Introducción a las pantallas LCD personalizadas

Crear una pantalla LCD de tamaño personalizado puede ser un proyecto desafiante pero gratificante para aquellos interesados en la electrónica y la tecnología de visualización. Las pantallas de cristal líquido (LCD) son omnipresentes en los dispositivos modernos, desde teléfonos inteligentes hasta computadoras portátiles y pantallas para automóviles. Ofrecen una forma versátil y energéticamente eficiente de mostrar información. Sin embargo, construir una pantalla LCD personalizada desde cero requiere una buena comprensión de la tecnología LCD y acceso a materiales y herramientas específicos.

Las pantallas LCD funcionan mediante el uso de cristales líquidos para bloquear o permitir que la luz pase a través de una matriz de píxeles. Los cristales líquidos están controlados por campos eléctricos generados por electrodos, generalmente hechos de óxido de indio y estaño (ITO), que es un material conductor transparente. El proceso de construcción de una pantalla LCD implica varios pasos clave, incluida la preparación de sustratos de vidrio, la creación de electrodos, el ensamblaje del sándwich LCD, el llenado con material de cristal líquido, la colocación de filtros polarizadores y, opcionalmente, la adición de una luz de fondo.

Comprender la tecnología LCD

Para construir una pantalla LCD personalizada, es esencial comprender los componentes básicos y cómo funcionan juntos. Los sustratos de vidrio proporcionan el marco estructural, mientras que los electrodos crean los campos eléctricos que alinean los cristales líquidos. Los filtros polarizadores son cruciales para controlar la orientación de la luz a medida que pasa a través de los cristales líquidos, lo que permite mostrar imágenes.

El material de cristal líquido en sí mismo es un componente crítico. Consiste en moléculas en forma de varilla que pueden alinearse mediante campos eléctricos. Cuando se aplica un campo eléctrico, estas moléculas cambian su orientación, afectando la forma en que la luz pasa a través de ellas. Esta propiedad permite a las pantallas LCD controlar la cantidad de luz que llega al espectador, creando imágenes.

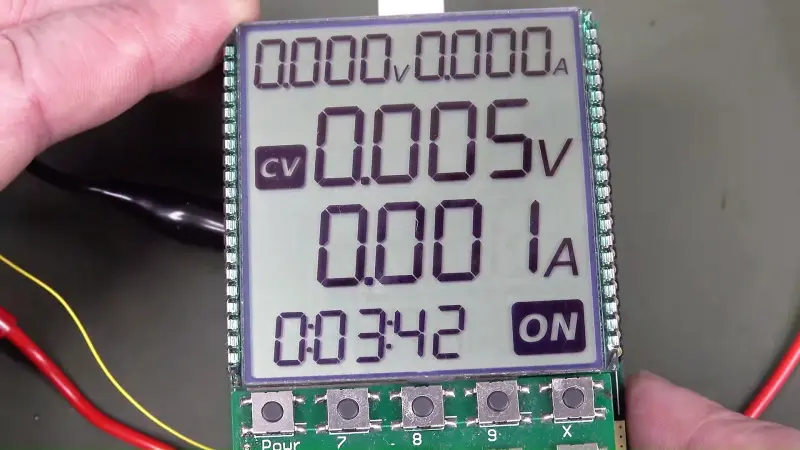

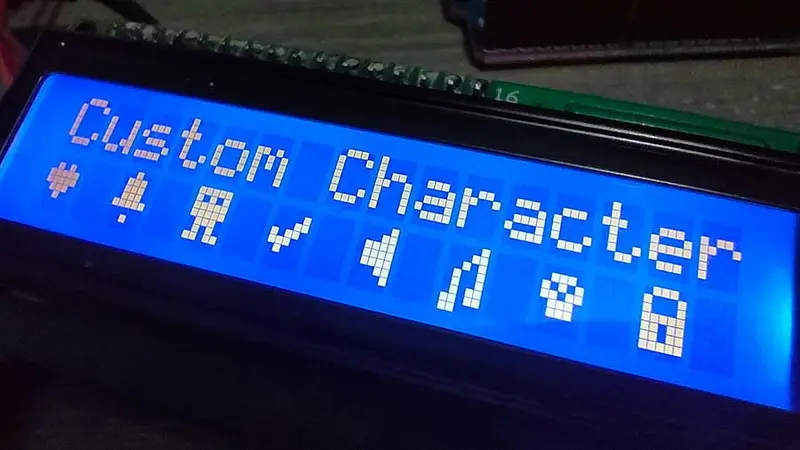

Diseño de una pantalla LCD personalizada

El diseño de una pantalla LCD personalizada implica varias consideraciones, incluido el tipo de pantalla (por ejemplo, segmento, gráfico o alfanumérico), la técnica de conducción (directa o multiplexada) y el método de iluminación (reflectante, transmisivo o transflectivo). La conducción multiplexada a menudo se prefiere para las pantallas LCD personalizadas porque reduce la cantidad de pines necesarios, lo que hace que el diseño sea más eficiente.

Pasos para construir una pantalla LCD personalizada

Construir una pantalla LCD personalizada desde cero implica varios pasos detallados:

1. Prepare los sustratos de vidrio: Limpie bien los portaobjetos de vidrio y aplique una capa conductora si es necesario. El vidrio recubierto de ITO se usa comúnmente para este propósito. La limpieza del vidrio es crucial para garantizar la correcta adhesión del material de cristal líquido y evitar defectos en la pantalla.

2. Cree los electrodos: Diseñe y cree el patrón de electrodos en los sustratos de vidrio. Esto se puede hacer utilizando técnicas de fotorresistencia y grabado o comprando vidrio preestampado. El patrón de electrodos determina la resolución y funcionalidad de la pantalla LCD.

3. Ensamble el sándwich LCD: Coloque espaciadores entre los sustratos de vidrio para mantener un espacio constante, lo cual es crucial para el rendimiento de la pantalla LCD. El espacio debe ser uniforme para garantizar una alineación uniforme de los cristales líquidos.

4. Llene con material de cristal líquido: Inyecte el material de cristal líquido en el espacio entre los sustratos. Este proceso requiere un manejo cuidadoso para evitar la introducción de burbujas de aire, que pueden causar defectos en la pantalla.

5. Coloque filtros polarizadores: Alinee y coloque filtros polarizadores en las superficies exteriores de los sustratos de vidrio, asegurándose de que sus ejes de polarización sean perpendiculares. La alineación adecuada es esencial para que la pantalla funcione correctamente.

6. Agregue luz de fondo (opcional): Si la pantalla LCD es transmisiva, agregue una luz de fondo para que sea visible. La retroiluminación puede ser una matriz de LED o una lámpara fluorescente de cátodo frío (CCFL), según el brillo deseado y el consumo de energía.

Desafíos en la creación de pantallas LCD personalizadas

La creación de una pantalla LCD personalizada puede ser un desafío debido a la precisión requerida en el ensamblaje de los componentes y la necesidad de materiales especializados como material de cristal líquido y vidrio recubierto de ITO. Además, garantizar la alineación adecuada de los filtros polarizadores y mantener un espacio constante entre los sustratos de vidrio es fundamental para un rendimiento óptimo.

Otro desafío es el costo. Las pantallas LCD personalizadas pueden ser más caras que las pantallas estándar, especialmente para pequeñas series de producción. Sin embargo, la flexibilidad en el diseño y la capacidad de crear pantallas únicas las hacen atractivas para aplicaciones específicas.

Aplicaciones de las pantallas LCD personalizadas Las

pantallas LCD personalizadas se pueden utilizar en una variedad de aplicaciones, desde paneles de control industriales hasta productos electrónicos de consumo únicos. Ofrecen la flexibilidad de diseñar pantallas que se adapten a necesidades específicas, como formas o tamaños personalizados que no están disponibles en las pantallas estándar listas para usar.

En entornos industriales, las pantallas LCD personalizadas pueden diseñarse para soportar entornos hostiles, como altas temperaturas o exposición a productos químicos. En la electrónica de consumo, se pueden utilizar para crear productos innovadores con características de visualización únicas que los diferencian de los dispositivos estándar.

Aplicaciones industriales

En entornos industriales, las pantallas LCD personalizadas se utilizan a menudo para paneles de control y sistemas de monitoreo. Pueden diseñarse para ser robustos y resistentes a factores ambientales como el polvo, la humedad y las temperaturas extremas. Esto los hace ideales para su uso en instalaciones de fabricación, centrales eléctricas y otros entornos industriales donde las pantallas estándar pueden no ser adecuadas.

Electrónica de consumo

En la electrónica de consumo, las pantallas LCD personalizadas se pueden utilizar para crear productos únicos e innovadores. Por ejemplo, se puede diseñar una pantalla LCD personalizada para que quepa en un dispositivo portátil, proporcionando una solución de visualización flexible y compacta. Además, las pantallas LCD personalizadas se pueden usar en consolas de juegos, ofreciendo pantallas de alta resolución con características específicas diseñadas para mejorar la experiencia de juego.

Tecnologías avanzadas en LCD

Los avances recientes en la tecnología LCD incluyen el desarrollo de pantallas flexibles y paneles de alta resolución. Las pantallas flexibles se pueden doblar o plegar, lo que ofrece nuevas posibilidades para dispositivos portátiles y otras aplicaciones en las que las pantallas rígidas tradicionales no son prácticas. Los paneles de alta resolución proporcionan imágenes más nítidas y se utilizan cada vez más en teléfonos inteligentes y televisores.

El futuro de las pantallas LCD personalizadas

El futuro de las pantallas LCD personalizadas parece prometedor con la investigación en curso de nuevos materiales y tecnologías. Por ejemplo, el uso de grafeno para electrodos podría mejorar la conductividad y reducir los costos. Además, los avances en los procesos de fabricación podrían hacer que sea más fácil y asequible producir pantallas LCD personalizadas.

Tendencias emergentes

Las tendencias emergentes en la tecnología LCD incluyen la integración de pantallas táctiles y el desarrollo de pantallas de realidad aumentada (AR). Las pantallas LCD personalizadas se pueden diseñar para incorporar estas características, ofreciendo experiencias interactivas e inmersivas que no son posibles con las pantallas estándar.

Sostenibilidad e impacto ambiental A

medida que avanza la tecnología, también hay un enfoque creciente en la sostenibilidad y la reducción del impacto ambiental de los dispositivos electrónicos. Las pantallas LCD personalizadas se pueden diseñar con materiales y procesos de fabricación ecológicos, lo que las convierte en una opción más sostenible para ciertas aplicaciones.

Conclusión

Construir una pantalla LCD de tamaño personalizado es un proyecto complejo que requiere una planificación cuidadosa, una ejecución precisa y acceso a materiales especializados. Si bien puede ser un desafío, la capacidad de crear una pantalla adaptada a necesidades específicas lo convierte en un esfuerzo gratificante para aquellos interesados en la electrónica y la tecnología de pantallas.

Preguntas frecuentes

1. ¿Qué materiales se necesitan para construir una pantalla LCD personalizada?

Para construir una pantalla LCD personalizada, necesitará sustratos de vidrio (preferiblemente recubiertos de ITO), material de cristal líquido, filtros polarizadores, espaciadores, sellador y una luz de fondo si lo desea. Otros componentes como un microcontrolador y cables de puente pueden ser necesarios si está integrando la pantalla LCD en un circuito.

2. ¿Cómo aplico un recubrimiento conductor al vidrio?

La aplicación de un recubrimiento conductor, como el óxido de indio y estaño (ITO), se puede realizar a través de un proceso llamado pulverización catódica. Sin embargo, a menudo es más fácil y práctico comprar portaobjetos de vidrio prerrevestidos.

3. ¿Cuál es el papel de los filtros polarizadores en una pantalla LCD?

Los filtros polarizadores son cruciales en una pantalla LCD, ya que controlan la orientación de la luz que pasa a través de los cristales líquidos. La alineación adecuada de estos filtros es esencial para que la pantalla funcione correctamente.

4. ¿Puedo usar una pantalla LCD personalizada en cualquier dispositivo electrónico?

Las pantallas LCD personalizadas se pueden utilizar en varios dispositivos electrónicos, pero requieren circuitos de control e integración específicos. Por ejemplo, si está utilizando un microcontrolador, deberá conectar el módulo LCD a la placa y escribir el software apropiado para controlarlo.

5. ¿Cuáles son las ventajas de construir una pantalla LCD personalizada sobre el uso de una pantalla estándar?

La creación de una pantalla LCD personalizada permite flexibilidad en el diseño, lo que le permite crear pantallas con formas o tamaños únicos que no están disponibles comercialmente. Sin embargo, puede ser más costoso y lento en comparación con el uso de pantallas estándar.
