Introducción a la conexión de Raspberry Pi a una pantalla táctil Conectar

una Raspberry Pi a una pantalla táctil es un proceso sencillo que abre una amplia gama de posibilidades para proyectos interactivos, desde simples paneles de información hasta complejos sistemas de entretenimiento. La Raspberry Pi Touch Display 2, por ejemplo, es una opción popular debido a su facilidad de uso y compatibilidad con la mayoría de los modelos de Raspberry Pi. Este artículo lo guiará a través del proceso de configuración de una pantalla táctil con su Raspberry Pi, destacando las consideraciones clave y los consejos para la resolución de problemas.

Comprender los requisitos de hardware

Para conectar una Raspberry Pi a una pantalla táctil como la Touch Display 2, necesitará algunos componentes esenciales. Estos incluyen un cable flexible plano (FFC) y un conector GPIO. El tipo de FFC requerido depende de su modelo de Raspberry Pi; por ejemplo, la Raspberry Pi 5 usa un FFC de 22 a 15 vías, mientras que otros modelos usan un FFC de 15 a 15 vías. La Touch Display 2 se alimenta directamente de la Raspberry Pi, lo que elimina la necesidad de una fuente de alimentación independiente.

Configuración de la pantalla táctil 2

La configuración de la pantalla táctil 2 implica varios pasos:

1. Desconecte la alimentación: asegúrese de que su Raspberry Pi esté desconectada de la alimentación antes de iniciar el proceso de configuración.

2. Conecte el FFC: Inserte un extremo del FFC en el conector de la pantalla táctil 2 con los contactos metálicos hacia arriba. Asegure el FFC empujando hacia abajo los clips de retención.

3. Conéctese a Raspberry Pi: Inserte el otro extremo del FFC en el conector DSI de la Raspberry Pi, asegurándose de que los contactos metálicos miren hacia los puertos Ethernet y USB.

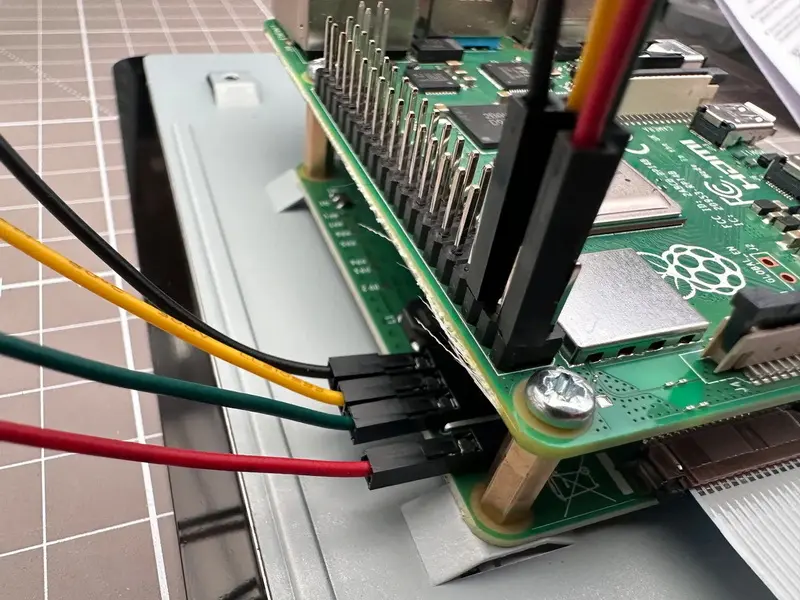

4. Conexión GPIO: Conecte el cable conector GPIO a la pantalla táctil 2 y los pines apropiados en la Raspberry Pi (5V al pin 2, GND al pin 6).

5. Montaje: Opcionalmente, use los tornillos incluidos para montar la Raspberry Pi en la parte posterior de la pantalla táctil 2.

6. Vuelva a conectar la alimentación: Una vez que todas las conexiones estén seguras, vuelva a conectar su Raspberry Pi a la alimentación y espere a que se inicialice la pantalla.

Uso del teclado en pantalla

El sistema operativo Raspberry Pi proporciona un teclado en pantalla, conocido como Squeekboard, que aparece automáticamente cuando se requiere la entrada de texto. Esta función está disponible en Raspberry Pi OS Bookworm y versiones posteriores. Para las aplicaciones que no admiten la detección de entrada de texto, puede mostrar u ocultar manualmente el teclado mediante el icono de la barra de tareas o mediante la herramienta de configuración de Raspberry Pi.

Cambiar la orientación

de

la pantalla Si necesita cambiar la orientación de la pantalla, puede hacerlo accediendo a Configuración de pantalla desde el menú Preferencias. Haga clic con el botón derecho en el rectángulo de la pantalla táctil, seleccione Orientación y elija la orientación deseada. Esta función es particularmente útil si planea montar su pantalla en orientación vertical para aplicaciones como señalización digital o quioscos interactivos.

Elegir la pantalla táctil adecuada

Al seleccionar una pantalla táctil para su Raspberry Pi, tenga en cuenta factores como la resolución, el tamaño y la compatibilidad. La pantalla táctil 2 ofrece una resolución de 1280×720 píxeles, que es adecuada para la mayoría de las aplicaciones. Sin embargo, si necesita una resolución más alta o características específicas como el tacto capacitivo, es posible que desee explorar otras opciones disponibles en el mercado.

Consideraciones sobre la alimentación

Asegúrese de que la fuente de alimentación pueda manejar los requisitos de energía adicionales de la pantalla táctil. La Touch Display 2 está diseñada para ser alimentada por la Raspberry Pi, pero el uso de un adaptador de corriente de alta calidad es crucial para evitar problemas relacionados con la energía. Se recomienda una fuente de alimentación con al menos 2,5 A para garantizar un funcionamiento estable.

Solución de problemas Problemas comunes

La resolución de problemas es una parte esencial de la configuración de cualquier dispositivo electrónico. Los problemas comunes con la pantalla táctil incluyen conexiones FFC incorrectas o fuente de alimentación insuficiente. Asegúrese siempre de que el FFC esté completamente insertado y asegurado correctamente para evitar problemas de visualización. Si la pantalla no se enciende, compruebe que la fuente de alimentación sea suficiente y que todas las conexiones sean seguras.

Proyectos avanzados con pantallas táctiles

Una vez que haya configurado la pantalla táctil, puede explorar una variedad de proyectos avanzados. Por ejemplo, puede crear paneles interactivos para sistemas de automatización del hogar, construir un marco de imagen digital con controles táctiles o incluso desarrollar una tableta personalizada para aplicaciones específicas. La versatilidad de la Raspberry Pi combinada con una pantalla táctil abre infinitas posibilidades para la creatividad y la innovación.

Mejora de la experiencia del usuario

Para mejorar la experiencia del usuario de sus proyectos de pantalla táctil, considere la posibilidad de integrar funciones adicionales como conectividad Wi-Fi para acceso remoto, Bluetooth para periféricos inalámbricos o incluso la integración de sensores para el monitoreo ambiental. Estas características pueden transformar su proyecto de una simple pantalla interactiva a un sistema inteligente totalmente integrado.

Personalización de la interfaz de la pantalla táctil

La personalización de la interfaz de la pantalla táctil puede mejorar en gran medida la interacción del usuario. Puede diseñar GUI personalizadas utilizando herramientas como Tkinter o PyQt, lo que le permite adaptar la interfaz a sus necesidades específicas. Además, puedes integrar elementos multimedia como vídeos o animaciones para que tu proyecto sea más atractivo.

Aplicaciones educativas

Las pantallas táctiles combinadas con Raspberry Pi también son excelentes herramientas para proyectos educativos. Se pueden utilizar para crear plataformas de aprendizaje interactivas, pizarras interactivas o incluso dispositivos de tecnología de asistencia para estudiantes con necesidades especiales. La asequibilidad y la facilidad de uso los hacen ideales para entornos de aula.

Aplicaciones comerciales

En entornos comerciales, las pantallas táctiles se pueden utilizar para sistemas de punto de venta, quioscos de servicio al cliente o señalización digital. La capacidad de personalizar la interfaz e integrarse con los sistemas existentes los hace muy versátiles para aplicaciones comerciales.

Conclusión

Conectar una Raspberry Pi a una pantalla táctil como la Touch Display 2 es un proyecto gratificante que puede mejorar la funcionalidad de sus proyectos de Raspberry Pi. Con el hardware adecuado y un poco de paciencia, puede crear sistemas interactivos que sean divertidos y útiles. Ya sea que esté construyendo una tableta, un sistema de entretenimiento o un panel de información, la Raspberry Pi Touch Display 2 ofrece una solución versátil.

Preguntas frecuentes

1. ¿Cuál es la resolución de la Raspberry Pi Touch Display 2?

La Raspberry Pi Touch Display 2 tiene una resolución de 1280×720 píxeles con una pantalla RGB de 24 bits.

2. ¿Puedo usar la pantalla táctil 2 con cualquier modelo de Raspberry Pi?

La Touch Display 2 es compatible con todos los modelos de Raspberry Pi desde la 1B+ en adelante, excepto la Raspberry Pi Zero y la Zero 2 W, que carecen de conector DSI.

3. ¿Cómo calibro la pantalla táctil?

Para calibrar la pantalla táctil, puede instalar y ejecutar el software de calibración, siguiendo las instrucciones en pantalla para ajustar la sensibilidad y la precisión táctiles.

4. ¿La pantalla táctil 2 requiere una fuente de alimentación independiente?

No, la Touch Display 2 se alimenta directamente de la Raspberry Pi, lo que elimina la necesidad de una fuente de alimentación independiente.

5. ¿Puedo cambiar la orientación de la pantalla táctil 2?

Sí, puede cambiar la orientación de la pantalla accediendo a la Configuración de pantalla desde el menú Preferencias y seleccionando la orientación deseada.
