Conectar y calibrar la pantalla táctil de Raspberry Pi 3 es una habilidad esencial para cualquiera que quiera agregar una interfaz visual interactiva a sus proyectos de Raspberry Pi. La pantalla táctil oficial de 7 pulgadas de Raspberry Pi ofrece una forma compacta, receptiva y versátil de interactuar con su Raspberry Pi sin necesidad de un monitor, teclado o mouse externos. Esta guía completa lo guiará a través de cada paso del proceso, desde conectar físicamente la pantalla táctil a su Raspberry Pi 3 hasta calibrarla para una entrada táctil precisa. Al final de este artículo, tendrá una configuración de pantalla táctil completamente funcional que mejora la usabilidad y el atractivo de su proyecto.

¿Cómo conecto la pantalla táctil de la Raspberry Pi 3?

Comprender los componentes

Antes de sumergirse en el proceso de conexión, es importante comprender los componentes involucrados. La pantalla táctil oficial de 7 pulgadas de Raspberry Pi viene con varias partes clave: el panel de visualización en sí, una placa adaptadora conectada a la parte posterior de la pantalla, un cable plano DSI (Display Serial Interface), cuatro cables de puente y tornillos de montaje. La placa adaptadora actúa como interfaz entre la pantalla táctil y la Raspberry Pi, manejando señales de alimentación y datos.

El modelo Raspberry Pi 3 es particularmente adecuado para esta pantalla porque tiene los orificios de montaje correctos y suficiente potencia de procesamiento para manejar la interfaz de la pantalla táctil sin problemas. El puerto DSI de la Pi 3 está diseñado para conectarse directamente al cable plano de la pantalla, lo que permite una comunicación de alta velocidad entre los dos dispositivos.

Preparación del espacio de trabajo

Antes de comenzar a conectar la pantalla táctil, prepare un espacio de trabajo limpio y libre de estática. Coloque una toalla suave o un paño sobre su superficie de trabajo para proteger la delicada pantalla táctil de arañazos o daños. También es recomendable apagar su Raspberry Pi 3 de forma segura y desconectarla de cualquier fuente de alimentación para evitar cortocircuitos eléctricos o daños durante el montaje.

Tomar precauciones antiestáticas, como conectarse a tierra o usar una muñequera antiestática, puede ayudar a proteger los componentes electrónicos sensibles de descargas estáticas.

Conexión del cable plano

La primera conexión física involucra el cable plano DSI, que transmite datos de video desde la Raspberry Pi a la pantalla táctil. Para conectarlo, voltee suavemente la pantalla táctil hacia abajo sobre la toalla. Ubique el cable plano DSI y el conector en la placa adaptadora conectada a la parte posterior de la pantalla.

El conector tiene pequeños clips de plástico negro que bloquean el cable plano en su lugar. Abra con cuidado estos clips deslizándolos hacia afuera. Inserte el cable plano en el conector con el lado azul hacia abajo hacia la placa de circuito. Es importante insertar el cable de manera completa y uniforme para garantizar una conexión sólida. Una vez insertado, presione los clips hacia atrás para asegurar el cable firmemente.

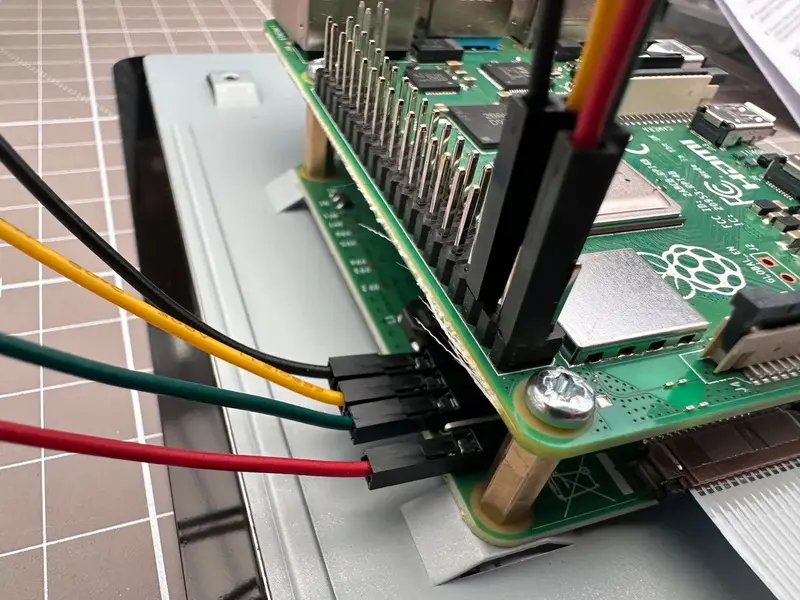

Conexión de los cables de puente

La placa adaptadora de la pantalla táctil requiere señales de alimentación y comunicación de los pines GPIO (entrada / salida de propósito general) de la Raspberry Pi. Se utilizan cuatro cables de puente para conectar la placa adaptadora al cabezal GPIO de la Pi.

Cada cable tiene una función específica: dos cables proporcionan alimentación y tierra de 5V, mientras que los otros dos manejan señales de comunicación I2C (SDA y SCL). El cable de 5 V se conecta a uno de los pines de 5 V de la Pi y el cable de tierra se conecta a un pin de tierra. Los cables SDA y SCL se conectan a los pines de reloj y datos I2C correspondientes en el Pi.

Es crucial conectar estos cables correctamente para evitar dañar la pantalla o la Raspberry Pi. Vuelva a verificar el pinout del encabezado GPIO de Raspberry Pi 3 antes de realizar las conexiones.

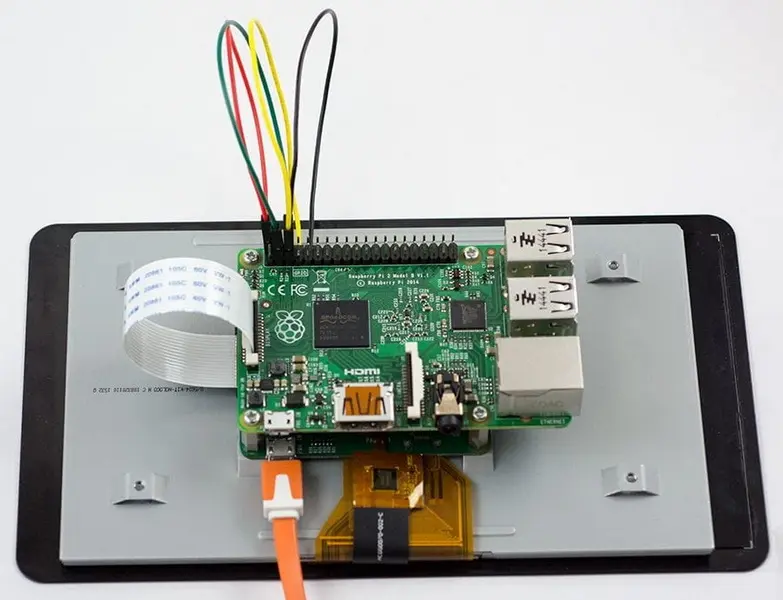

Montaje de la Raspberry Pi en la pantalla Una

vez que el cable plano y los cables de puente están conectados, el siguiente paso es montar físicamente la Raspberry Pi 3 en la parte posterior de la placa adaptadora de la pantalla táctil. Alinee los orificios de montaje de la Pi con los de la placa adaptadora.

Con los tornillos provistos, asegure la Raspberry Pi a la placa adaptadora. Este montaje no solo mantiene el conjunto compacto y estable, sino que también garantiza que el cable plano y los cables de puente permanezcan correctamente conectados durante el uso.

Montaje final y encendido

Después de fijar la Raspberry Pi a la placa adaptadora, coloque el marco o la carcasa blanca alrededor de la parte posterior de la pantalla y el conjunto Pi. Este marco protege los componentes y le da a la configuración un aspecto acabado.

Conecte la fuente de alimentación al puerto micro USB de la placa de visualización o use una fuente de alimentación adecuada para la Raspberry Pi 3. Es importante utilizar una fuente de alimentación que pueda proporcionar suficiente corriente para alimentar tanto la Pi como la pantalla táctil de manera confiable.

Cuando encienda el sistema, la Raspberry Pi debería iniciarse y la pantalla táctil mostrará el entorno de escritorio. En este punto, la conexión de hardware está completa y puede pasar a calibrar la pantalla táctil para una entrada precisa.

¿

Cómo calibro la pantalla táctil de la Raspberry Pi 3?

Por qué es necesaria la calibración

La calibración es un paso crítico que alinea las coordenadas de entrada de la pantalla táctil con la salida de la pantalla. Sin calibración, la pantalla táctil puede registrar toques de forma inexacta, lo que hace que el cursor o el puntero parezcan desplazados de donde realmente toca. Esta desalineación puede hacer que la pantalla táctil sea frustrante o incluso inutilizable.

La calibración garantiza que cuando toque un punto específico en la pantalla, el sistema interprete correctamente esa entrada y responda en consecuencia. Esto es especialmente importante para aplicaciones que requieren una entrada táctil precisa, como dibujar, jugar o navegar por la interfaz de usuario.

Preparación para la calibración

Antes de iniciar el proceso de calibración, asegúrese de que su Raspberry Pi 3 esté ejecutando la última versión de su sistema operativo. Mantener el sistema actualizado garantiza que tenga los controladores y el software más recientes necesarios para la funcionalidad de la pantalla táctil.

También es útil cerrar cualquier aplicación innecesaria para evitar interferencias durante la calibración. Un entorno de escritorio limpio permite que las herramientas de calibración funcionen sin problemas y muestren la interfaz de calibración con claridad.

Instalación de herramientas de calibración

Para calibrar la pantalla táctil, necesita herramientas de software especializadas diseñadas para medir y ajustar la respuesta de la pantalla táctil. La herramienta más utilizada es una utilidad de calibración gráfica que lo guía tocando puntos específicos en la pantalla.

También hay bibliotecas y utilidades de calibración más avanzadas disponibles que brindan opciones de ajuste fino para la sensibilidad y la precisión. La instalación de estas herramientas es sencilla y se puede realizar a través del sistema de administración de paquetes de Raspberry Pi.

Ejecución de la calibración

Una vez instalada la herramienta de calibración, ejecútela desde el entorno de escritorio. La herramienta mostrará una serie de objetivos, generalmente cruces o puntos, en varios puntos de la pantalla, generalmente cerca de las esquinas y el centro.

Se le pedirá que toque cada objetivo con la mayor precisión posible. El software de calibración registra los datos de entrada táctiles sin procesar y los compara con las coordenadas de pantalla esperadas. Este proceso permite que el software calcule los parámetros de corrección que alinean la entrada táctil con la salida de la pantalla.

Es importante seguir cuidadosamente las instrucciones en pantalla y tocar los objetivos con precisión. Apresurarse o perder objetivos puede resultar en una calibración deficiente y una respuesta táctil inexacta.

Almacenamiento y aplicación de datos de calibración

Después de completar el proceso de calibración, el software genera parámetros de calibración que deben guardarse en un archivo de configuración. Este paso garantiza que la configuración de calibración persista en los reinicios y se aplique automáticamente cada vez que se inicie la Raspberry Pi.

Dependiendo de la herramienta de calibración utilizada, el archivo de configuración puede crearse o actualizarse automáticamente, o es posible que deba copiar manualmente los datos de calibración en el archivo del sistema apropiado.

Una vez guardados los datos de calibración, reinicie su Raspberry Pi para aplicar la nueva configuración. Después de reiniciar, pruebe la pantalla táctil tocando varios puntos de la pantalla y observando si el puntero o el cursor se alinean correctamente con su toque.

Ajuste de la rotación de la pantalla

En algunos casos, la pantalla táctil puede aparecer invertida o girada incorrectamente en relación con su configuración física. Esto puede suceder si la orientación de la pantalla no coincide con la configuración predeterminada.

Para solucionar esto, puede ajustar la configuración de rotación de pantalla en los archivos de configuración de Raspberry Pi. Al especificar el ángulo de rotación correcto, puede asegurarse de que la pantalla y la entrada de la pantalla táctil estén alineadas con su orientación física.

Los ángulos de rotación comunes incluyen 0 grados (predeterminado), 90 grados (en el sentido de las agujas del reloj), 180 grados (al revés) y 270 grados (en sentido contrario a las agujas del reloj). Después de cambiar la configuración de rotación, reinicie la Raspberry Pi para aplicar el cambio.

Solución de problemas comunes

Incluso con un montaje y calibración cuidadosos, es posible que encuentre problemas con la pantalla táctil de su Raspberry Pi 3. Comprender los problemas comunes y sus soluciones puede ahorrar tiempo y frustración.

Si la pantalla táctil no responde a la entrada táctil, primero verifique que todos los cables de puente estén conectados correcta y firmemente a los pines GPIO. Las conexiones sueltas o incorrectas son una causa frecuente de pantallas táctiles que no responden.

Si la pantalla permanece en blanco o no muestra ninguna imagen, compruebe la conexión del cable plano. El cable plano debe estar completamente insertado y asegurado con los clips de bloqueo. Además, asegúrese de que la fuente de alimentación sea adecuada y esté correctamente conectada.

A veces, las herramientas de calibración pueden fallar al iniciarse o bloquearse inesperadamente. Esto puede deberse a la falta de dependencias, permisos incorrectos o conflictos con otro software. La reinstalación del software de calibración y su ejecución con los privilegios adecuados a menudo resuelven estos problemas.

Si la entrada de la pantalla táctil está desplazada o es inexacta después de la calibración, considere la posibilidad de recalibrar con cuidado, asegurándose de tocar los objetivos de calibración con precisión. Además, verifique que los datos de calibración se guarden correctamente y se apliquen al reiniciar.

Mejora de la experiencia de la pantalla táctil de Raspberry Pi

Una vez que la pantalla táctil esté conectada y calibrada, puedes explorar varias formas de mejorar tus proyectos de Raspberry Pi. La pantalla táctil permite interfaces de usuario intuitivas para aplicaciones como centros multimedia, controles de automatización del hogar, consolas de juegos portátiles y herramientas educativas.

Puede personalizar el entorno de escritorio para que sea más táctil aumentando el tamaño de los iconos, habilitando los teclados en pantalla y optimizando los diseños de ventana. Muchos paquetes de software y bibliotecas de programación admiten la entrada de pantalla táctil, lo que le permite crear aplicaciones interactivas con botones, controles deslizantes y gestos.

Para los desarrolladores, la integración de la pantalla táctil con bibliotecas de Python u otros lenguajes de programación abre posibilidades para interfaces gráficas de usuario personalizadas adaptadas a las necesidades específicas del proyecto.

Conclusión

Conectar y calibrar la pantalla táctil de la Raspberry Pi 3 es un proceso gratificante que transforma su Raspberry Pi en un dispositivo versátil e interactivo. Al ensamblar cuidadosamente el hardware, conectando el cable plano, los cables de puente y montando el Pi en la pantalla, establece una base sólida para la funcionalidad de la pantalla táctil.

La calibración de la pantalla táctil garantiza una entrada precisa y receptiva, lo que mejora la experiencia del usuario y permite un control preciso. El ajuste de la rotación de la pantalla y la resolución de problemas comunes refinan aún más la configuración.

Con una pantalla táctil correctamente conectada y calibrada, su Raspberry Pi 3 se convierte en una poderosa plataforma para una amplia gama de proyectos, desde computadoras portátiles hasta interfaces domésticas inteligentes. Las habilidades aprendidas a través de este proceso le permiten crear aplicaciones atractivas y fáciles de usar que aprovechan todo el potencial de la pantalla táctil de Raspberry Pi.

Preguntas frecuentes

1. ¿Cómo sé si el cable plano está conectado correctamente?

El cable plano debe insertarse con el lado azul hacia la placa de circuito, y los clips negros del conector deben presionarse completamente hacia abajo para asegurar el cable. Si la pantalla no muestra una imagen, vuelva a verificar la conexión y asegúrese de que el cable esté completamente asentado.

2. ¿Puedo alimentar la pantalla táctil por separado de la Raspberry Pi?

Sí, la pantalla táctil se puede alimentar a través de su propia entrada de alimentación micro USB. Sin embargo, es común alimentar tanto la Pi como la pantalla desde la misma fuente de alimentación uniendo los pines de 5V y tierra entre la pantalla y la Pi mediante cables de puente.

3. ¿Qué debo hacer si la pantalla táctil no responde al tacto?

Primero, verifique que todos los cables de puente estén conectados correctamente a los pines GPIO. Luego, verifique que los controladores de la pantalla táctil estén instalados y actualizados. La ejecución de herramientas de calibración también puede ayudar a solucionar problemas de capacidad de respuesta.

4. ¿Con qué frecuencia debo calibrar la pantalla táctil?

La calibración suele ser un proceso único a menos que cambie la orientación de la pantalla, actualice el sistema operativo o observe respuestas táctiles inexactas. Vuelva a calibrar si experimenta imprecisiones táctiles persistentes.

5. ¿Puedo usar la pantalla táctil con otros modelos de Raspberry Pi?

La pantalla táctil oficial de 7 pulgadas es compatible con los modelos Raspberry Pi A+, B+, 2, 3 y posteriores. Los modelos más antiguos pueden carecer de los orificios de montaje correctos o de la compatibilidad con I2C, lo que puede limitar la funcionalidad de la pantalla táctil.
