¿Cómo funciona una pantalla táctil resistiva?

Menú de contenido

● 1. Estructura de una pantalla táctil resistiva

● 2. Principio de funcionamiento

● 3. Tipos de pantallas táctiles resistivas

● 4. Ventajas de las pantallas táctiles resistivas

● 5. Desventajas de las pantallas táctiles resistivas

● 6. Aplicaciones de las pantallas táctiles resistivas

● 7. Contexto histórico

● 8. Avances tecnológicos

● 9. Tendencias

futuras ●

●

>>

>>

>>

>>

>>

● Citations

Las pantallas táctiles resistivas son una tecnología frecuente que se utiliza en varios dispositivos, incluidos teléfonos inteligentes, tabletas y equipos industriales. Funcionan según el principio de detección de presión, lo que los distingue de sus contrapartes capacitivas. Este artículo profundiza en el funcionamiento de las pantallas táctiles resistivas, sus componentes, ventajas, desventajas, aplicaciones y tendencias futuras.

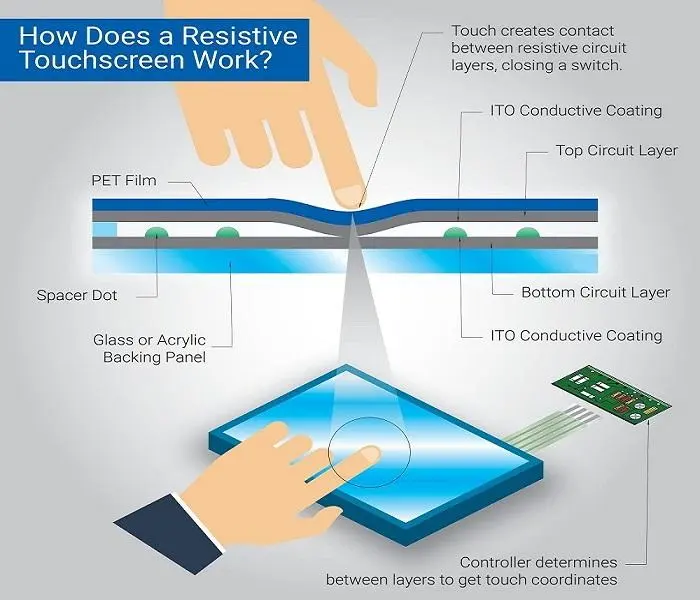

1. Estructura de una pantalla táctil resistiva

Una pantalla táctil resistiva consta de varios componentes clave que trabajan juntos para detectar la entrada táctil:

- Capa superior (película flexible): Esta es una lámina delgada y flexible hecha de materiales como polietileno o poliéster. Está recubierto con un material conductor que le permite registrar el tacto cuando se presiona.

- Capa inferior (sustrato rígido): Típicamente hecha de vidrio o acrílico, esta capa proporciona soporte estructural y también está recubierta con un material conductor.

- Puntos espaciadores: Se colocan pequeños puntos entre las dos capas para mantener un espacio cuando no se aplica presión. Estos puntos evitan el contacto accidental entre las capas.

- Capa protectora: la capa más externa protege la pantalla de arañazos y factores ambientales.

- Barras colectoras: Las tiras conductoras colocadas a lo largo de los bordes de las capas transmiten señales eléctricas desde el revestimiento resistivo al controlador táctil.

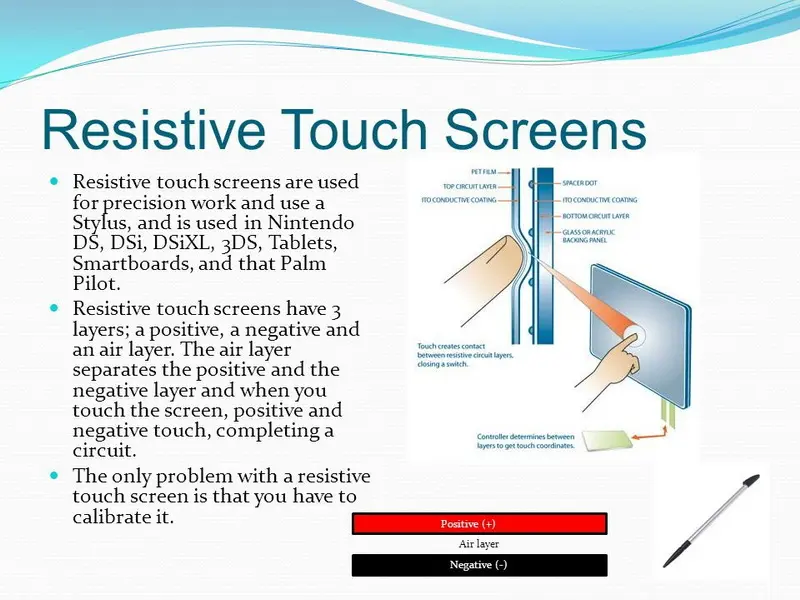

2. Principio de funcionamiento

El funcionamiento de una pantalla táctil resistiva se puede resumir en varios pasos:

1. Aplicación de presión: Cuando un usuario presiona la pantalla, la capa superior flexible se dobla y hace contacto con la capa inferior rígida.

2. Detección de contacto: El punto donde se tocan las dos capas crea un cambio en la resistencia eléctrica. Este cambio es detectado por el controlador de la pantalla táctil.

3. Cálculo de coordenadas: El controlador mide el cambio de voltaje para determinar las coordenadas exactas del punto de contacto (X e Y). Este proceso generalmente ocurre en milisegundos.

4. Procesamiento de señales: Una vez establecidas las coordenadas, se envían al procesador del dispositivo, que interpreta la entrada y desencadena una respuesta adecuada, como abrir una aplicación o seleccionar un elemento.

3. Tipos de pantallas táctiles resistivas Las

pantallas táctiles resistivas se pueden clasificar en dos tipos principales según sus configuraciones de cableado:

- Pantalla táctil resistiva de 4 cables: esta configuración utiliza cuatro cables para detectar la entrada táctil. Es más simple y rentable, pero puede tener limitaciones de precisión en comparación con los sistemas de 5 hilos.

- Pantalla táctil resistiva de 5 hilos: este tipo utiliza cinco cables para mejorar la precisión y la durabilidad. Puede registrar toques de manera más efectiva y generalmente se encuentra en dispositivos de gama alta.

4. Ventajas de las pantallas táctiles resistivas Las

pantallas táctiles resistivas ofrecen varios beneficios:

- Versatilidad en los métodos de entrada: Se pueden operar con varios objetos, incluidos los dedos (con o sin guantes), lápices ópticos o incluso uñas.

- Rentabilidad: Generalmente más baratas de producir que las pantallas capacitivas, lo que las convierte en una opción popular para aplicaciones sensibles al presupuesto.

- Alta precisión: Pueden proporcionar una detección de entrada precisa debido a su funcionamiento basado en la presión.

- Resistencia ambiental: Más resistente al agua y al polvo en comparación con las pantallas capacitivas, lo que las hace adecuadas para entornos hostiles.

5. Desventajas de las pantallas táctiles resistivas

A pesar de sus ventajas, las pantallas táctiles resistivas también tienen inconvenientes:

- Menor sensibilidad: Requieren toques más contundentes en comparación con las pantallas capacitivas, lo que puede provocar fatiga en el usuario con el tiempo.

- Capacidad multitáctil limitada: la mayoría de las pantallas resistivas solo admiten entrada de un solo toque; sin embargo, algunos modelos avanzados pueden manejar gestos de doble toque.

- Problemas de claridad de imagen: Las múltiples capas pueden causar problemas de reflexión de luz y deslumbramiento, lo que afecta la visibilidad en condiciones de mucha luz.

6. Aplicaciones de las pantallas táctiles resistivas Las

pantallas táctiles resistivas se utilizan ampliamente en diversas industrias debido a sus propiedades únicas:

- Dispositivos médicos: Se utilizan en equipos hospitalarios donde los usuarios pueden usar guantes.

- Equipos industriales: Ideal para entornos donde prevalecen el polvo y la humedad.

- Electrónica de consumo: Común en teléfonos inteligentes y dispositivos de juego portátiles más antiguos.

- Sistemas de punto de venta: Se utilizan con frecuencia en entornos minoristas para facilitar la navegación.

- Pantallas automotrices: Empleadas en sistemas de información y entretenimiento para automóviles para la interacción del usuario.

7. Contexto histórico

El desarrollo de la tecnología de pantalla táctil resistiva se remonta a mediados de la década de 1970 cuando el ingeniero estadounidense Samuel Hurst la inventó mientras realizaba una investigación en la Universidad de Kentucky. La invención de Hurst fue diseñada inicialmente para mejorar la interacción con la computadora al permitir a los usuarios controlar dispositivos a través del tacto en lugar de los métodos de entrada tradicionales como teclados y ratones. Su trabajo sentó las bases de la tecnología moderna de pantallas táctiles y condujo a una adopción generalizada en varios sectores[4] [9].

8. Avances tecnológicos

Los avances recientes han mejorado significativamente la tecnología de pantallas táctiles resistivas:

- Capacidades multitáctiles: Mientras que las pantallas resistivas tradicionales eran principalmente de un solo toque, los modelos más nuevos ahora admiten gestos multitáctiles como pellizcar para hacer zoom y girar con dos dedos.

- Sensibilidad mejorada: Los desarrollos en la ciencia de los materiales han permitido a los fabricantes crear paneles resistivos más delgados y livianos sin sacrificar durabilidad o rendimiento.

- Integración con dispositivos IoT: A medida que la tecnología del hogar inteligente se vuelve más frecuente, las pantallas táctiles resistivas se utilizan cada vez más como centros de control para administrar dispositivos conectados[10].

9. Tendencias futuras

El futuro de las pantallas táctiles resistivas parece prometedor a medida que la demanda continúa aumentando en varios sectores:

1. Innovaciones en el cuidado de la salud: la inversión continua en tecnología de atención médica impulsará la demanda de interfaces confiables que puedan soportar un uso riguroso.

2. Dispositivos domésticos inteligentes: A medida que la tecnología del hogar inteligente se vuelve más frecuente, las pantallas táctiles resistivas pueden encontrar nuevas aplicaciones en los sistemas de automatización del hogar donde la facilidad de uso es primordial.

3. Herramientas educativas: El cambio del sector educativo hacia soluciones de aprendizaje digital presenta oportunidades para integrar pantallas táctiles resistivas en herramientas de aprendizaje interactivas que mejoran la participación de los estudiantes a través de experiencias prácticas.

4. Interfaces automotrices: Con los avances en la tecnología automotriz que conducen a sistemas de información y entretenimiento más integrados dentro de los vehículos, existe un crecimiento potencial para el uso de tecnologías resistivas junto con otras opciones de interfaz como el control por voz o el reconocimiento de gestos[10].

5. Iniciativas de sostenibilidad: A medida que crecen las preocupaciones ambientales, los fabricantes pueden explorar materiales y procesos de producción sostenibles que podrían influir positivamente en las estructuras de precios y atraer a los consumidores con conciencia ecológica[5].

Conclusión

Las pantallas táctiles resistivas siguen siendo una tecnología valiosa a pesar de la competencia de las pantallas capacitivas. Su capacidad para trabajar con varios métodos de entrada y soportar entornos hostiles los hace ideales para numerosas aplicaciones. Comprender cómo funcionan ayuda a los usuarios a apreciar sus ventajas y limitaciones en la tecnología cotidiana.

Preguntas frecuentes

1. ¿Qué es una pantalla táctil resistiva?

Una pantalla táctil resistiva es un tipo de pantalla que detecta el tacto a través de la presión aplicada a su superficie, que consta de dos capas flexibles separadas por puntos espaciadores que registran el contacto cuando se presionan juntas.

2. ¿Puedo usar un lápiz óptico con una pantalla táctil resistiva?

Sí, las pantallas táctiles resistivas se pueden usar con cualquier objeto que aplique presión, incluidos lápices ópticos, dedos (con o sin guantes) e incluso uñas.

3. ¿Cómo se compara una pantalla táctil resistiva con una pantalla táctil capacitiva?

Las pantallas táctiles resistivas detectan la presión, mientras que las pantallas capacitivas detectan cambios en la carga eléctrica; por lo tanto, las pantallas resistivas requieren toques más contundentes, pero pueden funcionar con varios objetos en comparación con las pantallas capacitivas que generalmente requieren los dedos desnudos.

4. ¿Las pantallas táctiles resistivas son adecuadas para uso en exteriores?

Si bien se pueden usar al aire libre, el resplandor de múltiples capas puede afectar la visibilidad en condiciones de luz brillante; sin embargo, son más resistentes a factores ambientales como el polvo y la humedad que las pantallas capacitivas.

5. ¿Cuánto duran las pantallas táctiles resistivas?

La vida útil varía según el uso; las pantallas táctiles resistivas de alta calidad pueden soportar cientos de miles de toques antes de requerir reemplazo o reparación.

Esta exploración exhaustiva subraya no solo cómo funcionan las pantallas táctiles resistivas, sino también su relevancia duradera en un panorama tecnológico en constante evolución. A medida que continúen surgiendo innovaciones dentro de este campo, será fascinante observar cómo estos dispositivos se adaptan y prosperan junto con las tecnologías más nuevas, manteniendo sus fortalezas únicas.
