¿Cómo funciona una pantalla LCD de computadora?

La tecnología de pantalla de cristal líquido (LCD) ha revolucionado la forma en que vemos imágenes en pantallas de computadora, televisores y muchos otros dispositivos. Comprender cómo funciona una pantalla LCD de computadora implica explorar la intrincada interacción de la luz, los cristales líquidos, las señales eléctricas y los filtros de color. Este artículo profundiza en la ciencia y la ingeniería detrás de las pantallas LCD, explicando sus componentes, principios de funcionamiento y la tecnología que las hace tan eficientes y populares.

Los fundamentos de la tecnología LCD

¿Qué es una pantalla LCD?

Una pantalla LCD es una tecnología de pantalla plana que utiliza cristales líquidos combinados con filtros polarizadores para modular la luz y producir imágenes. A diferencia de las tecnologías de visualización más antiguas, como los tubos de rayos catódicos (CRT), las pantallas LCD no emiten luz directamente; en cambio, manipulan la luz de una luz de fondo para mostrar imágenes en color o monocromo.

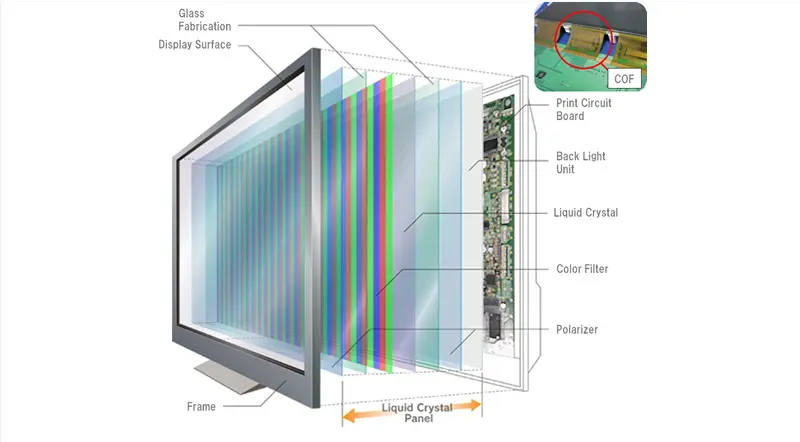

Componentes clave de una pantalla LCD

Para comprender cómo funciona una pantalla LCD de computadora, es esencial conocer sus componentes principales:

- Luz de fondo: La fuente de luz detrás de la pantalla, generalmente compuesta por LED o lámparas fluorescentes, que emite luz blanca.

- Filtros polarizadores: Dos capas de vidrio polarizador colocadas en ángulo recto entre sí, que controlan la orientación de las ondas de luz que pasan.

- Capa de cristal líquido: Una capa delgada de moléculas de cristal líquido intercaladas entre los polarizadores. Estos cristales pueden torcerse y desenrollarse cuando se aplica una corriente eléctrica.

- Filtros de color: Cada píxel contiene tres subpíxeles con filtros rojos, verdes y azules que se combinan para producir el espectro completo de colores.

- Transistores de película delgada (TFT): controlan la corriente eléctrica a cada píxel, lo que permite una manipulación precisa de los cristales líquidos.

¿Cómo funciona una pantalla LCD de computadora? La ciencia detrás

de esto El papel de los cristales líquidos Los

cristales líquidos son sustancias únicas que exhiben propiedades tanto líquidas como sólidas. Sus moléculas pueden alinearse de maneras específicas cuando se someten a un campo eléctrico. En una pantalla LCD, estos cristales están dispuestos de manera que en su estado natural (sin voltaje), tuercen la luz 90 grados, permitiéndole pasar a través del segundo polarizador.

Cuando se aplica voltaje, los cristales líquidos se desenroscan, cambiando el ángulo de la luz polarizada que pasa a través de ellos. Esta alteración controla cuánta luz puede pasar a través del segundo filtro polarizador, controlando efectivamente el brillo y el color de cada píxel.

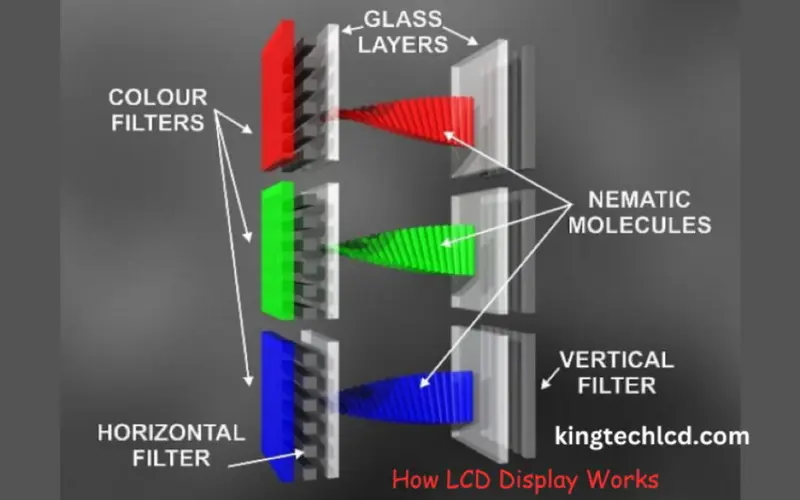

Polarización y manipulación

de la luz El funcionamiento de una pantalla LCD depende del concepto de luz polarizada. Las ondas de luz vibran en muchas direcciones, pero un filtro polarizador solo permite que pase la luz que vibra en una dirección. El primer polarizador polariza la luz de fondo. La capa de cristal líquido luego tuerce la luz polarizada dependiendo del voltaje aplicado. Finalmente, el segundo polarizador bloquea o permite que la luz pase en función de su orientación en relación con la luz retorcida.

Este control preciso sobre la transmisión de luz en cada píxel crea las imágenes que vemos en la pantalla.

Control de píxeles y subpíxeles

Cada píxel de una pantalla LCD consta de tres subpíxeles con filtros rojos, verdes y azules. Al variar el voltaje aplicado a cada subpíxel, los cristales líquidos ajustan la intensidad de la luz que pasa, mezclando estos colores primarios para generar millones de colores posibles.

Los transistores de película delgada (TFT) actúan como pequeños interruptores para cada subpíxel, encendiendo y apagando rápidamente la corriente para controlar la frecuencia de actualización de la imagen y la precisión del color.

El sistema de retroiluminación: hacer visibles las imágenes

Importancia de la retroiluminación

Dado que los cristales líquidos no emiten luz, es necesaria una fuente de luz externa. La luz de fondo emite luz blanca que pasa a través de las capas del panel LCD. Esta retroiluminación generalmente está hecha de LED dispuestos detrás o a lo largo de los bordes de la pantalla.

Difusión y uniformidad

de la luz

Para garantizar que la luz se distribuya uniformemente por la pantalla, un panel difusor dispersa la luz de manera uniforme. Sin esto, algunas áreas parecerían más brillantes que otras, lo que llevaría a una mala calidad de imagen.

Los filtros polarizados y los cristales líquidos modulan esta luz difusa para crear la imagen deseada en la pantalla.

Matriz activa frente a pantallas LCD de matriz

pasiva Pantallas LCD de matriz pasiva

Las primeras pantallas LCD usaban tecnología de matriz pasiva, donde los píxeles se controlaban mediante rejillas conductoras que se cruzaban. Este método era más simple pero más lento, lo que resultaba en efectos fantasma y una calidad de imagen más baja, especialmente para imágenes de movimiento rápido.

LCD de matriz activa (TFT)

Las pantallas LCD modernas de las computadoras utilizan tecnología de matriz activa, también conocida como LCD de transistores de película delgada (TFT). Aquí, cada píxel está controlado por un transistor que permite un cambio más rápido, un mejor control del color y una mayor resolución. Esta tecnología mejora en gran medida las frecuencias de actualización y la claridad de la imagen, lo que la convierte en el estándar para los monitores de computadora.

Ventajas y limitaciones de las pantallas LCD

Ventajas

- Eficiencia energética: Las pantallas LCD consumen menos energía en comparación con los CRT y algunas pantallas LED.

- Delgado y ligero: Su diseño de pantalla plana los hace compactos y portátiles.

- Calidad de imagen nítida: Se pueden lograr altas resoluciones y precisión de color.

- Sin quemado de pantalla: A diferencia de los CRT, los LCD no sufren de retención permanente de imagen.

Limitaciones

- Ángulos de visión: la calidad de la imagen puede degradarse cuando se ve desde ángulos extremos.

- Tiempo de respuesta: Algunas pantallas LCD pueden mostrar desenfoque de movimiento en imágenes de movimiento rápido.

- Sangrado de la luz de fondo: La retroiluminación desigual puede causar fugas de luz alrededor de los bordes de la pantalla.

Conclusión

Comprender cómo funciona una pantalla LCD de computadora revela una tecnología sofisticada que combina física, química y electrónica para producir pantallas vibrantes y energéticamente eficientes. La interacción de cristales líquidos, luz polarizada y control eléctrico preciso permite que aparezcan millones de colores e imágenes nítidas en una pantalla delgada y liviana. A medida que la tecnología LCD continúa evolucionando, sigue siendo una piedra angular de los dispositivos de visualización modernos, equilibrando el rendimiento y la eficiencia para el uso diario.

Preguntas frecuentes sobre cómo funciona una pantalla LCD de computadora

1. ¿Qué son exactamente los cristales líquidos en una pantalla LCD?

Los cristales líquidos son sustancias que fluyen como líquidos pero tienen moléculas dispuestas en una estructura ordenada similar a un cristal. Su orientación cambia cuando se aplica una corriente eléctrica, que controla el paso de la luz a través de la pantalla.

2. ¿Cómo afecta la luz de fondo a la calidad de imagen de una pantalla LCD?

La luz de fondo proporciona la fuente de luz esencial para la pantalla LCD. Su brillo y uniformidad afectan directamente la claridad, el contraste y la vitalidad del color de la pantalla.

3. ¿Por qué las pantallas LCD usan filtros polarizadores?

Los filtros polarizadores controlan la dirección de las ondas de luz. Al colocar dos filtros en ángulo recto, la pantalla LCD puede manipular la transmisión de luz a través de la capa de cristal líquido, creando imágenes visibles.

4. ¿Cuál es la diferencia entre las pantallas LCD de matriz activa y pasiva?

Las pantallas LCD de matriz pasiva controlan los píxeles a través de cuadrículas que se cruzan, lo que genera tiempos de respuesta más lentos y una calidad de imagen más baja. Las pantallas LCD de matriz activa utilizan transistores de película delgada en cada píxel para un control más rápido y preciso, lo que resulta en un mejor rendimiento.

5. ¿Pueden las pantallas LCD mostrar verdaderos colores negros?

Las pantallas LCD dependen de la retroiluminación, por lo que no pueden producir un negro verdadero como las pantallas OLED. En cambio, bloquean la luz para crear áreas oscuras, pero algunas fugas de luz pueden hacer que los negros parezcan grisáceos.
