La tecnología de pantalla de cristal líquido (LCD) se ha vuelto omnipresente en los dispositivos electrónicos modernos, desde televisores y monitores de computadora hasta teléfonos inteligentes y tabletas. Comprender cómo funciona una pantalla LCD implica profundizar en la intrincada interacción de la luz, los cristales líquidos y las señales eléctricas. Este artículo explorará los componentes fundamentales de la tecnología LCD, cómo funcionan juntos para crear imágenes y las ventajas y limitaciones de esta tecnología de visualización.

1. ¿Qué es una pantalla LCD?

Una pantalla LCD es una pantalla plana que utiliza cristales líquidos para modular la luz. A diferencia de las tecnologías de visualización más antiguas, como los tubos de rayos catódicos (CRT), que emiten luz directamente, las pantallas LCD dependen de una fuente de luz externa (retroiluminación) para iluminar la pantalla. Los cristales líquidos en sí mismos no emiten luz; en cambio, manipulan la luz que pasa a través de ellos para crear imágenes.

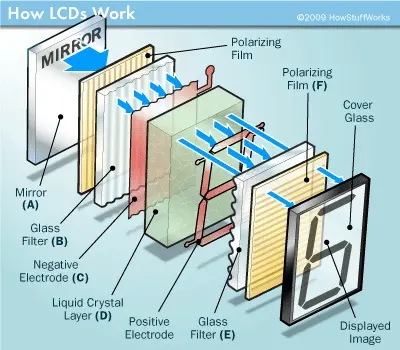

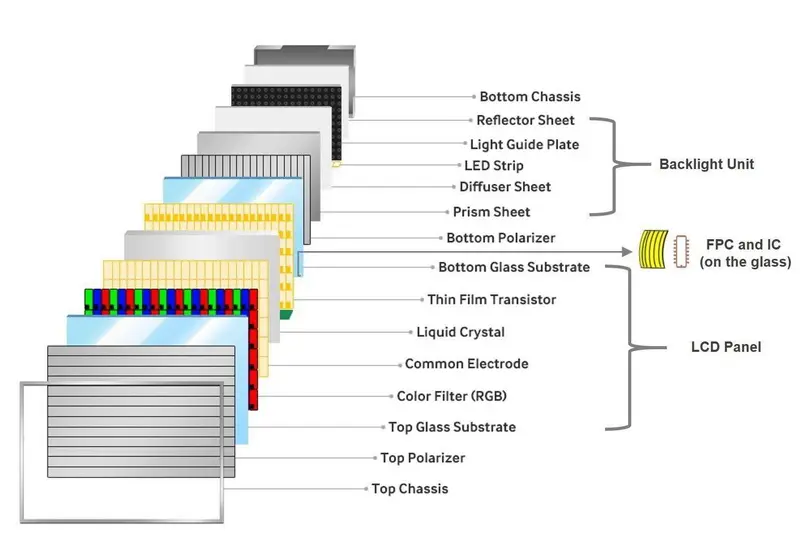

2. Componentes básicos de una pantalla LCD

Una pantalla LCD consta de varios componentes clave:

- Retroiluminación: La fuente de iluminación de la pantalla, generalmente compuesta por luces LED (diodo emisor de luz) o CCFL (lámpara fluorescente de cátodo frío).

- Capa de cristal líquido: Una capa de cristales líquidos intercalados entre dos sustratos de vidrio. Estos cristales pueden cambiar su orientación en respuesta a un campo eléctrico.

- Filtros polarizadores: Se colocan dos filtros polarizadores en la parte delantera y trasera de la capa de cristal líquido. Controlan la dirección de la luz que pasa a través de los cristales líquidos.

- Filtros de color: cada píxel se divide en tres subpíxeles: rojo, verde y azul (RGB), que se combinan para producir un espectro completo de colores.

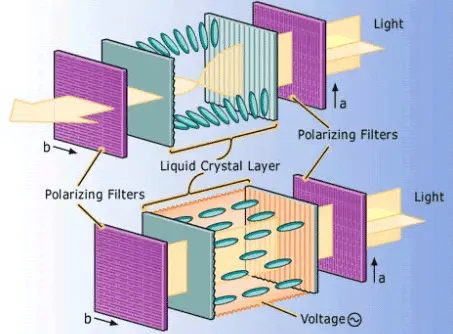

3. ¿Cómo funciona una pantalla LCD?

El funcionamiento de una pantalla LCD se puede entender en varios pasos:

1. Retroiluminación: La luz de fondo emite luz blanca que viaja hacia la parte frontal de la pantalla.

2. Polarización: El primer filtro polarizador permite que solo pasen las ondas de luz que vibran en una dirección.

3. Manipulación de cristales líquidos: Cuando no se aplica voltaje a los cristales líquidos, tuercen la luz 90 grados, lo que permite que pase a través del segundo filtro polarizador. Cuando se aplica voltaje, los cristales líquidos se alinean de tal manera que no tuercen la luz, impidiéndole pasar a través del segundo filtro.

4. Filtrado de color: Los filtros de color determinan qué longitudes de onda de luz pueden pasar a través de cada subpíxel (rojo, verde o azul). Al ajustar la intensidad de la luz de cada subpíxel, se puede producir una amplia gama de colores.

5. Formación de imagen: Al controlar el voltaje aplicado a la capa de cristal líquido de cada píxel, se logran diferentes niveles de brillo y color, creando una imagen completa en la pantalla.

4. Comprender la formación de píxeles en pantallas LCD

Cada píxel en una pantalla LCD consta de tres subpíxeles: rojo, verde y azul (RGB). Estos subpíxeles están controlados por una matriz de transistores de película delgada (TFT) que se encienden y apagan para permitir el paso de cantidades variables de luz.

Cuando se aplica una corriente eléctrica a la capa de cristal líquido, los cristales se alinean de una manera que bloquea o permite el paso de la luz. El grado en que los cristales se tuercen está determinado por el voltaje aplicado, que a su vez determina cuánta luz llega a cada subpíxel. Al controlar la luz que llega a cada subpíxel RGB, la pantalla LCD puede producir un espectro completo de colores.

5. Ventajas de la tecnología LCD

Las pantallas LCD tienen varias ventajas sobre otras tecnologías de visualización:

- Eficiencia energética: las pantallas LCD consumen menos energía en comparación con los CRT y otras tecnologías más antiguas.

- Perfil delgado: el diseño de pantalla plana permite pantallas más delgadas y livianas.

- Sin quemado de pantalla: a diferencia de algunas tecnologías más antiguas, las pantallas LCD no sufren efectos de quemado.

- Amplia disponibilidad: La tecnología LCD se usa ampliamente en varios dispositivos debido a su versatilidad y rentabilidad.

- Alta resolución: Las pantallas LCD modernas pueden admitir resoluciones extremadamente altas para imágenes detalladas.

6. Limitaciones de la tecnología LCD

A pesar de sus ventajas, las pantallas LCD también tienen algunas limitaciones:

- Ángulos de visión: Las pantallas LCD tradicionales pueden sufrir ángulos de visión limitados, donde los colores pueden cambiar o aparecer descoloridos cuando se ven desde un ángulo.

- Tiempo de respuesta: Algunos tipos de LCD pueden tener tiempos de respuesta más lentos en comparación con tecnologías más nuevas como OLED.

- Fuga de luz de fondo: En algunos casos, la retroiluminación desigual puede provocar problemas con el contraste y la precisión del color.

- Reproducción del color: Si bien mejoran con el tiempo, algunos modelos de menor calidad pueden tener problemas con la reproducción precisa del color en comparación con las pantallas OLED.

7. Tipos de pantallas LCD

Hay varios tipos de tecnologías LCD según su construcción y aplicación:

- Nemática retorcida (TN): Comúnmente utilizada en monitores económicos; ofrece tiempos de respuesta rápidos pero ángulos de visión limitados.

- Conmutación en el plano (IPS): Proporciona una mejor reproducción del color y ángulos de visión más amplios en comparación con los paneles TN, pero puede ser más costoso.

- Alineación vertical (VA): Ofrece mejores relaciones de contraste que TN, pero generalmente tiene tiempos de respuesta más lentos que los paneles IPS.

8. Aplicaciones de la tecnología LCD

La tecnología LCD prevalece en varias aplicaciones:

- Televisores: La mayoría de los televisores modernos utilizan tecnología LCD retroiluminada por LED para pantallas de alta definición.

- Monitores de computadora: Ampliamente utilizados en computadoras de escritorio y portátiles por su claridad y eficiencia energética.

- Dispositivos móviles: Los teléfonos inteligentes y las tabletas a menudo cuentan con pantallas LCD de alta resolución para pantallas vibrantes.

- Digital Signage: Utilizado en pantallas publicitarias y quioscos informativos debido a su visibilidad y claridad en diversas condiciones de iluminación.

- Equipo médico: Empleado en dispositivos de diagnóstico como máquinas de ultrasonido debido a su calidad de imagen precisa.

- Pantallas automotrices: Se utilizan en los tableros de los vehículos para mostrar la velocidad, la información de navegación y los controles de infoentretenimiento.

9. Comprender el proceso de retroiluminación en pantallas LCD

Un componente crucial de una pantalla LCD es su proceso de retroiluminación. Este proceso ilumina píxeles en la pantalla, haciendo que las imágenes sean visibles para los espectadores.

El proceso de retroiluminación comienza cuando la luz de una serie de lámparas fluorescentes o LED se difunde a través de la pantalla por un panel difusor. Esta luz difusa luego pasa a través de filtros polarizadores y una capa de cristal líquido que la manipula para crear imágenes que vemos en la pantalla.

Los pasos clave incluyen:

1. Generación de Luz

2. Difusión

3. Manipulación por cristales líquidos

4. Polarización final

Cada paso garantiza que las imágenes mostradas sean claras, brillantes y coloreadas con precisión.

Conclusión

Comprender cómo funciona una pantalla LCD revela la fascinante interacción entre la luz, los cristales líquidos y las señales eléctricas que crean imágenes vívidas en nuestros dispositivos. Si bien tienen ciertas limitaciones en comparación con las tecnologías más nuevas como OLED, su eficiencia energética, perfil delgado y versatilidad aseguran que las pantallas LCD sigan siendo una fuerza dominante en la tecnología de visualización en la actualidad. A medida que la tecnología continúa evolucionando, podemos esperar más avances en la calidad y eficiencia de la pantalla de esta tecnología duradera.

Preguntas frecuentes

1. ¿Cuál es la vida útil de una pantalla LCD?

Las pantallas LCD suelen tener una vida útil que oscila entre 30,000 y 60,000 horas, según las condiciones de uso y el tipo de luz de fondo.

2. ¿Cómo limpio mi pantalla LCD de forma segura?

Use un paño de microfibra humedecido con agua o un limpiador de pantallas especializado. Evite usar toallas de papel o productos químicos agresivos que puedan rayar o dañar la pantalla.

3. ¿Por qué algunos colores aparecen de manera diferente en una pantalla LCD?

La precisión del color puede verse afectada por factores como el ángulo de visión, las condiciones de iluminación ambiental y la configuración de calibración de su dispositivo.

4. ¿Puedo usar una pantalla LCD al aire libre?

Si bien existen algunas pantallas para exteriores, la mayoría de las pantallas LCD estándar no están diseñadas para la exposición directa a la luz solar, ya que puede afectar la visibilidad y el rendimiento.

5. ¿Qué causa el parpadeo en una pantalla LCD?

El parpadeo puede ser causado por problemas con las frecuencias de actualización o la interferencia eléctrica. Asegúrese de que la configuración de su dispositivo esté optimizada para su modelo de monitor específico.

Esta exploración exhaustiva ha ampliado nuestra comprensión más allá de cómo funciona una pantalla LCD; incluye sus tipos, aplicaciones en varios campos, como equipos médicos y pantallas automotrices, así como sus ventajas sobre otras tecnologías, al tiempo que reconoce sus limitaciones, todos factores que contribuyen a que los usuarios tomen decisiones informadas con respecto a su uso en la vida cotidiana.
