Las pantallas táctiles capacitivas se han convertido en una parte integral de la tecnología moderna, lo que permite a los usuarios interactuar con dispositivos a través de simples gestos táctiles. Este artículo profundizará en el funcionamiento de las pantallas táctiles capacitivas, explorando su tecnología, ventajas y aplicaciones. Además, proporcionaremos ayudas visuales y un video para mejorar la comprensión.

¿Qué es una pantalla táctil capacitiva?

Una pantalla táctil capacitiva es un tipo de pantalla que detecta la entrada táctil a través de las propiedades eléctricas del cuerpo humano. A diferencia de las pantallas táctiles resistivas, que dependen de la presión, las pantallas capacitivas utilizan la carga eléctrica de un dedo o un lápiz óptico conductor para registrar la entrada.

Estructura de una pantalla táctil capacitiva

Las pantallas táctiles capacitivas constan de varias capas:

- Capa protectora de vidrio: Esta es la capa superior que protege la pantalla de arañazos y daños.

- Capa conductora: Normalmente hecha de materiales como el óxido de indio y estaño (ITO), esta capa forma un campo eléctrico y es crucial para detectar el tacto.

- Capa aislante: Esta capa separa la capa conductora de la pantalla subyacente para garantizar la seguridad y la funcionalidad.

- Capa de detección: Responsable de detectar cambios en la capacitancia cuando un dedo se acerca o toca la pantalla.

Cómo funcionan las pantallas táctiles capacitivas

El funcionamiento de las pantallas táctiles capacitivas se puede dividir en varios procesos clave:

1. Creación de campo eléctrico: La capa conductora genera un campo eléctrico a través de la superficie de la pantalla.

2. Detección táctil: Cuando un dedo se acerca o toca la pantalla, altera el campo eléctrico debido a sus propiedades conductoras. Este cambio en la capacitancia es detectado por sensores ubicados en las esquinas de la pantalla.

3. Identificación de ubicación: Los sensores calculan la ubicación específica del toque en función de los cambios en la capacitancia. Esta información se transmite al procesador del dispositivo.

4. Procesamiento de señales: El procesador interpreta la señal y ejecuta la acción correspondiente, como abrir una aplicación o desplazarse por una página.

Tipos de pantallas táctiles capacitivas

Hay dos tipos principales de pantallas táctiles capacitivas:

- Pantallas táctiles capacitivas de superficie: utilizan sensores alrededor de los bordes y detectan cambios en la capacitancia a través de una película delgada en la superficie. Por lo general, son menos sensibles que las pantallas capacitivas proyectadas.

- Pantallas táctiles capacitivas proyectadas (PCAP): Utilizan una cuadrícula de electrodos debajo de la superficie del vidrio, lo que permite una mayor sensibilidad y capacidades multitáctiles. Las pantallas PCAP se encuentran comúnmente en teléfonos inteligentes y tabletas debido a su rendimiento superior.

Ventajas de las pantallas táctiles capacitivas

Las pantallas táctiles capacitivas ofrecen varios beneficios sobre otros tipos, que incluyen:

- Alta sensibilidad: Responden a toques ligeros, lo que las hace fáciles de usar.

- Soporte multitáctil: Los usuarios pueden realizar gestos como pellizcar para hacer zoom con facilidad.

- Durabilidad: La superficie de vidrio es resistente a los arañazos y al desgaste.

- Claridad y resolución: Las pantallas capacitivas brindan una mejor claridad de imagen en comparación con las pantallas resistivas.

Limitaciones de las pantallas táctiles capacitivas

A pesar de sus ventajas, las pantallas táctiles capacitivas también tienen algunas limitaciones:

- Capacidad de respuesta limitada con guantes: Las pantallas capacitivas tradicionales no funcionan con guantes a menos que estén especialmente diseñadas con materiales conductores.

- Costo: Tienden a ser más caras que las pantallas táctiles resistivas.

Aplicaciones de las pantallas táctiles capacitivas Las

pantallas táctiles capacitivas se utilizan ampliamente en varios dispositivos, que incluyen:

- Teléfonos inteligentes

- Tabletas

- Computadoras portátiles

- Quioscos

- Cajeros automáticos

Ayudas visuales

Para ilustrar aún más cómo funcionan las pantallas táctiles capacitivas, aquí hay algunos diagramas y videos:

1. Estructura de la pantalla táctil capacitiva

Estructura de la pantalla táctil capacitiva

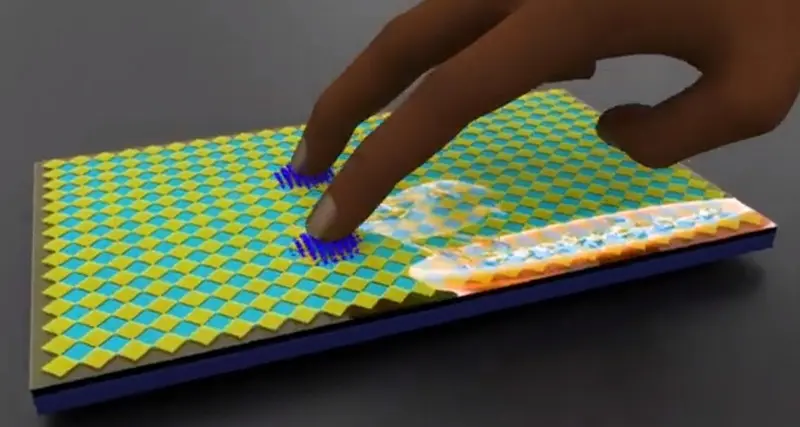

2. Proceso de detección táctil

Proceso

de detección táctil

Mecanismo de trabajo detallado

Principios electrostáticos

Las pantallas táctiles capacitivas funcionan según principios electrostáticos. Cuando un dedo se acerca o toca la pantalla, interrumpe el campo eléctrico creado por la capa conductora. Esta interrupción provoca un cambio medible en la capacitancia en ese punto específico de la pantalla. El controlador detecta este cambio y calcula su posición en función de las rejillas predefinidas formadas por electrodos debajo de la superficie.

Técnicas de procesamiento de señales

Las señales generadas por cambios en la capacitancia se procesan utilizando algoritmos sofisticados que filtran el ruido y mejoran la precisión. La placa controladora convierte estas señales en datos digitales que pueden ser interpretados por el sistema operativo del dispositivo. Este proceso permite un seguimiento preciso de múltiples toques simultáneamente, lo que permite gestos complejos como pellizcar para hacer zoom o rotar.

Tipos de métodos de detección

Hay dos métodos de detección principales utilizados en la tecnología táctil capacitiva:

1. Método de autocapacitancia: Este método detecta cambios en la capacitancia causados por un dedo que toca un electrodo directamente. Por lo general, usa menos electrodos, pero puede tener problemas con escenarios multitáctiles debido a los efectos "fantasma", donde se registran toques no deseados debido a la interferencia entre electrodos.

2. Método de capacitancia mutua: Este método emplea un patrón de cuadrícula donde cada intersección actúa como un punto sensor. Mide los cambios en la capacitancia entre pares de electrodos (X e Y). Este enfoque permite una mejor detección multitáctil, ya que puede identificar con precisión múltiples entradas simultáneas sin interferencias.

Ventajas sobre otras tecnologías

Las pantallas táctiles capacitivas tienen claras ventajas sobre la tecnología resistiva:

- Claridad mejorada: Dado que las pantallas capacitivas utilizan superposiciones de vidrio en lugar de plástico, proporcionan imágenes más nítidas y una mejor precisión de color.

- Durabilidad: Con menos piezas móviles y superficies de vidrio robustas, las pantallas capacitivas tienden a tener una vida útil más larga en comparación con sus contrapartes resistivas que pueden desgastarse con el tiempo.

- Experiencia del usuario: La capacidad de reconocer toques y gestos ligeros hace que la interacción sea más fluida e intuitiva para los usuarios.

Limpieza y mantenimiento

Para mantener un rendimiento óptimo, es esencial limpiar correctamente las pantallas táctiles capacitivas:

1. Use un paño de microfibra humedecido con alcohol isopropílico o una solución de jabón suave.

2. Evite el uso de materiales abrasivos que puedan rayar la superficie.

3. Asegúrese de que no se filtre humedad en las aberturas del dispositivo durante la limpieza.

Tendencias futuras en tecnología táctil capacitiva

A medida que la tecnología evoluciona, también lo hace la tecnología táctil capacitiva:

- Integración con dispositivos portátiles: los dispositivos futuros pueden incorporar pantallas capacitivas flexibles que se pueden usar en ropa o accesorios.

- Características de sensibilidad mejoradas: las innovaciones pueden conducir a pantallas aún más sensibles capaces de detectar toques o gestos más ligeros sin contacto directo.

- Adaptabilidad ambiental: La investigación para hacer que las pantallas capacitivas funcionen en diversas condiciones ambientales (por ejemplo, superficies húmedas) está en curso, con el objetivo de ampliar su usabilidad en diferentes entornos.

Conclusión

Las pantallas táctiles capacitivas representan un avance significativo en la tecnología de interfaz de usuario, proporcionando una interacción intuitiva a través de gestos táctiles simples. Su capacidad para detectar múltiples toques simultáneamente los hace ideales para dispositivos modernos que requieren una entrada rápida y precisa. A medida que la tecnología continúa evolucionando, podemos esperar más mejoras en la tecnología de pantalla táctil capacitiva, lo que hace que nuestras interacciones con los dispositivos sean aún más fluidas y atractivas.

Preguntas relacionadas

1. ¿Cuál es la diferencia entre pantallas táctiles capacitivas y resistivas?

- Las pantallas táctiles capacitivas detectan la entrada a través de cargas eléctricas de objetos conductores, mientras que las pantallas resistivas dependen de la presión aplicada a dos capas conductoras.

2. ¿Pueden las pantallas táctiles capacitivas funcionar con guantes?

- Las pantallas capacitivas tradicionales no responden bien a los guantes a menos que estén hechas de materiales conductores diseñados específicamente para este propósito.

3. ¿Qué materiales se utilizan en las pantallas táctiles capacitivas?

- Los materiales comunes incluyen óxido de indio y estaño (ITO) para la capa conductora y vidrio para protección.

4. ¿En qué se diferencian las pantallas táctiles capacitivas proyectadas de las capacitivas de superficie?

- Las pantallas capacitivas proyectadas tienen una cuadrícula de electrodos que permiten una mayor sensibilidad y capacidades multitáctiles en comparación con las pantallas capacitivas de superficie que utilizan sensores de borde.

5. ¿Por qué las pantallas táctiles capacitivas ofrecen mejor claridad que las resistivas?

- Las pantallas táctiles capacitivas tienen menos capas que obstruyen el paso de la luz en comparación con las pantallas resistivas, lo que da como resultado imágenes más claras y una mejor calidad de visualización.

Esta exploración exhaustiva de cómo funciona la tecnología de pantalla táctil capacitativa subraya su importancia en nuestras interacciones diarias con los dispositivos, al tiempo que destaca los avances continuos que prometen una funcionalidad aún mayor en aplicaciones futuras.
