¿Cómo se hace una pantalla de TV LCD?

La tecnología de pantalla de cristal líquido (LCD) ha revolucionado la forma en que vemos imágenes en televisores, monitores de computadora y muchos otros dispositivos. El proceso de fabricación de una pantalla de TV LCD es intrincado e implica múltiples pasos precisos que combinan la ciencia avanzada de los materiales, la fabricación de semiconductores y el ensamblaje mecánico. Este artículo explora en detalle cómo se fabrica una pantalla de TV LCD, desde las materias primas hasta el producto final, y explica los componentes y tecnologías clave involucrados.

Comprender los conceptos básicos de la tecnología LCD Antes de

sumergirse en el proceso de fabricación, es esencial comprender qué es una pantalla LCD y cómo funciona. Una pantalla LCD consta de capas que manipulan la luz para producir imágenes. A diferencia de las pantallas OLED que emiten luz por sí mismas, las pantallas LCD dependen de una luz de fondo para iluminar los píxeles. El núcleo de la pantalla es una capa de cristales líquidos intercalados entre dos sustratos de vidrio. Estos cristales líquidos pueden cambiar de orientación cuando se aplica un campo eléctrico, controlando el paso de la luz a través de la pantalla para crear imágenes.

Los cristales líquidos en sí mismos no emiten luz; en cambio, actúan como moduladores de la luz. Al girar y desenrollar en respuesta a las señales eléctricas, controlan cuánta luz pasa a través de cada píxel. Esta modulación, combinada con filtros de color y polarizadores, crea las imágenes vívidas y nítidas que vemos en los televisores LCD.

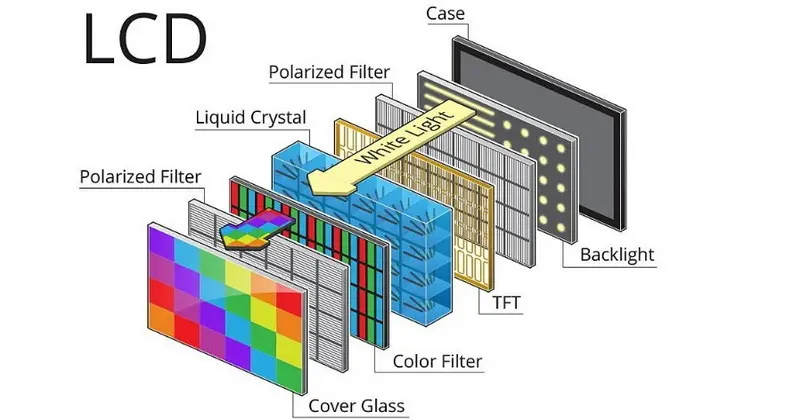

Componentes clave de una pantalla de TV LCD

- Sustratos de vidrio: Dos láminas delgadas de vidrio forman la base estructural de la pantalla. Estos sustratos deben ser extremadamente planos y libres de defectos para mantener la claridad de la imagen.

- Transistores de película delgada (TFT): Pequeños interruptores electrónicos que controlan píxeles individuales. Cada píxel tiene su propio transistor, lo que permite un control preciso de la orientación del cristal líquido.

- Filtros de color: filtros rojos, verdes y azules que permiten la visualización en color. Al combinar estos tres colores primarios a diferentes intensidades, la pantalla puede producir millones de colores.

- Cristales líquidos: El material que modula el paso de la luz. Estos compuestos orgánicos responden a los campos eléctricos cambiando su orientación.

- Polarizadores: Películas que controlan la polarización de la luz, mejorando el contraste y reduciendo el deslumbramiento.

- Unidad de retroiluminación: Por lo general, una serie de LED que iluminan la pantalla desde atrás, proporcionando la luz necesaria para que los cristales líquidos se modulen.

El proceso de fabricación: ¿Cómo se fabrica una pantalla de TV LCD?

1. Preparación del sustrato de vidrio

El proceso comienza con la preparación de dos sustratos de vidrio: el sustrato de matriz y el sustrato del filtro de color. Estas placas de vidrio se someten a una limpieza rigurosa para eliminar el polvo o las impurezas que podrían afectar la calidad de la imagen. El proceso de limpieza implica baños ultrasónicos y tratamientos químicos para garantizar una limpieza absoluta. Incluso las partículas microscópicas pueden causar píxeles muertos o distorsiones, por lo que este paso es fundamental.

2. Fabricación de transistores de película delgada (TFT)

Sobre el sustrato de la matriz, se deposita una capa conductora transparente, generalmente hecha de óxido de indio y estaño (ITO). Sobre esto, se agrega una capa de silicio amorfo mediante deposición química de vapor (CVD). Esta capa de silicio se modela a través de la fotolitografía y el grabado para crear millones de pequeños transistores y condensadores que forman la matriz TFT. Cada transistor actúa como un interruptor que controla el voltaje aplicado a un píxel individual, lo que permite un control preciso de la pantalla.

La fabricación de TFT es un proceso muy delicado que requiere entornos de sala limpia para evitar la contaminación. Los transistores deben ser uniformes y sin defectos para garantizar una calidad de imagen constante en toda la pantalla.

3. Fabricación del filtro de color

El sustrato del filtro de color está recubierto con una matriz negra para definir los límites de los píxeles y evitar la mezcla de colores. Luego, los filtros rojo, verde y azul se aplican en un patrón preciso mediante fotolitografía. Este patrón garantiza que cada píxel pueda producir el espectro completo de colores combinando los subpíxeles.

Los filtros de color generalmente están hechos de tintes orgánicos o pigmentos que son estables y vibrantes. La precisión de este patrón afecta directamente la fidelidad del color de la pantalla final.

4. Alineación de cristal líquido

Ambos sustratos de vidrio reciben una capa de poliimida, que luego se frota en una dirección específica para alinear las moléculas de cristal líquido de manera uniforme. Este proceso de frotamiento crea surcos microscópicos que guían la orientación de los cristales líquidos. La alineación adecuada es crucial para que los cristales líquidos respondan correctamente a las señales eléctricas y modulen la luz de manera efectiva.

Sin esta alineación, los cristales líquidos se orientarían aleatoriamente, lo que daría como resultado una mala calidad de imagen y contraste.

5. Ensamblaje de celdas LCD e inyección de cristal líquido

Los dos sustratos están alineados uno frente al otro con un espacio estrecho entre ellos, mantenido por pequeñas perlas espaciadoras. Este espacio se rellena con material de cristal líquido a través de un proceso de inyección al vacío para evitar burbujas de aire que podrían distorsionar la imagen. Luego, los sustratos se sellan para contener los cristales líquidos de forma segura.

La inyección al vacío garantiza que los cristales líquidos llenen todo el espacio de manera uniforme, lo cual es vital para una visualización uniforme de la imagen. Después del sellado, la célula se somete a curado para estabilizar la capa de cristal líquido.

6. Fijación del polarizador

Las películas polarizadoras se adhieren a las superficies exteriores de los sustratos de vidrio. Estos polarizadores controlan la orientación de las ondas de luz que pasan a través de la capa de cristal líquido, mejorando el contraste y la precisión del color en la pantalla final. Un polarizador está alineado verticalmente y el otro horizontalmente, por lo que la luz que pasa a través del primero es modulada por los cristales líquidos antes de pasar a través del segundo.

Esta disposición permite que la pantalla controle la intensidad de la luz con precisión, creando las imágenes que vemos.

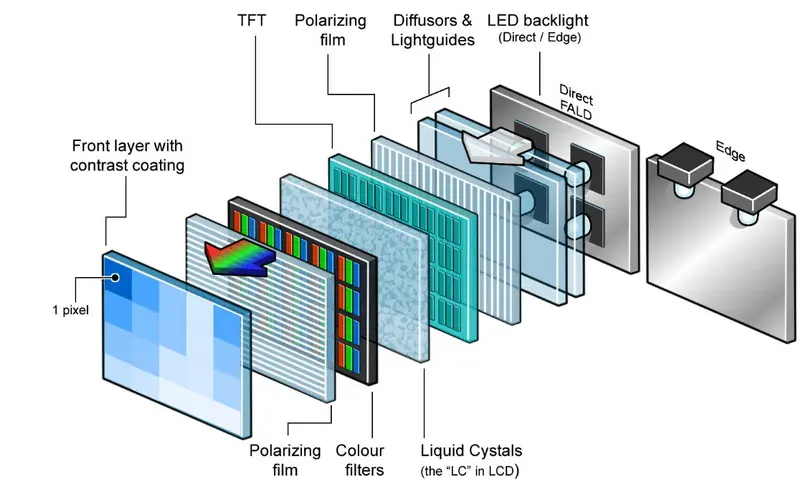

7. Integración de la luz de fondo

Dado que los cristales líquidos no emiten luz, la luz de fondo es esencial. Los televisores LCD modernos utilizan retroiluminación LED dispuestos en tiras o matrices detrás del panel LCD. Los LED están montados en una placa de circuito y su luz se difunde uniformemente por la pantalla mediante una placa de guía de luz hecha de plástico transparente. Se agregan películas ópticas como difusores y láminas de prisma para mejorar el brillo, la uniformidad y la saturación del color.

El diseño de la retroiluminación afecta significativamente el brillo, el consumo de energía y el rendimiento del color del televisor. Avances como la atenuación local permiten que partes de la luz de fondo se atenúen de forma independiente, mejorando las relaciones de contraste.

8. Montaje final y control de calidad

El panel LCD se combina con otros componentes, como la placa de circuito principal, la fuente de alimentación, los altavoces y la carcasa. Todo el televisor se somete a rigurosas pruebas de calidad de imagen, precisión de color, brillo y funcionalidad. Los sistemas de inspección óptica automatizados detectan píxeles muertos, inconsistencias de color y otros defectos. Cualquier defecto encontrado se corrige o la unidad se rechaza.

Este control de calidad garantiza que solo las pantallas que cumplen con estándares estrictos lleguen a los consumidores, manteniendo la reputación de la marca y la satisfacción del cliente.

Tecnologías avanzadas en la fabricación de pantallas de TV LCD

Los fabricantes mejoran continuamente la tecnología LCD con innovaciones como:

- Mejora de puntos cuánticos: la incorporación de puntos cuánticos en la estructura LCD mejora la precisión del color y el brillo al emitir colores puros y saturados cuando se ilumina con la luz de fondo.

- Atenuación local: Permite que partes de la luz de fondo se atenúen de forma independiente, mejorando el contraste al profundizar los negros sin sacrificar el brillo en otras áreas.

- Alto rango dinámico (HDR): Proporciona un mejor contraste y profundidad de color para una imagen más realista al expandir el rango entre las partes más oscuras y brillantes de la pantalla.

- Paneles de conmutación en el plano (IPS): una tecnología que mejora los ángulos de visión y la reproducción del color al cambiar la orientación de los cristales líquidos.

Estos avances contribuyen a experiencias de visualización más ricas e inmersivas.

Consideraciones ambientales en la fabricación

de LCD La producción de pantallas LCD implica el uso de diversos productos químicos y materiales que requieren un manejo cuidadoso para minimizar el impacto ambiental. Los fabricantes están adoptando cada vez más prácticas ecológicas, como el reciclaje de sustratos de vidrio, la reducción de residuos peligrosos y la mejora de la eficiencia energética en las líneas de producción. Por ejemplo, los procesos de limpieza a base de agua reemplazan los solventes agresivos y los materiales de desecho se tratan para evitar la contaminación.

Además, los esfuerzos para reducir el consumo de energía en los televisores LCD a través de una retroiluminación y circuitos más eficientes contribuyen a la sostenibilidad ambiental. Estas iniciativas ayudan a reducir la huella de carbono asociada con la producción y el uso de televisores LCD.

Tendencias futuras en tecnología LCD

A medida que evoluciona la tecnología de visualización, las pantallas LCD continúan mejorando en resolución, precisión de color y consumo de energía. Las tendencias emergentes incluyen:

- Paneles LCD flexibles: Desarrollo de pantallas LCD flexibles y plegables para nuevos factores de forma en televisores y dispositivos móviles.

- Capacidades táctiles mejoradas: Integración de sensores táctiles directamente en paneles LCD para pantallas interactivas.

- Miniaturización de componentes: Los transistores más pequeños y los materiales mejorados permiten densidades de píxeles más altas y pantallas más delgadas.

- Integración con tecnologías inteligentes: Integración de IA y procesamiento avanzado para optimizar la calidad de la imagen de forma dinámica.

Estos avances prometen mantener la tecnología LCD relevante y competitiva en el mercado de pantallas que cambia rápidamente.

Conclusión

La cuestión de cómo se fabrica una pantalla de TV LCD revela un proceso de fabricación complejo y altamente técnico. Desde la preparación de sustratos de vidrio ultralimpios hasta la deposición precisa de transistores de película delgada y filtros de color, cada paso requiere una atención meticulosa a los detalles. El ensamblaje de cristales líquidos, la integración de la retroiluminación y las rigurosas pruebas de calidad garantizan que el producto final ofrezca imágenes nítidas y vibrantes. Los avances en materiales y tecnología continúan ampliando los límites del rendimiento de las LCD, lo que convierte a estas pantallas en una opción dominante para los televisores de todo el mundo. A medida que las consideraciones ambientales y las innovaciones futuras dan forma a la industria, la tecnología LCD sigue siendo una piedra angular del entretenimiento visual moderno.

Preguntas frecuentes sobre cómo se hace una pantalla de TV LCD

1. ¿Qué materiales se utilizan para hacer una pantalla de TV LCD?

Una pantalla de TV LCD utiliza principalmente sustratos de vidrio, cristales líquidos, óxido de indio y estaño para capas conductoras, silicio amorfo para transistores, filtros de color hechos de tintes o pigmentos orgánicos, películas polarizadoras y retroiluminación LED.

2. ¿Cómo se insertan los cristales líquidos en la pantalla?

Los cristales líquidos se inyectan en el estrecho espacio entre los dos sustratos de vidrio mediante un proceso de inyección al vacío para garantizar una distribución uniforme sin burbujas de aire.

3. ¿Por qué es necesaria una luz de fondo para los televisores LCD?

Los cristales líquidos no emiten luz por sí mismos; solo modulan la luz que pasa a través de ellos. Por lo tanto, se requiere una luz de fondo, generalmente hecha de LED, para iluminar la pantalla para que se puedan ver las imágenes.

4. ¿Cómo controlan los píxeles los transistores de película delgada?

Cada transistor de película delgada actúa como un pequeño interruptor que controla el voltaje aplicado a un píxel, determinando cómo se orientan los cristales líquidos y cuánta luz pasa a través de ese píxel.

5. ¿Qué controles de calidad se realizan en las pantallas de TV LCD?

Los fabricantes prueban defectos como píxeles muertos, uniformidad de color, consistencia de brillo, relación de contraste y funcionalidad general para garantizar que la pantalla cumpla con los estándares de calidad antes del envío.
