¿Cuántos módulos hay en una pantalla LCD?

La tecnología de pantalla de cristal líquido (LCD) se ha convertido en una piedra angular de los dispositivos electrónicos modernos, desde teléfonos inteligentes y televisores hasta equipos industriales y tableros de automóviles. Cuando se habla de pantallas LCD, surge una pregunta común: ¿cuántos módulos hay en una pantalla LCD? Esta pregunta toca la estructura, los componentes y el ensamblaje de las pantallas LCD, que pueden variar según el tipo y el tamaño de la pantalla.

En este artículo completo, exploraremos qué constituye una pantalla LCD, el concepto de módulos dentro de ella, la cantidad típica de módulos en varios tipos de LCD y detalles técnicos relacionados. También proporcionaremos una conclusión que resume los puntos clave y una sección detallada de preguntas frecuentes que aborda preguntas comunes relacionadas con los módulos LCD.

Descripción de las pantallas y módulos LCD

¿Qué es una pantalla LCD?

Una pantalla LCD es un dispositivo de visualización de pantalla plana que utiliza moléculas de cristal líquido intercaladas entre dos sustratos de vidrio. Estas moléculas modulan la luz cuando se accionan eléctricamente, lo que permite la visualización de imágenes y texto. La pantalla en sí se compone de varias capas y componentes clave, incluidos polarizadores, filtros de color, transistores de película delgada (TFT) y una fuente de retroiluminación que ilumina la pantalla.

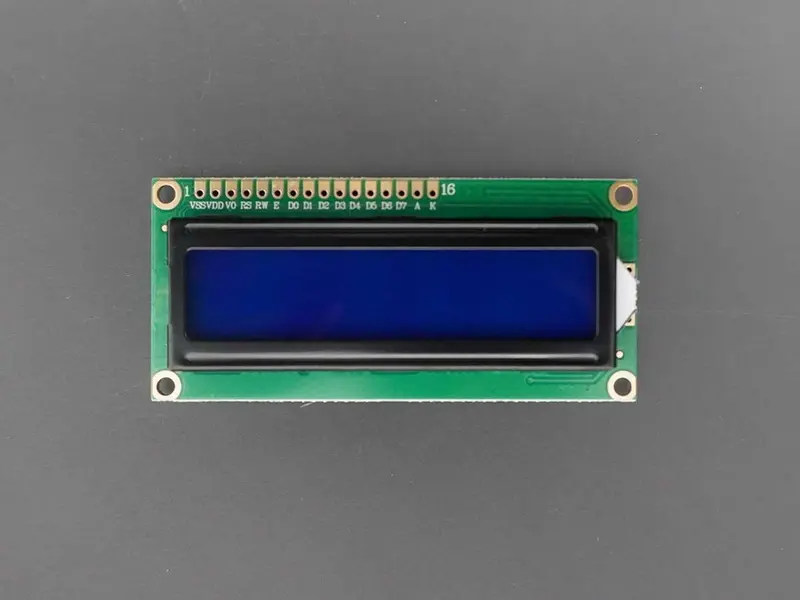

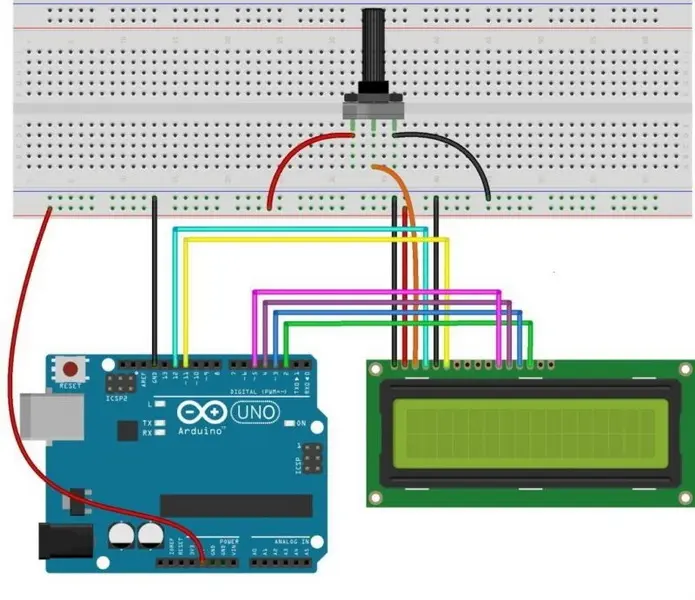

¿Qué es un módulo LCD?

Un módulo LCD (también conocido como módulo de pantalla LCD o módulo de cristal líquido - LCM) es un conjunto completo que incluye el panel LCD junto con componentes adicionales como la unidad de retroiluminación, circuitos integrados de controladores, conectores, placas de circuito impreso (PCB) y, a veces, un marco o carcasa. Esencialmente, el módulo LCD es la unidad de visualización completamente funcional lista para integrarse en dispositivos electrónicos.

La diferencia entre un panel LCD y un módulo LCD es crucial: el panel es solo el vidrio de la pantalla con cristales líquidos y electrodos, mientras que el módulo incluye el panel más todas las piezas electrónicas y mecánicas de soporte necesarias para su funcionamiento.

¿Cuántos módulos hay en una pantalla LCD?

Pantallas LCD de un solo módulo frente a pantallas LCD de varios módulos

Al preguntar cuántos módulos hay en una pantalla LCD, es importante aclarar el contexto:

- Las pantallas LCD estándar de consumo, como las de los teléfonos inteligentes, las computadoras portátiles o los televisores, generalmente constan de un solo módulo LCD. Este módulo integra el panel LCD, la retroiluminación, los circuitos de controladores y los conectores en una unidad compacta.

- Las pantallas LCD grandes o especializadas (por ejemplo, paredes de video, monitores industriales grandes) se pueden construir colocando varios módulos LCD juntos. En tales casos, cada módulo actúa como una unidad de visualización más pequeña y varios módulos se combinan para formar una pantalla grande.

Por lo tanto, el número de módulos en una pantalla LCD depende de la aplicación y el tamaño. La pantalla típica de un teléfono inteligente o una computadora portátil tiene un módulo, mientras que las pantallas a gran escala pueden tener docenas o incluso cientos de módulos dispuestos en una matriz.

Estructura interna: píxeles, subpíxeles y circuitos integrados de controladores

Dentro de un solo módulo LCD, la pantalla está compuesta por millones de píxeles, cada uno compuesto por subpíxeles (rojo, verde y azul). Estos píxeles están controlados por transistores de película delgada (TFT) dispuestos en una matriz sobre el sustrato de vidrio. El módulo contiene circuitos integrados de controlador que administran las señales eléctricas a cada píxel.

Por ejemplo, un panel LCD de 1080p tiene más de dos millones de píxeles, cada uno controlado individualmente. Los circuitos integrados del controlador están integrados dentro del módulo para manejar esta complejidad. Por lo tanto, el módulo en sí es una unidad altamente integrada, no subdividida internamente en módulos más pequeños.

Componentes de un módulo LCD

Para comprender cuántos módulos hay en una pantalla LCD, es útil conocer los componentes principales que componen un módulo:

1. Panel LCD

La parte central del módulo, que consiste en la capa de cristal líquido intercalada entre dos sustratos de vidrio con electrodos y polarizadores. Incluye la matriz de píxeles y las matrices TFT que controlan píxeles individuales.

2. Unidad de retroiluminación

Dado que los cristales líquidos no emiten luz, la luz de fondo proporciona una iluminación uniforme desde detrás del panel. Esto puede estar basado en LED en las pantallas LCD modernas, y su brillo se controla para mejorar la calidad de la pantalla.

3. Electrónica del controlador

Los circuitos integrados y circuitos del controlador controlan el voltaje aplicado a cada píxel, administrando la visualización de la imagen. A menudo se integran en el vidrio (COG - Chip-On-Glass) o en circuitos impresos flexibles conectados al panel.

4. Conectores y PCB

El módulo incluye conectores para interactuar con la placa base del dispositivo y una PCB que alberga los circuitos integrados del controlador y otros componentes electrónicos de control.

5. Componentes estructurales

Los marcos, polarizadores y capas protectoras completan el módulo, lo que lo prepara para su instalación.

¿

Cuántos módulos hay en los diferentes tipos de pantallas LCD?

Pantallas pequeñas (teléfonos inteligentes, tabletas, computadoras portátiles)

Estos dispositivos utilizan un módulo LCD integrado por pantalla. El tamaño del módulo varía según el dispositivo, pero toda la pantalla es una sola unidad.

Televisores y monitores grandes

Los televisores y monitores LCD grandes modernos también utilizan un módulo LCD grande que integra todos los componentes. El tamaño de la pantalla puede ser de hasta 85 pulgadas o más, pero sigue siendo un solo módulo fabricado como una sola pieza.

Videowalls y pantallas a gran escala

En aplicaciones comerciales o industriales, las pantallas muy grandes se fabrican combinando múltiples módulos LCD, cada uno de los cuales actúa como un mosaico. Por ejemplo, una pared de video puede usar docenas de módulos LCD de 55 pulgadas en mosaico para crear una pantalla enorme.

¿Cómo se conectan y controlan los módulos LCD?

Cada módulo LCD contiene circuitos integrados de controlador que controlan los píxeles a través de una cuadrícula de líneas horizontales (puerta) y verticales (fuente). El número de circuitos integrados de controlador depende de la resolución y el tamaño del panel. Por ejemplo, un panel Full HD (1920 x 1080) puede tener seis circuitos integrados de controlador de origen para controlar todas las líneas de origen.

Los módulos se conectan al dispositivo host a través de circuitos impresos y conectores flexibles, a menudo utilizando interfaces como LVDS o eDP. Las señales de control gestionan la temporización y el voltaje para crear la imagen deseada en la pantalla.

Factores que afectan el número de módulos en una pantalla LCD

- Tamaño de la pantalla: Las pantallas más grandes pueden requerir varios módulos si la pantalla se construye como un conjunto en mosaico.

- Aplicación: Los dispositivos de consumo suelen tener un módulo; las pantallas industriales o comerciales pueden tener varios.

- Resolución: Las pantallas de mayor resolución requieren circuitos integrados de controlador más complejos, pero no necesariamente aumentan la cantidad de módulos.

- Tecnología de diseño: Los avances en la fabricación permiten módulos individuales más grandes, lo que reduce la necesidad de múltiples módulos en pantallas grandes.

Avances en la tecnología de módulos LCD

A medida que avanza la tecnología, el diseño y la integración de los módulos LCD continúan evolucionando. Los fabricantes se esfuerzan por producir módulos más delgados, livianos y energéticamente eficientes sin comprometer la calidad de la pantalla. Algunos avances notables incluyen:

Integración de paneles táctiles

Muchos módulos LCD modernos vienen integrados con capas sensibles al tacto, creando pantallas táctiles. Esta integración agrega complejidad, pero sigue siendo parte de un solo módulo, no de varios módulos.

Frecuencias de actualización más altas y compatibilidad con HDR

Los módulos LCD más nuevos admiten frecuencias de actualización más altas para un movimiento más suave y alto rango dinámico (HDR) para un mejor color y contraste. Estas características requieren circuitos integrados de controlador más sofisticados y control de retroiluminación, pero no cambian el número de módulos.

Módulos LCD flexibles y curvos

Están surgiendo módulos LCD flexibles, lo que permite que las pantallas se doblen o curven. Estos siguen siendo módulos individuales, pero representan un cambio en las posibilidades de diseño.

Consideraciones de mantenimiento y reparación

Comprender cuántos módulos hay en una pantalla LCD también es importante para el mantenimiento y la reparación:

- Para dispositivos con un solo módulo LCD, si la pantalla está dañada, generalmente es necesario reemplazar todo el módulo.

- En pantallas de varios módulos, como las paredes de video, los módulos individuales se pueden reemplazar sin afectar a toda la pantalla, lo que reduce los costos de reparación y el tiempo de inactividad.

Impacto ambiental y de fabricación

La producción de módulos LCD implica procesos de fabricación complejos que incluyen el depósito de películas delgadas, el ensamblaje de múltiples capas y la integración de componentes electrónicos. La cantidad de módulos utilizados en una pantalla afecta la complejidad y el costo de fabricación.

Los módulos grandes individuales requieren precisión y control de rendimiento para evitar defectos que pueden arruinar todo el panel. Las pantallas multimódulo permiten una fabricación modular y una escalabilidad más fácil.

conclusión

Para responder a la pregunta de cuántos módulos hay en una pantalla LCD, el escenario típico es que una pantalla LCD consta de un módulo LCD integrado que incluye el panel LCD, la luz de fondo, la electrónica del controlador y los conectores. Esto es cierto para la mayoría de los productos electrónicos de consumo, como teléfonos inteligentes, computadoras portátiles y televisores.

Sin embargo, para pantallas muy grandes o paredes de video, varios módulos LCD se colocan en mosaico para formar una sola pantalla grande. Cada módulo es una unidad de visualización completa, y el número de módulos depende del tamaño total y la resolución requerida.

Comprender la estructura de un módulo LCD y sus componentes ayuda a aclarar por qué el concepto de "cuántos módulos hay en una pantalla LCD" varía según la aplicación. El módulo es el componente fundamental de las pantallas LCD, ya que integra todas las piezas necesarias para la visualización de imágenes en una unidad compacta.

Preguntas más frecuentes

1. ¿Cuántos píxeles suele tener un módulo LCD?

Un módulo LCD puede tener millones de píxeles. Por ejemplo, un módulo de 1080p tiene aproximadamente 2 millones de píxeles dispuestos en una matriz de 1920 columnas y 1080 filas. Cada píxel incluye tres subpíxeles (rojo, verde, azul) controlados por transistores de película delgada.

2. ¿Cuál es la diferencia entre un panel LCD y un módulo LCD?

Un panel LCD es solo el sustrato de vidrio con cristales líquidos y electrodos, mientras que un módulo LCD incluye el panel más retroiluminación, circuitos integrados de controladores, conectores y, a veces, un marco, lo que lo convierte en una unidad de visualización completa lista para usar.

3. ¿Se pueden fabricar pantallas LCD grandes a partir de varios módulos?

Sí, las pantallas muy grandes, como las paredes de video, se fabrican ensamblando varios módulos LCD en mosaico. Cada módulo actúa como una pantalla más pequeña y juntos forman una gran pantalla.

4. ¿Cuáles son los componentes principales dentro de un módulo LCD?

Los componentes principales son el panel LCD (cristales líquidos y sustratos de vidrio), la unidad de retroiluminación, la electrónica del controlador (IC), los conectores y las partes estructurales como marcos y polarizadores.

5. ¿Cómo se controlan los píxeles en un módulo LCD?

Los píxeles están controlados por transistores de película delgada dispuestos en una matriz sobre el sustrato de vidrio. Los circuitos integrados del controlador envían señales eléctricas a lo largo de las líneas de puerta (fila) y fuente (columna) para activar cada píxel, modulando la luz para formar imágenes.
