¿Cuánto consumo de corriente para la pantalla LCD Pi3?

Cuando se trabaja con una Raspberry Pi 3 (Pi3) y una pantalla LCD, comprender el consumo de corriente es crucial para diseñar una fuente de alimentación confiable y garantizar un funcionamiento estable. Este artículo explora en detalle cuánta corriente consume normalmente una pantalla LCD conectada a un Pi3, los factores que influyen en este consumo de corriente y las mejores prácticas para alimentar su configuración. También cubriremos preguntas relacionadas e inquietudes comunes para proporcionar un recurso completo.

Comprender los requisitos de energía de la Raspberry Pi 3

Antes de sumergirse en el consumo de corriente de la pantalla LCD, es importante comprender el consumo de energía de referencia de la propia Raspberry Pi 3. El Pi3 Modelo B, por ejemplo, generalmente consume alrededor de 400 mA durante el uso activo, con una corriente inactiva de alrededor de 300 mA. La fuente de alimentación recomendada para el Pi3 generalmente tiene una clasificación de 2.5 A para acomodar el Pi y los periféricos conectados, incluidos los dispositivos y pantallas USB.

Esto significa que el Pi3 solo puede consumir hasta aproximadamente 1.3 A a plena carga después de tener en cuenta los periféricos USB, pero el uso típico de escritorio ronda los 400 mA. La fuente de alimentación debe ser capaz de proporcionar suficiente corriente para evitar inestabilidad, bloqueos o reinicios.

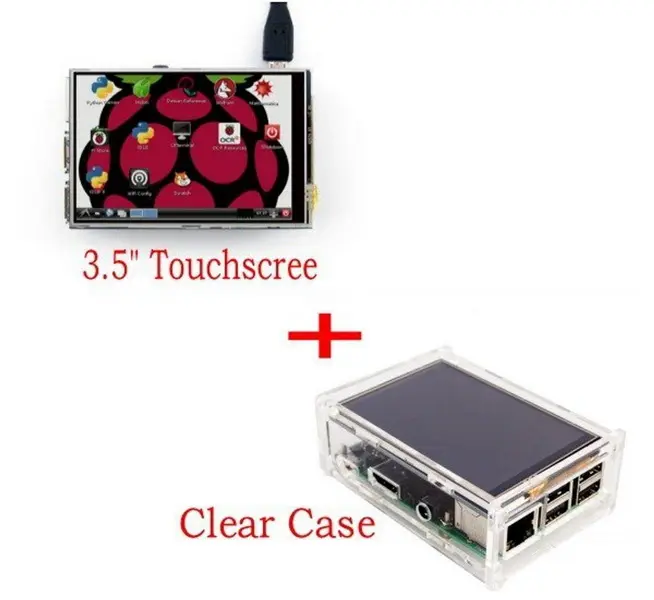

¿Cuánta corriente consume una pantalla LCD en Pi3?

Pantalla LCD típica Las pantallas LCD de consumo de corriente

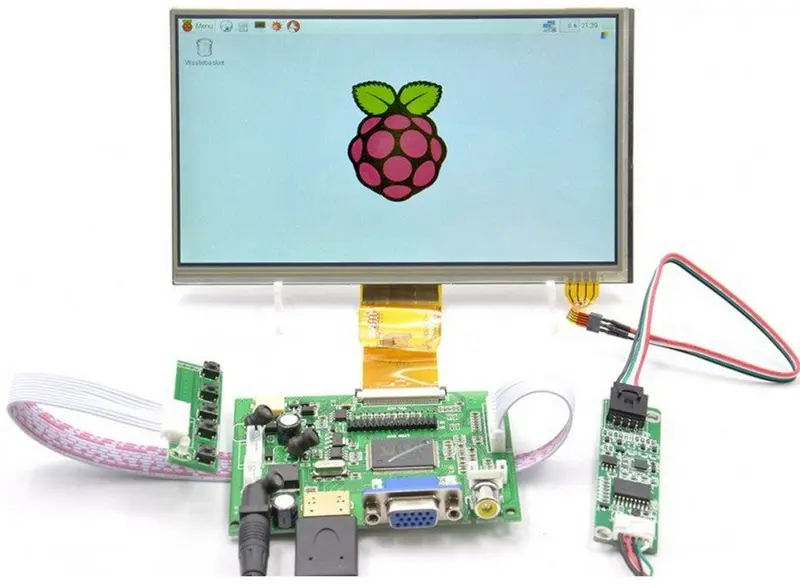

varían ampliamente en su consumo de corriente según el tamaño, el tipo, la luz de fondo y el uso. Para los proyectos de Raspberry Pi, la pantalla táctil LCD oficial de Raspberry Pi de 7 pulgadas es una opción común. Esta pantalla generalmente consume alrededor de 500 mA a 5 V cuando está en uso. Esta cifra incluye la potencia necesaria para el panel LCD y su retroiluminación.

Otras pantallas LCD más pequeñas o simples, como las pantallas LCD de caracteres o las pantallas monocromáticas, generalmente consumen significativamente menos corriente, a veces en el rango de decenas de miliamperios sin luz de fondo y hasta alrededor de 120 mA cuando la luz de fondo está encendida.

Consumo de corriente de retroiluminación

La luz de fondo suele ser el mayor contribuyente al consumo de energía de la pantalla LCD. Por ejemplo, algunas retroiluminaciones LCD TFT pueden consumir entre 120 mA y 160 mA a alrededor de 3,3 V o 4 V, según la configuración del LED y los valores de resistencia utilizados para limitar la corriente. Si la luz de fondo está apagada o atenuada, el consumo de corriente general puede disminuir sustancialmente.

Resumen para Pi3 con pantalla LCD

- Consumo de corriente típico de Raspberry Pi 3: ~400mA activo

- Consumo de corriente de pantalla LCD oficial de 7 pulgadas: ~500mA

- Corriente de retroiluminación (típica): 120mA a 160mA (incluida en la estimación anterior)

- Consumo de corriente combinado total: Aproximadamente 900mA a 1A bajo uso típico

Esto significa que una fuente de alimentación de 2.5A es suficiente para alimentar el Pi3 y la pantalla LCD junto con algo de espacio libre para otros periféricos.

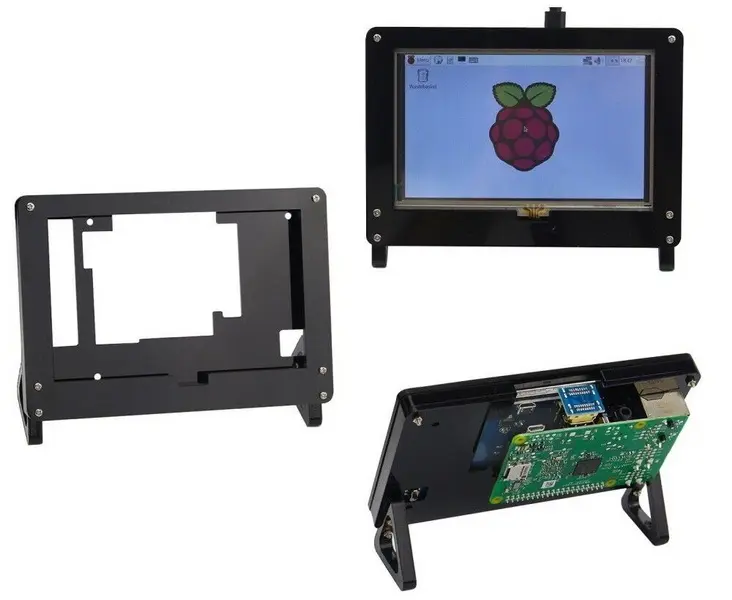

Factores que afectan el consumo de corriente para la pantalla LCD en Pi3

1. Tamaño y tipo de pantalla

Las pantallas más grandes o aquellas con resoluciones más altas generalmente consumen más energía. Las pantallas LCD TFT con retroiluminación LED consumen más corriente que las pantallas monocromáticas u OLED. Por ejemplo, un TFT de 2,2 pulgadas puede consumir alrededor de 120 mA, mientras que una pantalla táctil de 7 pulgadas puede consumir hasta 500 mA.

2. Brillo de la luz de fondo

El ajuste del brillo de la luz de fondo afecta directamente el consumo de corriente. La atenuación de la luz de fondo reduce el consumo de energía, lo que puede ser beneficioso para proyectos que funcionan con baterías.

3. Contenido y uso de la pantalla

Las pantallas que muestran imágenes estáticas o cambios mínimos consumen menos energía que aquellas con actualizaciones o animaciones frecuentes. Sin embargo, la diferencia suele ser menor en comparación con el consumo de luz de fondo.

4. Calidad de la fuente de alimentación

El uso de una fuente de alimentación estable y adecuadamente clasificada garantiza que el Pi3 y la pantalla LCD funcionen sin caídas de voltaje que puedan causar inestabilidad. El fusible integrado del Pi3 limita la corriente a aproximadamente 2.5A para proteger la placa.

Recomendaciones de fuente de alimentación para Pi3 con pantalla LCD

Dado el consumo de corriente combinado de la pantalla Pi3 y LCD, se recomienda una fuente de alimentación capaz de entregar al menos 2.5A a 5V. Esto permite suficiente corriente para el Pi, LCD y periféricos o sensores USB adicionales.

Si alimenta la pantalla LCD por separado, es recomendable utilizar una fuente de alimentación regulada de 5 V dedicada o alimentar la pantalla directamente desde la fuente principal para evitar sobrecargar las líneas eléctricas de la Pi3.

Consideraciones adicionales al usar pantallas LCD con

generación de calor Pi3

y gestión térmica

Un mayor consumo de corriente generalmente se correlaciona con una mayor generación de calor. Tanto la Raspberry Pi 3 como la pantalla LCD producen calor durante el funcionamiento, especialmente cuando la luz de fondo está a pleno brillo. Garantizar una ventilación adecuada o agregar disipadores de calor puede ayudar a mantener temperaturas de funcionamiento óptimas y evitar el estrangulamiento térmico o daños.

Impacto en proyectos alimentados por batería

Para proyectos Pi3 portátiles o alimentados por batería, comprender cuánta corriente consume para las configuraciones de pantalla LCD Pi3 es vital para estimar la duración de la batería con precisión. Dado que la retroiluminación LCD consume una parte significativa de la energía, reducir el brillo o usar alternativas de pantalla de bajo consumo puede prolongar considerablemente la duración de la batería.

Interferencia e integridad

de la señal Alimentar una pantalla LCD y Pi3 desde la misma fuente a veces puede causar ruido eléctrico o fluctuaciones de voltaje, especialmente si la fuente de alimentación es inadecuada. El uso de cables de calidad, conexión a tierra adecuada y posiblemente líneas eléctricas separadas para la pantalla puede ayudar a mantener la integridad de la señal y reducir el parpadeo o las fallas de la pantalla.

Solución de problemas de alimentación relacionados con las pantallas LCD en Pi3

Síntomas de suministro de corriente insuficiente

Si la fuente de alimentación no puede proporcionar suficiente corriente para la pantalla Pi3 y LCD, los síntomas pueden incluir reinicios aleatorios, parpadeo de la pantalla, pantalla tenue o en blanco y desconexiones de dispositivos USB. Monitorear los niveles de voltaje con un multímetro o usar herramientas de software para verificar las advertencias de bajo voltaje puede ayudar a diagnosticar problemas de energía.

Soluciones a problemas relacionados con la energía

- Actualice a una fuente de alimentación de mayor potencia (al menos 2,5 A a 5 V)

- Utilice concentradores USB alimentados para periféricos

- Alimente la pantalla LCD por separado con una fuente regulada

- Reduzca el brillo de la luz de fondo para reducir el consumo de corriente

- Compruebe y sustituya los cables de alimentación de baja calidad o finos que provocan caídas de tensión

Conclusión

Comprender cuánta corriente consume para las configuraciones de pantalla LCD Pi3 es esencial para garantizar un funcionamiento estable y confiable. La Raspberry Pi 3 generalmente consume alrededor de 400 mA, mientras que una pantalla LCD oficial de 7 pulgadas agrega aproximadamente 500 mA. Incluyendo la corriente de retroiluminación, la corriente total puede acercarse a 1A en condiciones normales de uso. Por lo tanto, se recomienda una fuente de alimentación de 2,5 A para proporcionar suficiente corriente con espacio libre para periféricos.

Ajustar el brillo de la luz de fondo y elegir los tipos de LCD adecuados puede ayudar a administrar el consumo de energía, especialmente en proyectos portátiles o con baterías. Asegúrese siempre de que su fuente de alimentación sea estable y capaz de suministrar la corriente necesaria para evitar la inestabilidad del sistema. Además, considere la gestión térmica y la calidad de la energía para mantener un rendimiento óptimo y la longevidad de su configuración Pi3 y LCD.

Preguntas frecuentes

1. ¿Cuánta corriente consume la Raspberry Pi 3 sin periféricos?

La Raspberry Pi 3 generalmente consume alrededor de 300 mA en reposo y hasta 400 mA en carga activa normal sin periféricos conectados.

2. ¿Cuál es el consumo actual típico de la pantalla táctil oficial de Raspberry Pi de 7 pulgadas?

La pantalla táctil LCD oficial de Raspberry Pi de 7 pulgadas suele consumir alrededor de 500 mA a 5 V, incluida la luz de fondo.

3. ¿Puedo alimentar la pantalla LCD directamente desde los pines de 5V de la Pi3?

Puede alimentar pequeñas pantallas LCD desde los pines de 5V de la Pi3 si el consumo total de corriente se mantiene dentro del presupuesto de energía de la Pi. Para pantallas más grandes como la pantalla oficial de 7 pulgadas, es mejor usar una fuente de alimentación dedicada o alimentar la pantalla directamente desde la fuente principal de 5V para evitar sobrecargar la Pi.

4. ¿Cómo afecta el brillo de la luz de fondo al consumo de corriente?

El brillo de la luz de fondo afecta significativamente el consumo de corriente. Un brillo más alto aumenta el consumo de corriente (generalmente de 120 mA a 160 mA para muchas luces de fondo LCD), mientras que atenuar o apagar la luz de fondo reduce el uso de energía.

5. ¿Qué clasificación de fuente de alimentación se recomienda para Pi3 con pantalla LCD?

Se recomienda una fuente de alimentación de 5 V con una potencia nominal de al menos 2,5 A para alimentar de forma segura una Raspberry Pi 3 junto con una pantalla LCD y otros periféricos, lo que proporciona suficiente margen de corriente para un funcionamiento estable.
