Las pantallas táctiles capacitivas se han convertido en una parte integral de la tecnología moderna, revolucionando la forma en que interactuamos con los dispositivos. Desde teléfonos inteligentes y tabletas hasta quioscos y cajeros automáticos, las pantallas táctiles capacitivas brindan una experiencia de usuario perfecta a través de su sensibilidad y capacidad de respuesta. Este artículo profundiza en el funcionamiento de las pantallas táctiles capacitivas, sus tipos, ventajas, problemas comunes y tendencias futuras, al mismo tiempo que proporciona ayudas visuales y videos para mejorar la comprensión.

¿Qué es una pantalla táctil capacitiva?

Una pantalla táctil capacitiva es una pantalla que utiliza las propiedades eléctricas del cuerpo humano para detectar el tacto. A diferencia de las pantallas táctiles resistivas, que dependen de la presión, las pantallas capacitivas responden a las propiedades conductoras de un dedo o un lápiz óptico especializado. Cuando un usuario toca la pantalla, altera el campo electrostático en ese punto, lo que permite que el dispositivo registre el toque.

¿Cómo funcionan las pantallas táctiles capacitivas?

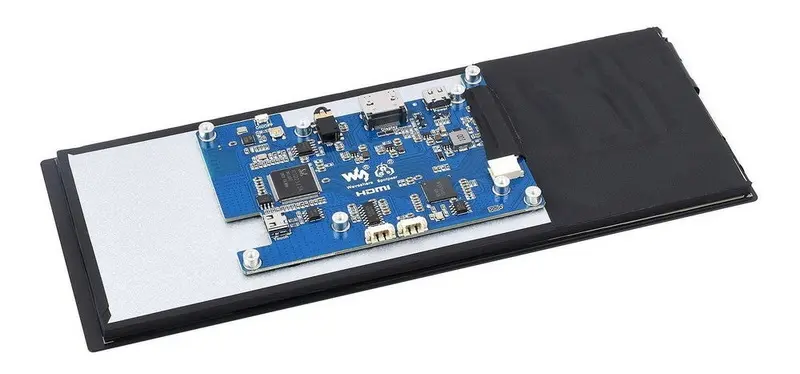

Las pantallas táctiles capacitivas constan de varias capas:

- Panel de vidrio: la capa superior generalmente está hecha de vidrio, lo que proporciona durabilidad y claridad.

- Capa conductora: debajo del vidrio hay un material conductor transparente, a menudo óxido de indio y estaño (ITO), que forma una cuadrícula de electrodos.

- Capa aislante: esta capa separa el material conductor de la pantalla subyacente.

Cuando un dedo se acerca o toca la pantalla, crea un condensador de acoplamiento entre el dedo y la capa conductora. Este cambio en la capacitancia es detectado por sensores ubicados en varios puntos de la pantalla.

Tipos de pantallas táctiles capacitivas

Hay dos tipos principales de pantallas táctiles capacitivas:

- Pantallas táctiles capacitivas de superficie: utilizan una sola capa conductora. Los sensores se encuentran en las esquinas de la pantalla. Cuando un dedo toca la pantalla, extrae carga de las esquinas, lo que permite detectar la ubicación táctil.

- Pantallas táctiles capacitivas proyectadas (PCAP): Cuentan con una matriz de filas y columnas de electrodos. Este diseño permite una mayor precisión y capacidades multitáctiles. Puede detectar múltiples toques simultáneos, lo que permite gestos como pellizcar para hacer zoom.

Principio de funcionamiento

El principio de funcionamiento de las pantallas táctiles capacitivas se puede resumir de la siguiente manera:

1. Matriz de electrodos: En las pantallas capacitivas proyectadas, los electrodos están dispuestos en un patrón de cuadrícula debajo de la superficie del vidrio.

2. Cambio de capacitancia: Cuando se acerca un objeto conductor (como un dedo), altera la capacitancia en ese punto de la cuadrícula.

3. Procesamiento de señal: el cambio en la capacitancia es procesado por un controlador para determinar la ubicación exacta del toque.

Este método permite una detección precisa incluso con toques muy ligeros.

Ventajas de las pantallas táctiles capacitivas

Las pantallas táctiles capacitivas ofrecen varias ventajas sobre otras tecnologías:

- Alta sensibilidad: Responden a toques ligeros, proporcionando una experiencia de usuario intuitiva.

- Capacidad multitáctil: Pueden detectar múltiples puntos de contacto simultáneamente.

- Durabilidad: La superficie de vidrio sólido es resistente a los arañazos y al desgaste.

- Claridad: Las pantallas capacitivas proporcionan imágenes más nítidas y una mejor reproducción del color en comparación con las pantallas resistivas.

- No se requiere calibración: la mayoría de las pantallas táctiles capacitivas vienen precalibradas para su uso inmediato.

Problemas comunes con las pantallas táctiles capacitivas

A pesar de sus ventajas, las pantallas táctiles capacitivas pueden encontrar varios problemas comunes:

1. Falta de respuesta: Esto puede ocurrir debido a la suciedad o la grasa en la pantalla o daños en el panel del sensor.

2. Fantasma: A veces, las pantallas capacitivas pueden registrar toques que no se realizaron debido a problemas de interferencia o sensibilidad.

3. Problemas de sensibilidad: Las cubiertas protectoras gruesas pueden reducir la sensibilidad; el uso de guantes también puede dificultar la funcionalidad a menos que estén diseñados para uso capacitivo.

4. Toques accidentales: Los factores ambientales como la fuerte retroiluminación pueden provocar entradas no deseadas.

5. Puntos de deriva o salto: Esto puede suceder debido a un mal funcionamiento del hardware o interferencia externa de dispositivos electrónicos cercanos.

Aplicaciones de las pantallas táctiles capacitivas

Las pantallas táctiles capacitivas se utilizan ampliamente en diversas industrias debido a su versatilidad y eficacia:

- Electrónica de consumo: Los teléfonos inteligentes y las tabletas utilizan tecnología capacitiva para una interacción intuitiva, lo que permite a los usuarios navegar por las aplicaciones sin problemas.

- Cuidado de la salud: Los dispositivos médicos, como los sistemas de monitoreo de pacientes y los equipos de diagnóstico, se benefician de una entrada rápida de datos y una fácil navegación a través de interfaces receptivas.

- Venta minorista: los sistemas de punto de venta y los quioscos de autoservicio aprovechan la tecnología táctil capacitiva para mejorar la participación del cliente y agilizar las transacciones.

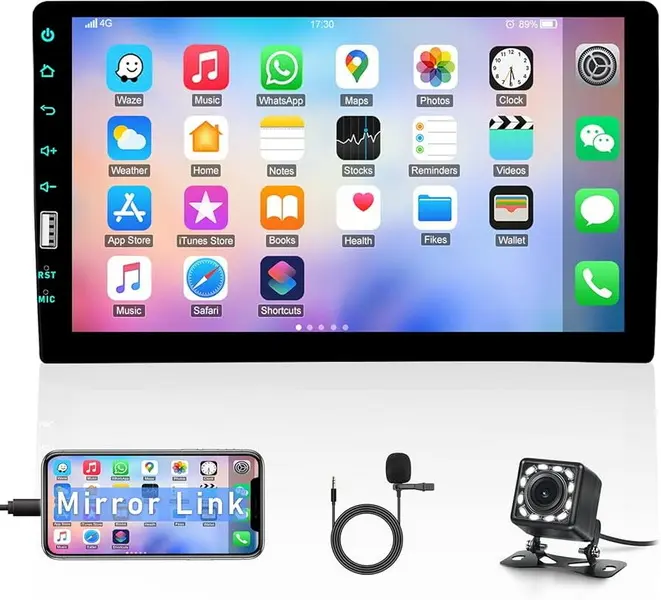

- Automotriz: Los sistemas de información y entretenimiento en el automóvil utilizan pantallas capacitivas para las funciones de navegación y control, ofreciendo a los conductores una interfaz intuitiva y minimizando las distracciones.

- Control industrial: Las pantallas táctiles capacitivas mejoran la eficiencia en los entornos de fabricación al permitir a los operadores monitorear los procesos fácilmente sin botones o perillas físicas.

Tendencias futuras en la tecnología de pantalla táctil capacitiva

El futuro de la tecnología táctil capacitiva parece prometedor con varias tendencias emergentes:

- Pantallas flexibles: Las innovaciones en materiales podrían conducir a pantallas capacitivas flexibles y plegables adecuadas para diversas aplicaciones. Tal flexibilidad podría revolucionar el diseño del dispositivo, permitiendo a los fabricantes crear nuevos factores de forma que mejoren la portabilidad sin sacrificar la funcionalidad.

- Reconocimiento de gestos: Los algoritmos mejorados permitirán interacciones más intuitivas sin contacto directo. Esta capacidad podría conducir a nuevas aplicaciones en campos como la realidad virtual (VR), donde los usuarios interactúan con entornos digitales sin problemas.

- Integración con Realidad Aumentada (AR): A medida que la tecnología AR continúa evolucionando, integrarla con pantallas táctiles capacitivas podría crear experiencias inmersivas que combinen el contenido digital con el mundo real.

- Integración de retroalimentación háptica: Los desarrollos futuros pueden incluir tecnologías de retroalimentación háptica que brindan respuestas táctiles cuando los usuarios interactúan con pantallas capacitivas, mejorando la experiencia general del usuario al simular sensaciones físicas durante las interacciones táctiles.

Proceso de fabricación de pantallas táctiles capacitivas

El proceso de fabricación de pantallas táctiles capacitivas implica varios pasos intrincados:

1. Preparación del sustrato: El proceso comienza con la preparación de un sustrato de vidrio que sirve como base para la superficie de la pantalla táctil. El vidrio se limpia a fondo para eliminar cualquier impureza o contaminante antes de aplicar los recubrimientos necesarios para la funcionalidad.

2. Aplicación de recubrimiento ITO: Una capa conductora transparente hecha típicamente de óxido de indio y estaño (ITO) se deposita sobre la superficie del vidrio utilizando técnicas como pulverización catódica o deposición química de vapor. Este recubrimiento es crucial para crear conductividad cuando interactúa con toques en el sustrato.

3. Formación de patrones: Los patrones microscópicos se graban en la capa ITO para formar electrodos que detectarán cambios en la capacitancia cuando sean tocados por objetos conductores como los dedos. Este paso implica técnicas de fotolitografía en las que los materiales sensibles a la luz definen patrones en la superficie del sustrato antes de grabar las áreas no deseadas.

4. Ensamblaje de capas: la capa del sensor de la pantalla táctil se lamina sobre el vidrio de la cubierta con adhesivos transparentes que garantizan una interferencia mínima con la sensibilidad táctil mientras mantienen la claridad óptica. Los procesos de vacío se emplean durante esta etapa para eliminar las burbujas de aire entre las capas, mejorando el rendimiento general.

5. Pruebas de garantía de calidad: después del ensamblaje, cada pantalla táctil se somete a pruebas rigurosas de capacidad de respuesta, durabilidad y rendimiento óptico antes de empaquetarse para su distribución. La garantía de calidad garantiza que cada unidad cumpla con los estándares de la industria y las expectativas del cliente en cuanto a rendimiento en aplicaciones del mundo real.

Conclusión

Las pantallas táctiles capacitivas han transformado nuestra interacción con la tecnología al proporcionar interfaces intuitivas y receptivas en varios dispositivos. Su capacidad para detectar múltiples toques simultáneamente y su alta sensibilidad los hacen ideales para aplicaciones modernas en electrónica de consumo, atención médica, comercio minorista, industrias automotrices y más. Sin embargo, comprender su funcionamiento y los posibles problemas es esencial para un uso y mantenimiento óptimos. A medida que miramos hacia avances futuros, como pantallas flexibles y capacidades mejoradas de reconocimiento de gestos, está claro que la tecnología táctil capacitiva continuará dando forma a la forma en que nos relacionamos con nuestros dispositivos de maneras cada vez más interactivas.

Preguntas relacionadas

1. ¿Cuál es la diferencia entre pantallas táctiles capacitivas y resistivas?

Las pantallas táctiles capacitivas detectan la entrada a través de cambios en los campos eléctricos causados por objetos conductores como los dedos, mientras que las pantallas resistivas se basan en la presión aplicada a dos capas conductoras separadas por un espacio de aire o material de cristal líquido.

2. ¿Por qué las pantallas capacitivas no funcionan con guantes?

La mayoría de los guantes están hechos de materiales que no conducen bien la electricidad; por lo tanto, no pueden crear los cambios de campo electrostático necesarios para la detección en pantallas capacitivas estándar.

3. ¿Pueden funcionar las pantallas táctiles capacitivas en condiciones húmedas?

Sí, muchas pantallas táctiles capacitivas modernas están diseñadas para funcionar en condiciones húmedas; sin embargo, la humedad excesiva a veces puede provocar un comportamiento errático o toques falsos.

4. ¿Cómo mejoran la precisión las pantallas táctiles capacitivas proyectadas?

Las pantallas táctiles capacitivas proyectadas utilizan una cuadrícula de electrodos que les permite detectar cambios en la capacitancia en múltiples puntos simultáneamente, mejorando la precisión y permitiendo la funcionalidad multitáctil.

5. ¿Qué mantenimiento requieren las pantallas táctiles capacitivas?

Se recomienda una limpieza regular con paños suaves y soluciones de limpieza adecuadas para evitar la acumulación de suciedad que puede afectar la capacidad de respuesta. Además, asegurarse de que ningún objeto pesado presione contra ellos puede ayudar a mantener su integridad.
