¿Cómo elegir un módulo de pantalla LCD TFT?

>>

Elegir el módulo de pantalla LCD TFT adecuado para su proyecto puede ser una tarea abrumadora, dada la amplia gama de opciones disponibles en el mercado. Las pantallas LCD TFT (transistores de película delgada) se utilizan ampliamente en diversas aplicaciones, desde electrónica de consumo hasta dispositivos industriales, debido a su calidad de imagen y capacidad de respuesta superiores. Esta guía lo guiará a través de los factores esenciales a considerar al seleccionar un módulo de pantalla LCD TFT, asegurándose de que tome una decisión informada adaptada a sus necesidades específicas.

Comprender la tecnología TFT LCD

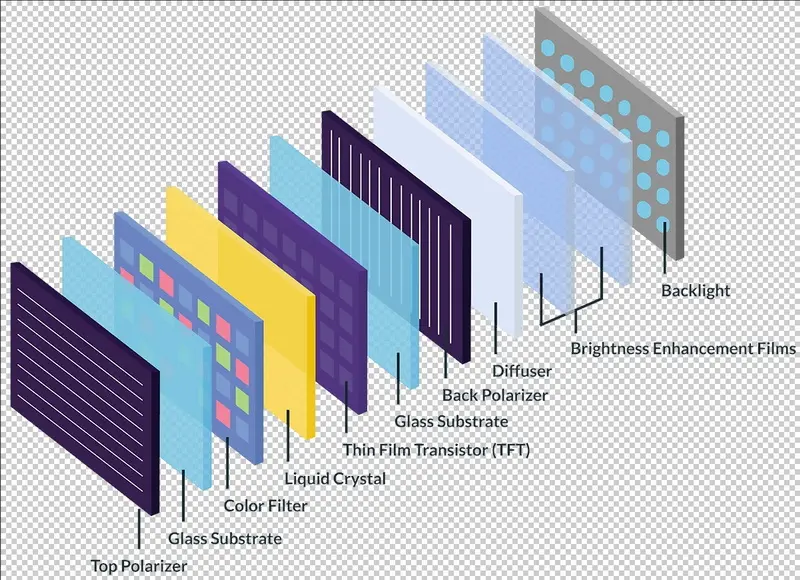

Antes de sumergirse en el proceso de selección, es crucial comprender qué es una pantalla LCD TFT y cómo funciona. Una pantalla LCD TFT consta de varios componentes clave:

- Sustrato de matriz TFT: Aquí es donde se encuentran los transistores de película delgada, lo que permite el control de píxeles individuales.

- Sustrato de filtro de color: Esta capa agrega color a la pantalla mediante el uso de filtros rojos, verdes y azules.

- Capa de cristal líquido: Esta capa manipula la luz para crear imágenes.

- Unidad de retroiluminación: Proporciona iluminación para la pantalla.

- CI de controlador: Controle las operaciones de la pantalla y administre las señales.

La combinación de estos componentes permite una reproducción de imágenes de alta calidad con colores vibrantes y detalles nítidos. Comprender estos componentes ayuda a apreciar por qué ciertas especificaciones son más importantes que otras según su aplicación.

Consideraciones clave al elegir un módulo de pantalla LCD TFT Al

seleccionar un módulo LCD TFT, tenga en cuenta los siguientes factores:

1. Tamaño

El tamaño de la pantalla es una de las primeras consideraciones. Debe determinar tanto las dimensiones del contorno (ancho, alto, grosor) como el área activa (la parte de la pantalla que muestra el contenido). Los tamaños comunes varían de 1.0" a 32" dependiendo de las necesidades de su aplicación.

Por ejemplo, las pantallas más pequeñas se utilizan a menudo en dispositivos portátiles como teléfonos inteligentes o consolas de juegos portátiles, mientras que las pantallas más grandes se prefieren en televisores y monitores. El espacio físico disponible en el diseño de su dispositivo también puede limitar sus opciones.

2. Resolución

La resolución afecta significativamente la claridad y nitidez de las imágenes mostradas. Las resoluciones más altas proporcionan mejores detalles, lo cual es esencial para aplicaciones que requieren imágenes precisas. Por ejemplo, una resolución de 1920x1080 (Full HD) es adecuada para la mayoría de los productos electrónicos de consumo, mientras que las resoluciones 4K (3840x2160) se están convirtiendo en estándar en las pantallas de gama alta.

Además, considere la densidad de píxeles (medida en píxeles por pulgada o PPI). Un PPI más alto significa que se empaquetan más píxeles en cada pulgada de espacio de pantalla, lo que da como resultado imágenes más nítidas. Esto es particularmente importante para aplicaciones como imágenes médicas o diseño gráfico donde los detalles son primordiales.

3. Brillo

El brillo es crucial para la legibilidad en diversas condiciones de iluminación. Las pantallas con niveles de brillo más altos (medidos en nits) son necesarias para aplicaciones al aire libre donde la luz solar puede borrar las imágenes. Los niveles de brillo estándar van desde 200 nits para pantallas interiores hasta más de 1000 nits para pantallas legibles a la luz del sol.

También es importante considerar cómo el brillo afecta el consumo de energía; un brillo más alto generalmente conduce a un mayor uso de energía. Por lo tanto, equilibrar los requisitos de brillo con la eficiencia energética es esencial, especialmente para los dispositivos que funcionan con baterías.

4. Ángulo de visión

El ángulo de visión determina qué tan bien se puede ver la pantalla desde diferentes perspectivas. Los paneles TN (Twisted Nematic) suelen tener ángulos de visión limitados, mientras que los paneles IPS (In-Plane Switching) ofrecen ángulos más amplios, lo que los hace más adecuados para aplicaciones en las que puede haber varios visores.

Por ejemplo, si está diseñando una solución de señalización digital que los transeúntes verán desde varios ángulos, sería preferible un panel IPS debido a sus ángulos de visión superiores y consistencia de color en diferentes perspectivas.

5. Relación de contraste

La relación de contraste afecta qué tan bien se destacan las imágenes sobre su fondo. Una relación de contraste más alta significa negros más profundos y blancos más brillantes, lo que mejora la calidad general de la imagen. Por ejemplo, las pantallas IPS generalmente tienen relaciones de contraste más altas en comparación con las pantallas TN.

Una buena relación de contraste es particularmente importante para aplicaciones de medios donde la precisión del color y la vitalidad son críticas. En entornos sensibles al contraste, como estudios de fotografía o edición de vídeo, elegir una pantalla con una alta relación de contraste puede marcar una diferencia significativa en la calidad de salida visual.

6. Capacidad de pantalla táctil

Si su aplicación requiere la interacción del usuario, considere si necesita una función de pantalla táctil. Las pantallas táctiles capacitivas ofrecen una mejor capacidad de respuesta y capacidades multitáctiles que las pantallas táctiles resistivas, pero pueden ser más caras.

La tecnología de pantalla táctil ha evolucionado significativamente; las pantallas capacitivas modernas pueden admitir gestos como pellizcar para hacer zoom y movimientos de deslizamiento que mejoran la experiencia del usuario en aplicaciones que van desde teléfonos inteligentes hasta quioscos interactivos.

7. Rango de temperatura

Para aplicaciones industriales o al aire libre, asegúrese de que la pantalla pueda funcionar de manera efectiva dentro de rangos de temperatura específicos. Algunos módulos están diseñados para funcionar en temperaturas extremas (-30 °C a +80 °C), mientras que otros solo pueden funcionar dentro de rangos estándar (-20 °C a +70 °C).

Comprender el entorno operativo es crucial, ya que las temperaturas extremas pueden afectar no solo el rendimiento sino también la longevidad. Las pantallas sometidas a condiciones adversas pueden requerir medidas de protección adicionales, como carcasas o revestimientos especializados.

8. Compatibilidad de interfaz

Los diferentes módulos LCD TFT vienen con varias interfaces, como HDMI, LVDS, MIPI, SPI y conexiones MCU paralelas. Asegúrese de que el módulo elegido sea compatible con los requisitos de su sistema y pueda manejar la transferencia de datos de manera eficiente.

La compatibilidad se extiende más allá de las conexiones físicas; también incluye soporte de software. Asegúrese de que las bibliotecas y los controladores estén disponibles para la interfaz elegida para facilitar la integración en su proyecto sin problemas.

9. Durabilidad y confiabilidad

Si su aplicación involucra entornos hostiles o uso frecuente, opte por pantallas que sean resistentes o tengan recubrimientos protectores para resistir el desgaste. Considere características como tratamientos antideslumbrantes o superficies de vidrio endurecido que puedan resistir rayones e impactos.

La confiabilidad también implica evaluar las garantías del fabricante y los servicios de soporte; los fabricantes de renombre a menudo brindan garantías extendidas en sus productos que pueden ser indicativas de su confianza en la durabilidad.

Pasos prácticos para seleccionar un módulo de pantalla LCD TFT

1. Defina su aplicación: describa claramente para qué necesita la pantalla, ya sea para un teléfono inteligente, equipos industriales o señalización digital.

2. Evalúe su entorno: Determine si la pantalla se utilizará en interiores o exteriores y considere factores como las fluctuaciones de temperatura y la exposición a la humedad.

3. Compare especificaciones: Utilice gráficos o tablas de comparación de proveedores para evaluar diferentes modelos según el tamaño, la resolución, el brillo, la relación de contraste y otras especificaciones.

4. Solicite muestras: Si es posible, obtenga muestras de los fabricantes para probarlas en su aplicación específica antes de realizar una compra al por mayor.

5. Verifique las reseñas y el soporte: Investigue la reputación de los proveedores a través de las reseñas de los clientes y asegúrese de que ofrezcan un buen soporte posventa y opciones de garantía.

6. Evalúe el costo frente al rendimiento: Si bien puede ser tentador elegir la opción más barata disponible, considere los costos a largo plazo asociados con problemas de rendimiento o fallas que podrían surgir de componentes de menor calidad.

7. Manténgase actualizado sobre las tendencias: La tecnología detrás de las pantallas LCD TFT continúa evolucionando rápidamente; mantenerse al tanto de los nuevos desarrollos puede ayudarlo a tomar decisiones mejor informadas sobre qué tecnologías podrían beneficiar sus proyectos en el futuro.

Conclusión

La elección del módulo de pantalla LCD TFT adecuado implica una cuidadosa consideración de varios factores, como el tamaño, la resolución, el brillo, el ángulo de visión, la capacidad de la pantalla táctil, el rango de temperatura, la compatibilidad de la interfaz, la durabilidad y la fiabilidad. Al evaluar minuciosamente estos aspectos en función de sus necesidades específicas y los requisitos de la aplicación, puede seleccionar con confianza un módulo que no solo cumpla sino que supere sus expectativas.

Preguntas relacionadas

1. ¿Cuál es la diferencia entre las pantallas TN e IPS?

Las pantallas TN (Twisted Nematic) son generalmente más baratas, pero tienen ángulos de visión limitados y una precisión de color más baja en comparación con las pantallas IPS (In-Plane Switching) que ofrecen ángulos de visión más amplios y una mejor reproducción del color, pero a un costo más alto.

2. ¿Cómo afecta el brillo al rendimiento de la pantalla?

Los niveles de brillo más altos mejoran la visibilidad en condiciones de iluminación brillante, como la luz solar; sin embargo, también pueden conducir a un mayor consumo de energía.

3. ¿Puedo usar una pantalla LCD TFT sin pantalla táctil?

Sí, muchas aplicaciones no requieren funcionalidad táctil; las pantallas LCD TFT no táctiles estándar están disponibles para tales usos.

4. ¿Qué factores influyen en el consumo de energía en las pantallas LCD TFT?

El consumo de energía está influenciado por la configuración de brillo de la luz de fondo, la resolución de la pantalla y las frecuencias de actualización, la profundidad de color que se muestra y la eficiencia de los circuitos integrados del controlador utilizados en el módulo.

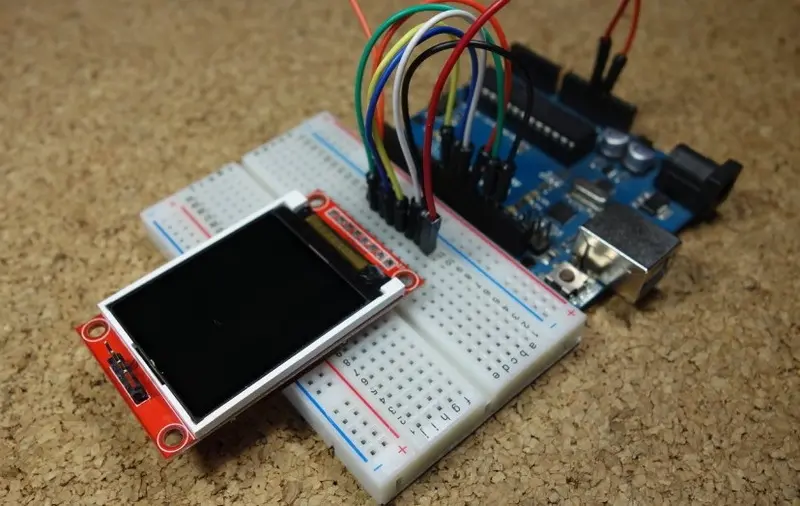

5. ¿Cómo conecto un módulo LCD TFT a un Arduino?

Puede conectar un módulo LCD TFT utilizando SPI o interfaces paralelas según su modelo específico; bibliotecas como Adafruit_ILI9341 o MCUFRIEND pueden facilitar esta conexión con códigos de muestra disponibles en línea.

Esta guía completa debería servirle como un recurso valioso en su viaje hacia la selección del módulo de pantalla LCD TFT ideal para las necesidades de su proyecto.
