La interfaz de una pantalla táctil resistiva de 4 hilos con un Arduino es un proyecto emocionante que mejora su comprensión de la electrónica y la programación. Esta guía lo guiará a través de todo el proceso, desde comprender los componentes involucrados hasta conectar la pantalla y escribir el código necesario.

Comprender la pantalla táctil resistiva de 4 hilos

Una pantalla táctil resistiva de 4 hilos consta de dos capas flexibles separadas por un espacio delgado. Cuando se aplica presión a la pantalla, estas capas entran en contacto, lo que permite que el sistema detecte la ubicación táctil. Cada capa tiene dos cables, que corresponden a los ejes X e Y:

- X+ e X-: Se utilizan para medir coordenadas táctiles horizontales.

- Y+ e Y-: Se utilizan para medir coordenadas táctiles verticales.

Este diseño simple hace que las pantallas táctiles resistivas sean rentables y fáciles de usar, aunque generalmente son menos sensibles que las pantallas táctiles capacitivas. A diferencia de las pantallas capacitivas que dependen de las propiedades eléctricas del cuerpo humano, las pantallas resistivas pueden ser activadas por cualquier objeto, incluido un lápiz óptico o una mano enguantada, lo que las hace versátiles para diversas aplicaciones.

Componentes requeridos

Para comenzar, necesitarás los siguientes componentes:

- Placa Arduino: Cualquier modelo funcionará, pero el Arduino Uno se usa comúnmente.

- Panel de pantalla táctil resistiva de 4 hilos: Asegúrate de que sea compatible con tu Arduino.

- Cables de placa de pruebas y puentes: Para conexiones fáciles.

- Resistencias: Normalmente, se utilizan resistencias de 10k ohmios para la división de voltaje.

- Fuente de alimentación: Asegúrese de que su Arduino tenga la alimentación adecuada.

Guía paso a paso para conectar la pantalla táctil

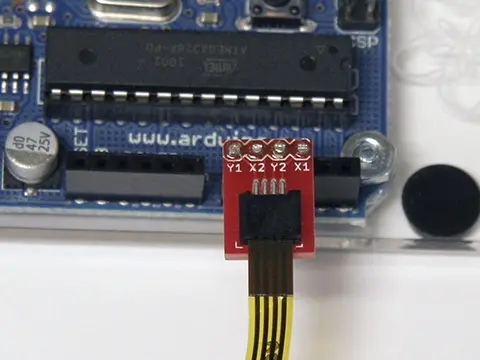

Paso 1: Identifique los cables

La pantalla táctil tendrá cuatro cables, generalmente etiquetados de la siguiente manera:

- X+

- X-

- Y+

- Y-

Comprender estas etiquetas es crucial para interactuar correctamente con su Arduino.

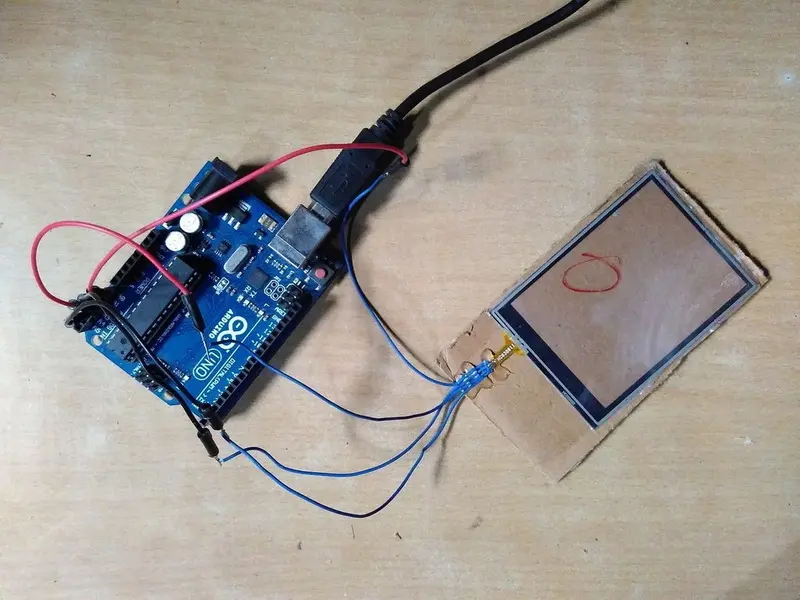

Paso 2: Conecte los cables

Use cables de puente para conectar la pantalla táctil al Arduino de la siguiente manera:

- X+ al pin analógico A0

- X- al pin analógico A1

- Y+ al pin analógico A2

- Y- al pin analógico A3

Paso 3: Configurar los divisores de voltaje con resistencias

Para estabilizar las lecturas desde la pantalla táctil, deberá configurar los divisores de voltaje usando resistencias:

1. Conecte un extremo de una resistencia de 10k ohmios al cable X+ y el otro extremo a tierra (GND).

2. Repita esto para el cable Y +.

Esta configuración ayuda a obtener lecturas estables de los pines analógicos.

Cómo funciona

Cuando toca la pantalla, la presión hace que dos capas de material conductor entren en contacto. El Arduino mide los cambios de voltaje en puntos específicos (las coordenadas X e Y), que corresponden a donde tocaste. Las lecturas de voltaje se pueden convertir en coordenadas que se pueden usar en sus aplicaciones.

El principio básico implica el uso de entradas analógicas en el Arduino para leer estos voltajes. Al aplicar un voltaje conocido a través de un eje mientras mide en otro, puede determinar en qué parte de ese eje se produjo un toque. Este proceso se repite para ambos ejes.

Proceso de calibración

La calibración es esencial para una detección táctil precisa. Puede crear una rutina de calibración simple que asigne lecturas de voltaje sin procesar a las coordenadas de la pantalla. Este proceso generalmente implica tocar puntos específicos en la pantalla y registrar las lecturas correspondientes.

Por ejemplo, puede definir cuatro esquinas de la pantalla como puntos de calibración. Al tocar estos puntos y anotar sus lecturas asociadas, puede desarrollar una función de asignación que traduzca los valores sin procesar en coordenadas utilizables en su pantalla.

Aplicaciones de las pantallas táctiles resistivas de 4 hilos

Las pantallas táctiles resistivas se utilizan ampliamente en diversas aplicaciones debido a su versatilidad y rentabilidad:

- Paneles de control industriales: Se utilizan para el control de maquinaria y equipos donde se requiere la participación del usuario.

- Sistemas de punto de venta: Comunes en entornos minoristas para transacciones donde es necesaria una interacción rápida.

- Sistemas de automatización del hogar: Permite a los usuarios controlar dispositivos domésticos inteligentes a través de una interfaz intuitiva.

- Dispositivos médicos: Se utiliza en sistemas de monitoreo de pacientes donde la entrada precisa es fundamental.

- Electrónica de consumo: se encuentra en dispositivos como unidades GPS y consolas de juegos portátiles.

Estas aplicaciones se benefician de las capacidades de interacción del usuario proporcionadas por la tecnología resistiva.

Solución de problemas comunes

Estos son algunos problemas comunes que puede encontrar al configurar su pantalla táctil resistiva:

1. Sin respuesta de la pantalla táctil: Verifique todas las conexiones y asegúrese de que sus resistencias estén colocadas correctamente.

2. Coordenadas táctiles inexactas: Calibre su pantalla táctil ajustando los valores de su rutina en función de las dimensiones específicas de su pantalla.

3. Detección táctil intermitente: asegúrese de que su pantalla táctil esté limpia y libre de residuos o contaminantes que puedan interferir con su funcionamiento.

4. Ruido en las lecturas: Si nota valores fluctuantes cuando no toca la pantalla, considere agregar condensadores a través de las líneas eléctricas o usar técnicas de filtrado de software.

5. Problemas con la fuente de alimentación: asegúrese de que tanto su Arduino como la pantalla táctil reciban la energía adecuada; la energía insuficiente puede provocar un comportamiento errático.

Mejorar su proyecto con funciones adicionales

Una vez que haya interconectado con éxito su pantalla táctil con Arduino, considere mejorar su proyecto con funciones adicionales:

- Interfaz gráfica de usuario (GUI): use bibliotecas como TFT o UTFT para crear interfaces visualmente atractivas que respondan a las entradas táctiles.

- Registro de datos: implemente una funcionalidad que registre datos en función de las interacciones del usuario, ideal para aplicaciones como la automatización del hogar o el monitoreo ambiental.

- Capacidad multitáctil: Aunque es más complejo, agregar soporte multitáctil puede mejorar significativamente la experiencia del usuario en aplicaciones interactivas.

Conclusión

La interfaz de una pantalla táctil resistiva de 4 hilos con un Arduino abre numerosas posibilidades para proyectos interactivos. Siguiendo esta guía, puede conectar correctamente su pantalla táctil y comenzar a desarrollar aplicaciones que respondan a la entrada del usuario. Con un poco de creatividad, puede integrar esta tecnología en varios proyectos que van desde interfaces simples hasta sistemas de control complejos.

El proceso no solo mejora sus habilidades técnicas, sino que también proporciona información sobre cómo se puede mejorar la interacción humano-computadora a través del diseño cuidadoso y la implementación de componentes de hardware.

Preguntas frecuentes

1. ¿Cuáles son algunos problemas comunes al usar una pantalla táctil resistiva con Arduino?

Los problemas comunes incluyen lecturas inexactas debido a una mala calibración, falta de respuesta debido a errores de cableado o detección intermitente causada por escombros en la pantalla.

2. ¿Puedo usar cualquier modelo de Arduino con pantalla táctil resistiva?

Sí, se pueden usar la mayoría de los modelos de Arduino; sin embargo, las placas con más potencia de procesamiento como Arduino Mega pueden manejar la multitarea mejor que las placas más simples como Arduino Uno.

3. ¿Cómo calibro mi pantalla táctil?

La calibración implica ajustar los parámetros del software en función de las mediciones reales tomadas de las dimensiones específicas de la pantalla táctil y las características de respuesta.

4. ¿Cuál es la diferencia entre pantallas táctiles resistivas y capacitivas?

Las pantallas resistivas requieren presión para activarse y se pueden usar con cualquier objeto, mientras que las pantallas capacitivas detectan cambios eléctricos causados por los dedos humanos y generalmente son más sensibles pero requieren contacto directo con la piel.

5. ¿Hay bibliotecas disponibles para facilitar la integración?

Sí, bibliotecas como 'TouchScreen.h' simplifican la lectura de entradas de pantallas táctiles resistivas y se pueden encontrar en varios recursos en línea o a través del Administrador de bibliotecas de Arduino.

Siguiendo esta guía completa, ahora deberías tener una sólida comprensión de cómo conectar una pantalla táctil resistiva de 4 hilos a un Arduino y empezar a crear proyectos interactivos.
