¿Cómo conectar un módulo de pantalla LCD TFT de 1,8 pulgadas a Arduino usando SPI?

Introducción

En el mundo de la electrónica y los proyectos de microcontroladores, la retroalimentación visual suele ser crucial para crear dispositivos interactivos e informativos. Una de las opciones de pantalla más populares y versátiles disponibles para fabricantes e ingenieros es el módulo de pantalla LCD TFT de 1,8 pulgadas con interfaz SPI. Esta solución de pantalla compacta pero potente ofrece un equilibrio perfecto de tamaño, resolución y facilidad de uso, lo que la convierte en una opción ideal para una amplia gama de aplicaciones.

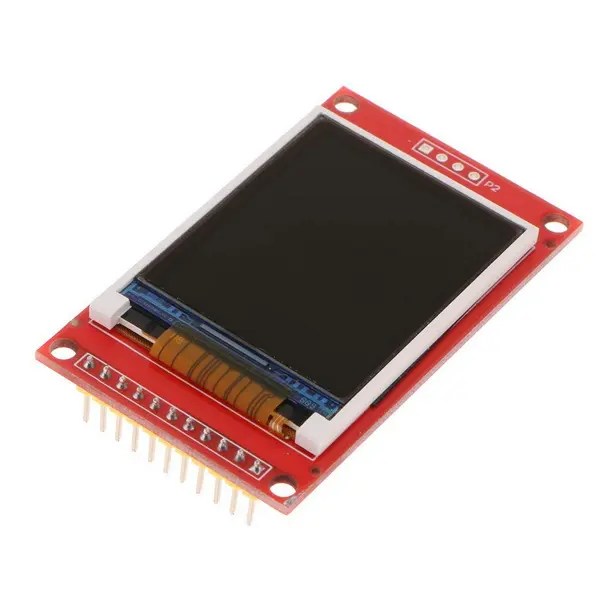

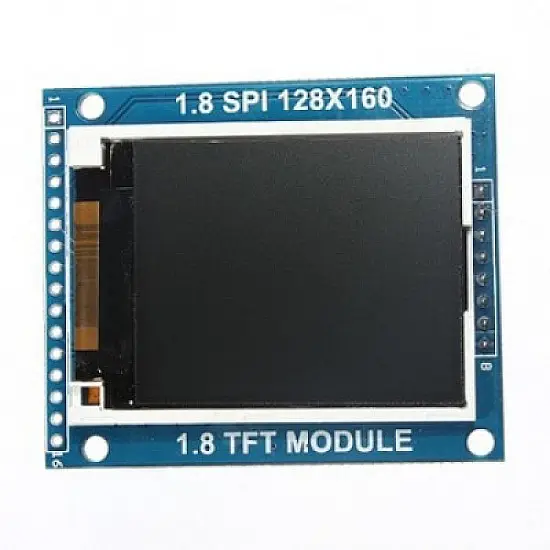

Entendiendo el módulo de pantalla LCD TFT de 1,8 pulgadas

El módulo de pantalla LCD TFT de 1,8 pulgadas es un componente pequeño pero poderoso que tiene un gran impacto en términos de funcionalidad y atractivo visual. TFT significa transistor de película delgada, una tecnología que permite mejorar la calidad de imagen y frecuencias de actualización más rápidas en comparación con las pantallas LCD estándar. Estos módulos suelen tener una resolución de 128x160 píxeles, capaces de mostrar hasta 262.144 colores (profundidad de color de 18 bits).

Una de las características clave de estos módulos de visualización es el uso de la interfaz periférica en serie (SPI) para la comunicación. SPI es un protocolo de comunicación en serie síncrono que permite la transferencia de datos de alta velocidad entre microcontroladores y dispositivos periféricos. Esta interfaz simplifica el proceso de conexión y reduce la cantidad de pines necesarios para la operación, lo que la convierte en una excelente opción para proyectos con disponibilidad limitada de E/S.

Características y especificaciones clave

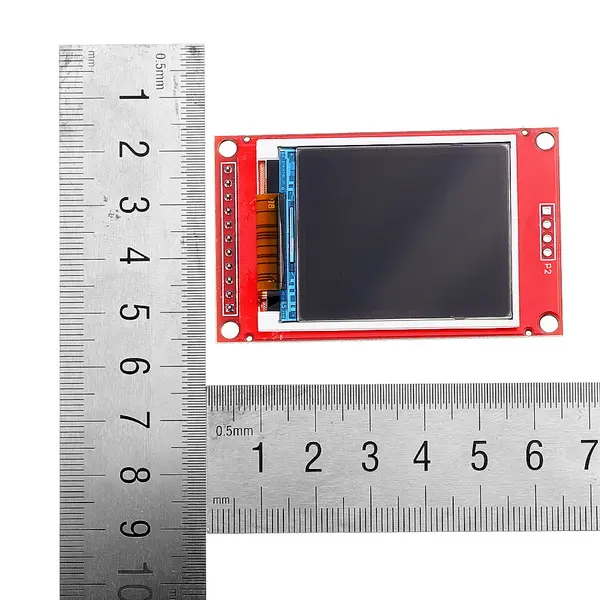

- Tamaño de la pantalla: 1.8 pulgadas en diagonal

- Resolución: 128x160 píxeles

- Profundidad de color: 18 bits (262,144 colores)

- Interfaz: SPI (Interfaz periférica serie)

- IC del controlador: Típicamente ST7735 o compatible

- Voltaje de funcionamiento: generalmente compatible con 3.3V o 5V

- Retroiluminación: LED (a menudo blanco, pero puede variar)

- Ángulo de visión: Amplio ángulo de visión para una visibilidad clara

- Bajo consumo

de energía- Diseño compacto de PCB para una fácil integración

Aplicaciones de los módulos de pantalla LCD TFT de 1,8 pulgadas

La versatilidad de estos módulos de pantalla los hace adecuados para una amplia gama de aplicaciones en varios campos:

1. Dispositivos IoT: controladores domésticos inteligentes, estaciones meteorológicas y lecturas de sensores.

2. Tecnología portátil: relojes inteligentes, rastreadores de actividad física y dispositivos de monitoreo de salud.

3. Paneles de control industrial: interfaces de máquina y pantallas de estado.

4. Automotriz: grupos de indicadores personalizados y sistemas de información y entretenimiento.

5. Proyectos educativos: kits de aprendizaje STEM y pantallas de robótica.

6. Juegos: consolas de juegos portátiles y pantallas de máquinas recreativas.

7. Dispositivos médicos: equipos de monitoreo de pacientes y herramientas de diagnóstico portátiles.

8. Electrónica de consumo: reproductores de MP3, cámaras digitales y pequeños electrodomésticos.

Interfaz con microcontroladores

Una de las mayores ventajas del módulo de pantalla LCD TFT de 1,8 pulgadas con interfaz SPI es su compatibilidad con una amplia gama de microcontroladores. Plataformas populares como Arduino, Raspberry Pi y ESP32 pueden comunicarse fácilmente con estas pantallas, abriendo un mundo de posibilidades para creadores y desarrolladores.

Para los usuarios de Arduino, el proceso de conexión y programación de estas pantallas es sencillo. La biblioteca TFT, que se incluye en las versiones 1.0.5 y posteriores de Arduino IDE, proporciona un sólido conjunto de funciones para controlar la pantalla. Esta biblioteca permite a los usuarios dibujar formas fácilmente, mostrar texto e incluso mostrar imágenes en la pantalla.

Cuando se trabaja con otros microcontroladores, como el ESP32 o la Raspberry Pi, hay bibliotecas similares disponibles que proporcionan funciones de alto nivel para interactuar con la pantalla. Estas bibliotecas abstraen gran parte de la complejidad involucrada en la comunicación directa con el CI del controlador de la pantalla, lo que permite a los desarrolladores concentrarse en crear sus aplicaciones en lugar de preocuparse por los detalles de bajo nivel.

Programación y programación de gráficos

El módulo de pantalla LCD TFT de 1,8 pulgadas abre un mundo de posibilidades creativas. Estas son algunas operaciones gráficas comunes que puede realizar:

1. Dibujo de formas básicas: Las líneas, rectángulos, círculos y triángulos se pueden dibujar fácilmente utilizando las funciones de biblioteca integradas.

2. Visualización de texto: se pueden usar varias fuentes y tamaños para mostrar texto en la pantalla, lo que facilita la creación de interfaces de usuario o la visualización de información.

3. Mostrar imágenes: Muchas bibliotecas admiten la visualización de imágenes de mapa de bits, lo que permite elementos visuales más complejos en sus proyectos.

4. Creación de animaciones: Al actualizar rápidamente la pantalla, puede crear animaciones simples para que sus proyectos sean más dinámicos y atractivos.

5. Implementación de la funcionalidad táctil: algunos módulos LCD TFT de 1,8 pulgadas vienen con capacidades de pantalla táctil, lo que permite interfaces de usuario interactivas.

Consejos para un rendimiento óptimo

Para aprovechar al máximo su módulo de pantalla LCD TFT de 1,8 pulgadas, tenga en cuenta los siguientes consejos:

1. Utilice una fuente de alimentación estable para garantizar un rendimiento constante y evitar fallas en la pantalla.

2. Implemente algoritmos de dibujo eficientes para maximizar las frecuencias de actualización, especialmente para animaciones.

3. Aproveche las capacidades de desplazamiento de hardware de la pantalla para obtener efectos de desplazamiento suaves.

4. Utilice técnicas de doble búfer para actualizaciones sin parpadeos al mostrar gráficos complejos.

5. Optimice su código mediante el uso de características específicas de hardware del controlador de pantalla IC cuando sea posible.

Tendencias y desarrollos futuros

A medida que la tecnología continúa avanzando, podemos esperar ver más mejoras en los módulos de pantalla LCD TFT de 1.8 pulgadas. Algunos desarrollos potenciales incluyen:

1. Resoluciones y profundidades de color más altas para pantallas aún más detalladas y vibrantes.

2. Eficiencia energética mejorada para una mayor duración de la batería en dispositivos portátiles.

3. Capacidades mejoradas de pantalla táctil con soporte multitáctil.

4. Integración de sensores adicionales, como sensores de luz ambiental para el ajuste automático del brillo.

5. Circuitos integrados de controlador de pantalla más robustos y flexibles con funciones avanzadas e interfaces de programación más sencillas.

Conclusión

El módulo de pantalla LCD TFT de 1,8 pulgadas con interfaz SPI es una herramienta versátil y potente para creadores, ingenieros y desarrolladores. Su tamaño compacto, sus vibrantes capacidades de visualización y su facilidad de uso lo convierten en una excelente opción para una amplia gama de proyectos y aplicaciones. A medida que continuamos viendo avances en la tecnología de visualización y la integración de microcontroladores, estos módulos sin duda desempeñarán un papel cada vez más importante en el mundo de los sistemas integrados y los dispositivos IoT.

Ya sea que sea un aficionado que busca agregar un elemento visual a su próximo proyecto de Arduino o un ingeniero profesional que diseña un nuevo producto, el módulo de pantalla LCD TFT de 1.8 pulgadas ofrece un equilibrio perfecto de funcionalidad, tamaño y simplicidad. Al dominar el uso de estas pantallas, abrirás un mundo de posibilidades creativas y llevarás tus proyectos al siguiente nivel.

Preguntas frecuentes

1. P: ¿Cuál es la diferencia entre las pantallas TFT y LCD normales?

R: Las pantallas TFT (transistor de película delgada) utilizan una tecnología de matriz activa que proporciona una mejor calidad de imagen, frecuencias de actualización más rápidas y ángulos de visión más amplios en comparación con las pantallas LCD normales. Cada píxel de una pantalla TFT está controlado por su propio transistor, lo que permite un control más preciso y un rendimiento mejorado.

2. P: ¿Puedo usar un módulo de pantalla LCD TFT de 1,8 pulgadas con microcontroladores de 5 V?

R: Muchos módulos LCD TFT de 1,8 pulgadas están diseñados para funcionar con niveles lógicos de 3,3 V y 5 V. Sin embargo, es esencial verificar las especificaciones de su módulo específico. Algunos pueden requerir cambios de nivel cuando se usan con microcontroladores de 5 V para proteger la pantalla de daños.

3. P: ¿Cómo se muestran las imágenes en un módulo LCD TFT de 1,8 pulgadas?

R: La mayoría de las bibliotecas para estas pantallas admiten la visualización de imágenes de mapa de bits. Por lo general, deberá convertir su imagen a un formato compatible (a menudo una matriz C de datos de píxeles) y luego usar las funciones de dibujo de la biblioteca para representar la imagen en la pantalla. Algunas bibliotecas también proporcionan herramientas para convertir imágenes al formato requerido automáticamente.

4. P: ¿Cuál es el consumo de energía de un módulo de pantalla LCD TFT típico de 1,8 pulgadas?

R: El consumo de energía puede variar según el módulo y el uso específicos, pero generalmente es bastante bajo. En promedio, estas pantallas consumen alrededor de 20-40 mA cuando están activas, siendo la luz de fondo el consumo de energía principal. Algunos módulos ofrecen brillo de retroiluminación ajustable, lo que le permite equilibrar la visibilidad y el consumo de energía.

5. P: ¿Puedo usar un módulo de pantalla LCD TFT de 1,8 pulgadas para aplicaciones al aire libre?

R: Si bien estas pantallas se pueden usar al aire libre, pueden tener una visibilidad reducida bajo la luz solar directa debido a su naturaleza reflectante. Para aplicaciones al aire libre, es posible que deba considerar usar una pantalla con mayor brillo o agregar una película antideslumbrante. Además, asegúrese de que la carcasa sea adecuada para proteger la pantalla de factores ambientales como la humedad y el polvo.
