Introducción Las

pantallas táctiles HDMI son dispositivos versátiles que combinan la funcionalidad de un monitor con la interactividad de una pantalla táctil. Estas pantallas se utilizan comúnmente en diversas aplicaciones, incluidas presentaciones, quioscos y sistemas de automatización del hogar. Sin embargo, configurar y calibrar una pantalla táctil HDMI puede ser un desafío, especialmente para aquellos que son nuevos en estas tecnologías. Este artículo lo guiará a través del proceso de conexión y calibración de una pantalla táctil HDMI, centrándose en problemas y soluciones comunes.

Conectar una pantalla táctil HDMI implica algo más que conectar el cable HDMI. Por lo general, las pantallas táctiles requieren una interfaz separada, como USB, para enviar eventos táctiles a la computadora o dispositivo. Esto se debe a que HDMI es principalmente una entrada de video y no admite la transmisión de datos táctiles. Por lo tanto, es crucial asegurarse de que tanto las interfaces de video como las táctiles estén conectadas correctamente.

La calibración es otro paso crítico en la configuración de una pantalla táctil. Garantiza que la entrada táctil se corresponda con precisión con la salida visual en la pantalla. La calibración implica ajustar la sensibilidad y la alineación de la pantalla para que coincida con las interacciones del usuario con precisión. Este proceso puede variar según el sistema operativo y la tecnología de pantalla táctil utilizada.

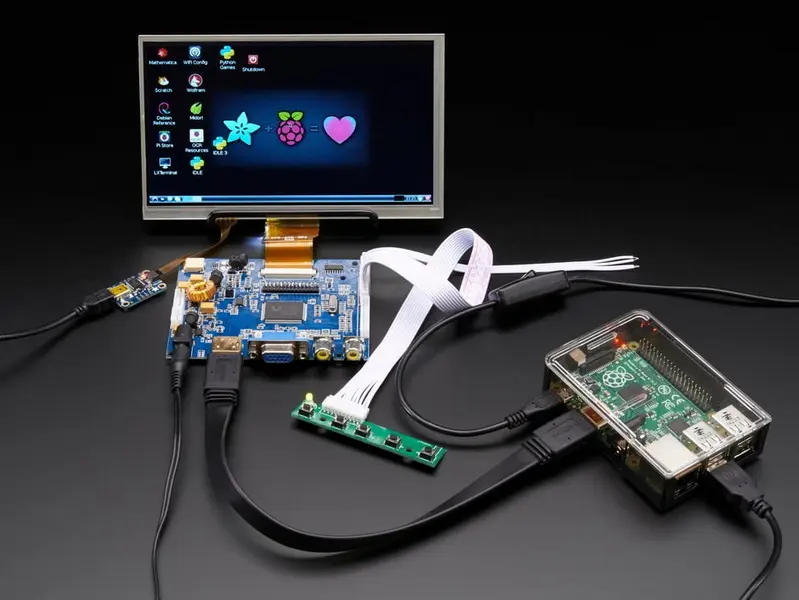

Configuración de una pantalla táctil HDMI

Para configurar una pantalla táctil HDMI, siga estos pasos generales:

1. Conecte el cable HDMI: asegúrese de que el cable HDMI esté bien conectado tanto a la pantalla como al dispositivo (por ejemplo, una computadora o Raspberry Pi). Es esencial verificar si hay daños físicos o conectores doblados en el cable, ya que pueden causar problemas de conectividad[2].

2. Conecte la interfaz táctil: Por lo general, esto implica conectar un cable USB desde la pantalla táctil al dispositivo. Este paso es esencial para habilitar la funcionalidad táctil. Evite el uso de concentradores USB externos o extensores/repetidores/cables USB no aprobados, ya que pueden causar problemas de conectividad[7].

3. Encienda la pantalla: asegúrese de que la pantalla esté encendida y reconocida por el dispositivo. Si la pantalla no se enciende, verifique el cable del adaptador de corriente y asegúrese de que esté correctamente conectado a la fuente de electricidad[7].

4. Instale controladores: Dependiendo de la pantalla y el sistema operativo, es posible que deba instalar controladores específicos para habilitar la funcionalidad táctil. Para sistemas Linux como Raspberry Pi, esto a menudo implica clonar un repositorio y ejecutar un script para configurar la pantalla.

Proceso de calibración

La calibración es un proceso sencillo que requiere interactuar con la pantalla táctil. Así es como funciona normalmente:

- Ejecute la herramienta de calibración: Dependiendo de su sistema, puede usar herramientas como 'xinput_calibrator' para Linux o herramientas de calibración integradas en Windows. Para Windows 10, vaya a "Configuración" > "Sistema" > "Pantalla" y desplácese hacia abajo para acceder a las opciones de calibración[6].

- Puntos de calibración táctiles: El proceso de calibración implica tocar puntos específicos en la pantalla. Estos puntos generalmente se muestran como cruces o puntos, y debe tocarlos con la mayor precisión posible.

- Guardar datos de calibración: Una vez completada la calibración, la herramienta guardará los nuevos datos de calibración. Esto puede implicar la creación o modificación de archivos de configuración.

Técnicas de calibración avanzadas

Los sistemas modernos de pantalla táctil resistiva emplean técnicas de calibración sofisticadas que se extienden más allá del mapeo básico punto a punto. Estos métodos avanzados incorporan múltiples puntos de calibración en la superficie de la pantalla para crear un modelo de transformación de coordenadas completo y preciso. Este enfoque garantiza una precisión más uniforme en toda el área de visualización. Los algoritmos de calibración utilizan varios enfoques matemáticos, incluida la regresión lineal, el ajuste polinómico y las transformaciones no lineales complejas, para tener en cuenta las distorsiones de la pantalla y garantizar una precisión constante en diferentes condiciones de operación[1].

Problemas comunes y soluciones

1. Pantalla táctil no reconocida

Si no se reconoce la pantalla táctil, asegúrese de que el cable USB esté bien conectado y de que estén instalados los controladores correctos. Para los sistemas Linux, es posible que deba configurar las reglas udev para identificar correctamente el dispositivo con pantalla táctil. Si usa un concentrador USB, intente conectar la pantalla táctil directamente a la computadora para evitar posibles problemas de conectividad.

2. Problemas de calibración

Si la calibración no parece aplicarse correctamente, compruebe que ha guardado los datos de calibración correctamente y que los archivos de configuración están en la ubicación correcta. Para los entornos de Wayland, es posible que deba utilizar diferentes métodos de calibración en comparación con los entornos X11 tradicionales.

3. Problemas de resolución de pantalla

Asegúrese de que la resolución de su pantalla coincida con la resolución nativa de la pantalla táctil. Las resoluciones incorrectas pueden provocar una entrada táctil inexacta y una mala calidad de visualización. Además, asegúrese de que la frecuencia de actualización sea adecuada para su aplicación, especialmente si está utilizando la pantalla para juegos o transmisión de video en tiempo real[3].

4. Problemas de conexión HDMI

Si tiene problemas con la conexión HDMI, como falta de señal, intente reiniciar el dispositivo o verificar si el cable HDMI está dañado. Asegúrese de que la pantalla esté configurada en la entrada correcta. Si usa varios puertos HDMI, intente conectarse a un puerto diferente para descartar cualquier problema con el puerto actual[2].

5. Compatibilidad del sistema operativo

Asegúrese de que su pantalla táctil sea compatible con su sistema operativo. Algunas pantallas táctiles pueden requerir controladores o configuraciones específicas para diferentes versiones del sistema operativo. Consulte siempre la documentación del fabricante para obtener información sobre compatibilidad.

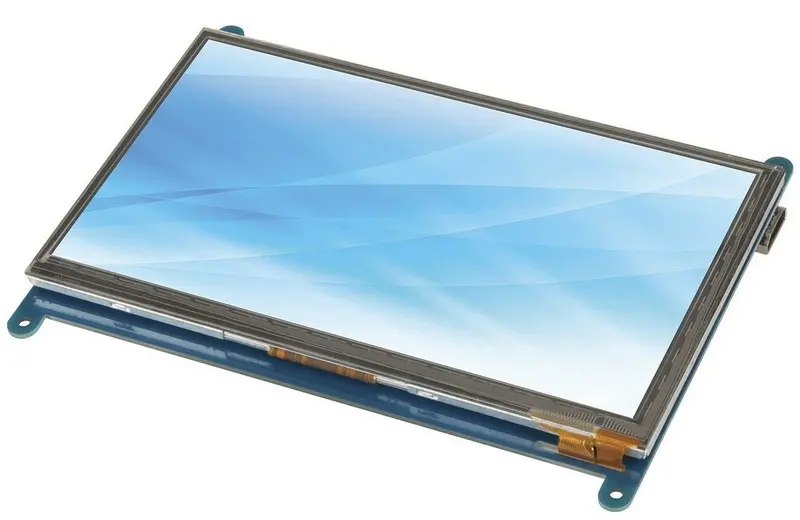

Beneficios de las pantallas táctiles capacitivas HDMI Las

pantallas táctiles capacitivas HDMI combinan la versatilidad de la conectividad HDMI con la capacidad de respuesta de la tecnología táctil capacitiva. A diferencia de las pantallas táctiles resistivas, que dependen de la presión, las pantallas capacitivas detectan las propiedades eléctricas del cuerpo humano, lo que permite una experiencia táctil más receptiva y precisa. Estas pantallas son ideales para aplicaciones que requieren capacidades multitáctiles, como gestos como pellizcar para hacer zoom o acciones de deslizamiento[4].

Las pantallas táctiles capacitivas son conocidas por sus capacidades de visualización de alta calidad, que ofrecen altas resoluciones y una excelente precisión de color. Esto los hace adecuados para diversas aplicaciones, desde juegos hasta presentaciones profesionales. La claridad y la vitalidad de la pantalla mejoran la experiencia visual general, haciéndola más atractiva para los usuarios[4].

Mantenimiento y cuidado de las pantallas táctiles

Para garantizar la longevidad y el rendimiento óptimo de las pantallas táctiles, es esencial un mantenimiento regular. Esto incluye limpiar la pantalla regularmente con un paño suave y sin pelusa o un kit de limpieza específico para la pantalla. Evite el uso de productos químicos agresivos o humedad excesiva, ya que pueden dañar la pantalla o afectar la sensibilidad táctil[5].

La calibración adecuada también es crucial. Calibre la pantalla táctil periódicamente o siempre que sea necesario para mantener una respuesta táctil precisa. Siga las instrucciones del fabricante para calibrar el dispositivo correctamente. La calibración garantiza que las entradas táctiles se reconozcan correctamente, mejorando la experiencia del usuario y reduciendo los errores[5].

La protección contra los factores ambientales es otro aspecto importante. Asegúrese de que la pantalla esté protegida de la luz solar directa, la humedad y las temperaturas extremas. Las actualizaciones periódicas de software también pueden ayudar a mantener la compatibilidad y corregir cualquier error que pueda afectar a la funcionalidad táctil[5].

Aplicaciones de las pantallas táctiles HDMI Las

pantallas táctiles HDMI son versátiles y se pueden utilizar en una variedad de entornos:

- Entornos industriales: Son ideales para paneles de control, sistemas de monitoreo y visualización de datos debido a su durabilidad y capacidad de respuesta[4].

- Entornos educativos: La naturaleza interactiva de las pantallas táctiles mejora los resultados del aprendizaje al proporcionar imágenes atractivas y contenido interactivo[4].

- Electrodomésticos: Las pantallas táctiles pueden mejorar la interacción del usuario en dispositivos domésticos inteligentes, haciéndolos más intuitivos y fáciles de usar[4].

Consejos adicionales para la solución de problemas

- Reducción de interferencias: Mantenga los dispositivos electrónicos como enrutadores Wi-Fi o microondas alejados del cable HDMI para reducir la interferencia de la señal[2].

- Actualizaciones de software: actualice regularmente el televisor y el software del dispositivo conectado para garantizar la compatibilidad y corregir cualquier error que pueda afectar la conectividad HDMI[2].

- Calidad del cable: Utilice cables HDMI de alta calidad con buen blindaje para protegerse contra interferencias y garantizar una conexión estable[2].

Conclusión

Conectar y calibrar una pantalla táctil HDMI requiere atención a los detalles, pero generalmente es un proceso sencillo. Asegurarse de que tanto la interfaz de video como la táctil estén correctamente conectadas y calibradas es clave para lograr una funcionalidad táctil precisa y receptiva. Ya sea que esté utilizando una Raspberry Pi, Windows u otro sistema, comprender los requisitos específicos y solucionar problemas comunes puede ayudarlo a integrar con éxito las pantallas táctiles HDMI en sus proyectos.

preguntas frecuentes

1. ¿Las pantallas táctiles HDMI requieren calibración?

Sí, la calibración es necesaria para garantizar que las entradas táctiles se correspondan con precisión con la salida visual en la pantalla.

2. ¿Puede HDMI transmitir datos táctiles?

No, HDMI es principalmente para video y no admite la transmisión de datos táctiles. Se necesita una interfaz separada, como USB, para la funcionalidad táctil.

3. ¿Cómo calibro una pantalla táctil en una Raspberry Pi?

Utilice herramientas como 'xinput_calibrator' o 'ts_calibrate' según su configuración. Asegúrese de tener instalados los controladores correctos y siga las instrucciones en pantalla para la calibración.

4. ¿Por qué mi pantalla táctil no funciona después de la calibración?

Compruebe que los datos de calibración se hayan guardado correctamente y que los archivos de configuración estén en la ubicación correcta. Además, asegúrese de que la conexión USB sea segura.

5. ¿Puedo usar un monitor de pantalla táctil solo con HDMI?

Por lo general, no. Las pantallas táctiles requieren una interfaz separada para los datos táctiles, generalmente USB.
