¿Cómo instalar la pantalla LCD en el automóvil?

Menú de contenido

● 1. Reúna las herramientas y materiales necesarios

● 2. Prepare su vehículo

● 3. Montaje del monitor LCD

● 4. Conectar arneses de cableado

● 5. Conexión de fuente de alimentación

● 6. Finalización de la instalación

● 7. Funcionalidad de prueba

● 8. Solución de problemas comunes

● 9. Mejorar su experiencia con funciones adicionales

● 10. Mantenimiento de su pantalla LCD

● Ayudas visuales y vídeos

● Conclusión

● Preguntas Frecuentes

>>

>>

>>

>>

>>

● Citas

La instalación de una pantalla LCD en su automóvil puede mejorar su experiencia de conducción al proporcionar funciones de entretenimiento, navegación y conectividad. Esta guía completa lo guiará a través de todo el proceso, desde la recopilación de las herramientas necesarias hasta la finalización de la instalación. También incluiremos imágenes y videos para ayudarlo en el camino.

1. Reúna las herramientas y materiales necesarios

Antes de comenzar el proceso de instalación, asegúrese de tener las siguientes herramientas y materiales:

-herramientas:

- Destornilladores (de cabeza plana y Phillips)

- Pelacables

- Herramientas de engarzado

- cinta aislante

- Taladro con brocas pequeñas

-Cuchillo

-cinta métrica

- Voltímetro digital de ohmios (DVOM)

- Gafas de seguridad

- Guantes protectores

-materiales:

- Monitor LCD

- Soportes de montaje (si es necesario)

- Mazo de cables compatible con su vehículo

- Conectores a tope

- Bridas

- Cable de alimentación (si no se incluye con el monitor)

2. Prepare su vehículo

Paso 1: Estacione su vehículo

Estacione su vehículo sobre una superficie plana y dura para garantizar la estabilidad durante el proceso de instalación. Esto ayudará a prevenir accidentes o lesiones durante el trabajo.

Paso 2: Desconecte la batería

Antes de trabajar en cualquier componente eléctrico, desconecte el terminal negativo de la batería de su vehículo para evitar descargas eléctricas o daños. Este paso es crucial para la seguridad, ya que garantiza que no haya energía en el sistema mientras realiza las conexiones.

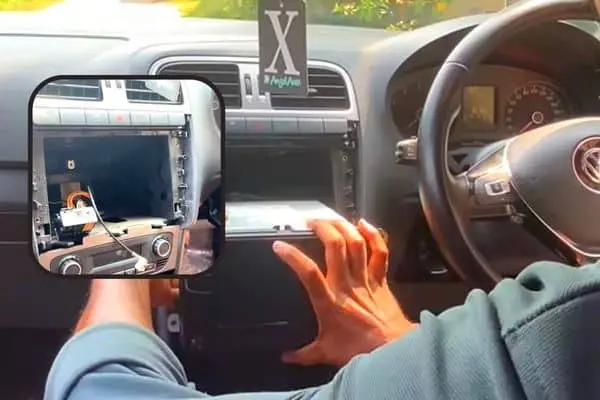

Paso 3: Quitar el panel del tablero

Con un destornillador, retire con cuidado los tornillos que sujetan el panel de instrumentos donde planea instalar la pantalla LCD. Retire suavemente el panel para evitar dañarlo. Es recomendable utilizar una herramienta de eliminación de molduras de plástico para minimizar los arañazos en el salpicadero.

3. Montaje del monitor LCD

Paso 4: Instale el soporte de montaje

Si su monitor LCD requiere un soporte de montaje, siga estos pasos:

- Coloque el soporte donde desea instalar la pantalla.

- Use una cinta métrica para asegurarse de que esté centrado y nivelado.

- Marque los puntos de perforación con un marcador permanente.

- Taladre agujeros para tornillos de montaje.

Asegúrese de que el soporte esté bien sujeto y pueda soportar el peso del monitor sin hundirse ni moverse.

Paso 5: Asegure el monitor LCD

Una vez que el soporte esté en su lugar, coloque el monitor LCD de acuerdo con las instrucciones del fabricante. Asegúrese de que esté bien abrochado para evitar cualquier movimiento mientras conduce. Es importante verificar que todos los tornillos estén apretados correctamente.

4. Conecte los arneses de cableado

Paso 6: Identificar los cables de alimentación

Busque un cable de alimentación que suministre energía al monitor solo cuando el encendido esté encendido o en modo accesorio. Esto es crucial para evitar que la batería se agote cuando el vehículo está apagado. Por lo general, puede encontrar este cable en el arnés de encendido de su vehículo.

Paso 7: Conecte los cables

Con pelacables, pele aproximadamente media pulgada de aislamiento de cada cable que necesite conectarse. Haga coincidir los cables codificados por colores del arnés de cableado de su vehículo con los del arnés del monitor LCD. Use conectores a tope o soldadura para una conexión segura y envuelva cada conexión con cinta aislante para aislarla.

Al conectar cables, es esencial asegurarse de que no estén expuestos, ya que esto podría provocar cortocircuitos u otros problemas eléctricos.

5. Conexión de fuente de alimentación

Paso 8: Conéctese a la fuente de alimentación

Si el monitor requiere una fuente de alimentación dedicada:

- Conecta un circuito apropiado que se active con el encendido (como una caja de fusibles).

- Utilice un DVOM para verificar la disponibilidad de energía antes de realizar conexiones.

Este paso garantiza que su pantalla LCD solo funcione cuando su vehículo esté encendido, evitando el agotamiento innecesario de la batería.

Paso 9: Conexión a tierra

Conecte el cable de tierra de su monitor LCD a un punto de conexión a tierra adecuado en su vehículo. Esto podría ser un perno conectado al chasis u otra parte metálica de su automóvil. Una conexión a tierra sólida es vital para un funcionamiento adecuado y puede ayudar a reducir el ruido eléctrico que puede interferir con la calidad del audio.

6. Finalización de la instalación

Paso 10: Volver a montar el panel de instrumentos

Una vez que todas las conexiones estén hechas, vuelva a colocar con cuidado el panel del tablero asegurándolo con tornillos. Asegúrese de que todos los cables estén bien guardados para evitar interferencias con otros componentes. Tenga cuidado de no pellizcar ningún cable durante el reensamblaje, ya que esto podría generar problemas futuros.

Paso 11: Vuelva a conectar la batería

Vuelva a conectar el terminal negativo de su batería y asegúrese de que todo esté seguro. Es recomendable verificar dos veces todas las conexiones antes de encender su sistema.

7. Funcionalidad de prueba

Paso 12: Encienda y pruebe

Encienda su vehículo y encienda el encendido. Compruebe si su monitor LCD se enciende y funciona correctamente. Pruebe todas las funciones, incluida la respuesta táctil, la salida de audio y las opciones de conectividad, como Bluetooth o puertos USB, si están disponibles.

Si todo funciona como se esperaba, ¡felicidades! Ha instalado con éxito una pantalla LCD en su automóvil.

8. Solución de problemas comunes

Incluso con una instalación cuidadosa, puede encontrar problemas después de configurar su pantalla LCD. Aquí hay algunos problemas y soluciones comunes:

- La pantalla no se enciende: Vuelva a verificar todas las conexiones, especialmente los cables de alimentación y tierra.

- Mala calidad de audio: asegúrese de que las conexiones de audio sean seguras y verifique si hay alguna configuración dentro del monitor que necesite ajustes.

- Parpadeo de la pantalla: Esto podría indicar una conexión suelta o una fuente de alimentación insuficiente; verifique todo el cableado nuevamente.

- La pantalla táctil no responde: asegúrese de que se haya retirado cualquier película protectora de la pantalla y vuelva a calibrar si es necesario.

- Sobrecalentamiento: Asegure una ventilación adecuada alrededor del monitor; evite bloquear las rejillas de ventilación durante la instalación.

9. Mejora de tu experiencia con funciones adicionales

Después de instalar con éxito una pantalla LCD, considere agregar funciones adicionales que puedan mejorar aún más su experiencia de manejo:

- Cámara de respaldo: La instalación de una cámara de respaldo puede mejorar la seguridad al dar marcha atrás al proporcionar una vista clara de los obstáculos detrás de usted.

- Sistema de navegación GPS: muchas pantallas LCD modernas vienen equipadas con capacidades de navegación GPS; asegúrese de tener mapas actualizados para obtener direcciones precisas.

- Conectividad Bluetooth: Esta función permite llamadas manos libres y transmisión de música directamente desde su teléfono inteligente.

- Apple CarPlay / Android Auto: estos sistemas integran su teléfono inteligente con el sistema de información y entretenimiento de su automóvil para un acceso perfecto a las aplicaciones y la navegación.

- Integración de la cámara del tablero: Considere integrar una cámara del tablero en su configuración para mayor seguridad mientras conduce.

10. Mantenimiento de su pantalla LCD

Para garantizar la longevidad y el rendimiento óptimo de su pantalla LCD recién instalada:

- Limpie regularmente la pantalla con soluciones de limpieza adecuadas diseñadas para la electrónica.

- Evite exponerlo directamente a la luz solar durante períodos prolongados; considere usar sombrillas cuando esté estacionado.

- Mantenga el software actualizado si corresponde; los fabricantes a menudo lanzan actualizaciones que mejoran la funcionalidad y la seguridad.

- Revise las conexiones periódicamente en busca de signos de desgaste o corrosión.

Ayudas visuales y videos

Para ayudarlo más, consulte estos videos instructivos que demuestran varios aspectos de la instalación de una pantalla LCD en un automóvil:

Estos recursos proporcionan demostraciones visuales que pueden mejorar la comprensión de cada paso involucrado en la instalación de una pantalla LCD en su vehículo.

conclusión

La instalación de una pantalla LCD en su automóvil puede mejorar significativamente su experiencia de conducción al proporcionar funciones de entretenimiento y navegación al alcance de su mano. Siguiendo esta guía completa, puede instalar con éxito una pantalla LCD usted mismo mientras garantiza la seguridad y la funcionalidad. Recuerde siempre verificar dos veces las conexiones y probar todas las funciones después de la instalación.

Con el cuidado y el mantenimiento adecuados, su nuevo sistema le servirá bien en los años venideros, haciendo que cada viaje sea más agradable.

Preguntas frecuentes

1. ¿Qué tipo de pantalla LCD debo elegir para mi coche?

Al seleccionar una pantalla LCD, tenga en cuenta factores como la compatibilidad del tamaño con su tablero, la calidad de la resolución, la funcionalidad táctil y las características adicionales como la conectividad Bluetooth o la navegación integrada.

2. ¿Puedo instalar una pantalla LCD sin ayuda profesional?

¡Sí! Con herramientas básicas y siguiendo instrucciones paso a paso, la mayoría de los propietarios de automóviles pueden instalar con éxito una pantalla LCD ellos mismos.

3. ¿Cómo me aseguro de que mi instalación no anule mi garantía?

Para evitar anular cualquier garantía, consulte con el fabricante de su vehículo con respecto a modificaciones como la instalación de una pantalla LCD del mercado de accesorios. Algunos fabricantes pueden tener pautas o restricciones específicas.

4. ¿Qué debo hacer si mi pantalla LCD no se enciende después de la instalación?

Si su monitor no se enciende, verifique que todas las conexiones de cableado sean seguras y estén colocadas correctamente. Asegúrese de haberlo conectado a una fuente de alimentación que se active con el encendido.

5. ¿Es seguro instalar una pantalla LCD en mi vehículo?

Sí, siempre que siga los procedimientos de instalación adecuados y las pautas proporcionadas tanto por el fabricante de su vehículo como por el fabricante del monitor, es seguro instalar una pantalla LCD en su automóvil sin comprometer los estándares de seguridad.
