La integración de una pantalla táctil capacitiva con un microcontrolador puede mejorar significativamente la interactividad y la experiencia del usuario de los dispositivos electrónicos. Las pantallas táctiles capacitivas se utilizan ampliamente en teléfonos inteligentes, tabletas y diversas aplicaciones industriales debido a su capacidad de respuesta y capacidad para detectar múltiples entradas táctiles simultáneamente. Este artículo proporcionará una guía completa sobre cómo conectar una pantalla táctil capacitiva con un microcontrolador, que cubre todo, desde los componentes necesarios hasta el cableado, la codificación, la resolución de problemas y las aplicaciones prácticas.

Descripción de las

pantallas táctiles capacitivas

Las pantallas táctiles capacitivas funcionan según el principio de capacitancia, que es la capacidad de un material para almacenar una carga eléctrica. A diferencia de las pantallas táctiles resistivas que requieren presión para registrar un toque, las pantallas capacitivas detectan cambios en el campo electrostático causados por la presencia de un dedo. Esto permite una detección táctil más precisa y receptiva.

Hay dos tipos principales de pantallas táctiles capacitivas:

- Pantallas táctiles capacitivas proyectadas (PCT): estas pantallas utilizan una cuadrícula de capas conductoras que forman condensadores en sus intersecciones. Pueden detectar múltiples toques simultáneamente y se encuentran comúnmente en teléfonos inteligentes y tabletas.

- Pantallas táctiles capacitivas de superficie: tienen una sola capa conductora en la superficie y, por lo general, solo pueden detectar interacciones de un solo toque. A menudo se utilizan en aplicaciones sensibles a los costos.

Componentes necesarios

Para conectar una pantalla táctil capacitiva con un microcontrolador, necesitará los siguientes componentes:

- Pantalla táctil capacitiva: asegúrese de que admita protocolos de comunicación compatibles con su microcontrolador (I2C o SPI).

- Microcontrolador: elija uno con suficiente potencia de procesamiento y memoria (por ejemplo, Arduino, Raspberry Pi).

- Cables de puente: para realizar conexiones entre componentes.

- Placa de pruebas: para crear prototipos y probar sus conexiones.

- Fuente de alimentación: asegúrese de tener el voltaje correcto tanto para el microcontrolador como para la pantalla táctil.

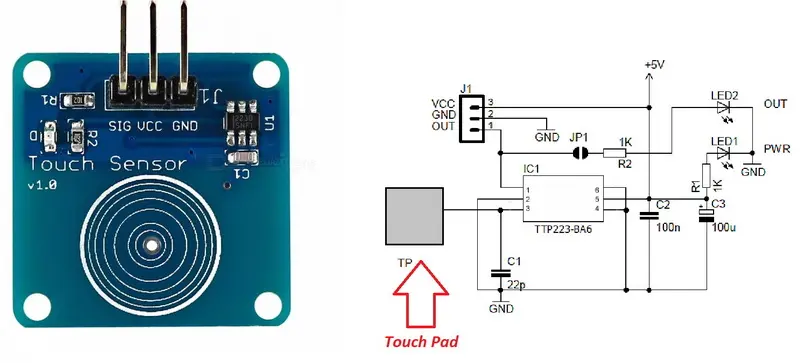

Cableado de la pantalla táctil capacitiva

Comprender el pinout de su pantalla táctil capacitiva es crucial para realizar las conexiones correctas. Normalmente, encontrarás:

- VCC: Pin de la fuente de alimentación (generalmente +3.3V o +5V).

- GND: Pin de tierra.

- SDA: Línea de datos en serie para comunicación I2C.

- SCL: Línea de reloj en serie para comunicación I2C.

- INT: Pin de interrupción (opcional) para notificar al microcontrolador de eventos táctiles.

Pasos básicos de cableado:

1. Conecte VCC a la fuente de alimentación (+3,3 V o +5 V).

2. Conecte GND a tierra.

3. Para la comunicación I2C:

- Conecte SDA al pin SDA correspondiente en su microcontrolador.

- Conecte SCL al pin SCL correspondiente en su microcontrolador.

4. Si corresponde, conecte INT a un pin de entrada digital en su microcontrolador.

Instalación de bibliotecas necesarias

Dependiendo de su plataforma de microcontrolador (por ejemplo, Arduino), es posible que deba instalar bibliotecas que admitan pantallas táctiles capacitivas. Las bibliotecas a menudo proporcionan funciones para inicializar la pantalla y leer datos táctiles. Algunas bibliotecas populares incluyen:

- Adafruit_GFX

- Adafruit_TouchScreen

Escribir el código

Después de configurar su hardware, deberá escribir un código que inicialice la pantalla táctil capacitiva y lea las entradas de ella. Este código suele incluir la inicialización de protocolos de comunicación, la configuración de bibliotecas y la definición de funciones para controlar eventos táctiles.

Una

vez que haya cargado su código en el microcontrolador, pruebe la funcionalidad de la pantalla táctil capacitiva tocándola suavemente y observando si se registra correctamente en su pantalla de salida o monitor serie.

Solución

de problemas comunes

Si encuentra problemas al conectar su pantalla táctil capacitiva con un microcontrolador, considere verificar lo siguiente:

- Asegúrese de que todas las conexiones estén seguras y correctamente cableadas de acuerdo con el diagrama de pines.

- Verifique que tanto su microcontrolador como su pantalla táctil capacitiva estén alimentados correctamente.

- Verifique que haya instalado todas las bibliotecas necesarias y que sean compatibles con su configuración de hardware.

- Utilice herramientas de depuración como analizadores lógicos para monitorear la comunicación entre dispositivos.

Aplicaciones

prácticas de las pantallas táctiles

capacitivasLas pantallas táctiles capacitivas integradas con microcontroladores tienen diversas aplicaciones en diversas industrias:

Electrónica de consumo

Los teléfonos inteligentes y las tabletas son quizás los ejemplos más comunes de dispositivos que utilizan pantallas táctiles capacitivas. La integración permite interfaces de usuario intuitivas donde los usuarios pueden interactuar sin problemas con aplicaciones, juegos y contenido multimedia.

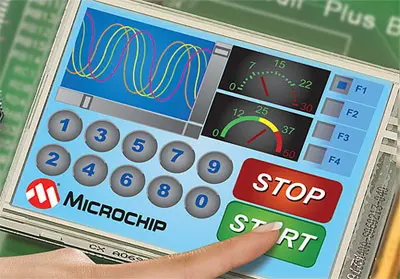

Sistemas de control industrial

En entornos industriales, las pantallas táctiles capacitivas se utilizan en paneles de control para maquinaria y equipos. Proporcionan una interfaz duradera que es fácil de limpiar, esencial en entornos donde la higiene es crítica, como el procesamiento de alimentos o los productos farmacéuticos.

Dispositivos médicos

Las pantallas táctiles capacitivas se utilizan cada vez más en dispositivos médicos como monitores de pacientes y equipos de diagnóstico. Su alta sensibilidad y claridad los hacen adecuados para entornos clínicos donde las decisiones rápidas son cruciales.

Sistemas de automatización del hogar

Estas pantallas se pueden integrar en sistemas de automatización del hogar, lo que permite a los usuarios controlar la iluminación, la calefacción y los sistemas de seguridad con gestos simples.

Las

pantallas táctiles capacitivas también son populares en los quioscos interactivos que se encuentran en tiendas minoristas o museos, brindando a los usuarios experiencias atractivas a través de capacidades multitáctiles.

Características avanzadas de las pantallas táctiles capacitivas

Las pantallas táctiles capacitivas modernas vienen equipadas con funciones avanzadas que mejoran su funcionalidad:

Capacidad multitáctil

La mayoría de las pantallas capacitivas admiten gestos multitáctiles, como pellizcar para hacer zoom o acciones de deslizamiento. Esta capacidad permite a los usuarios interactuar de forma más natural con las aplicaciones.

Reconocimiento de gestos

Los desarrolladores pueden implementar gestos personalizados adaptados a sus aplicaciones. Por ejemplo, deslizar el dedo hacia la izquierda podría navegar hacia atrás, mientras que deslizar hacia la derecha podría abrir opciones adicionales o menús de configuración.

Integración con otros sensores

La combinación de datos de otros sensores (como acelerómetros o giroscopios) con entrada táctil puede crear aplicaciones más interactivas. Por ejemplo, los controles basados en la inclinación pueden mejorar las experiencias de juego o mejorar la navegación en las aplicaciones.

Consejos de mantenimiento para pantallas táctiles capacitivas

Para garantizar un rendimiento óptimo de su pantalla táctil capacitiva a lo largo del tiempo:

- Mantenga la superficie limpia con un paño suave; evite los materiales abrasivos que puedan rayarla.

- Revise regularmente las conexiones en busca de desgaste o daños.

- Almacene los dispositivos en entornos donde los niveles de humedad estén controlados; la humedad excesiva puede afectar el rendimiento.

Conclusión

La integración de una pantalla táctil capacitiva con un microcontrolador abre numerosas posibilidades para crear aplicaciones interactivas. Al comprender los componentes involucrados, seguir los procedimientos de conexión adecuados, utilizar las bibliotecas adecuadas y diseñar una interfaz de usuario intuitiva, puede implementar con éxito esta tecnología en sus proyectos. Experimentar con diferentes funcionalidades puede conducir a interfaces de usuario innovadoras que mejoran la experiencia del usuario en varias aplicaciones.

Preguntas relacionadas

1. ¿Qué tipos de protocolos de comunicación se pueden utilizar con pantallas táctiles capacitivas?

- Las pantallas táctiles capacitivas suelen utilizar protocolos I2C (circuito interintegrado) o SPI (interfaz periférica en serie) para la comunicación con microcontroladores.

2. ¿Puedo usar varias pantallas táctiles capacitivas con un microcontrolador?

- Sí, pero asegúrese de que cada pantalla tenga una dirección única si usa I2C o administra el chip SPI selecciona adecuadamente.

3. ¿Qué bibliotecas se utilizan comúnmente para interconectar pantallas táctiles capacitivas?

- Las bibliotecas como Adafruit_GFX y Adafruit_TouchScreen se usan comúnmente para interactuar con pantallas táctiles capacitivas en plataformas Arduino.

4. ¿Cómo soluciono los problemas de mi pantalla táctil que no responde?

- Verifique todas las conexiones con el diagrama de pines de la pantalla táctil capacitiva, verifique los niveles de la fuente de alimentación y asegúrese de que su código inicialice todos los componentes correctamente.

5. ¿Cuál es la diferencia entre pantallas táctiles resistivas y capacitivas?

- Las pantallas táctiles capacitivas detectan cambios en la capacitancia causados por la presencia de los dedos, lo que permite capacidades multitáctiles, mientras que las pantallas resistivas requieren presión para registrar toques y, por lo general, solo admiten entradas de un solo toque.
