¿Cómo interconectar la pantalla táctil resistiva con el microcontrolador?

Menú

de contenido ●

resistivas >>

●

táctil ●

●

●

● Ventajas de las pantallas táctiles

resistivas ● Limitaciones de las pantallas táctiles

resistivas ● Solución de problemas

comunes ● Ampliación de aplicaciones y casos de uso

● Características avanzadas de las pantallas táctiles

resistivas modernas ●

●

>>

>>

>>

>>

>>

● Citations

Las pantallas táctiles resistivas se utilizan ampliamente en varios dispositivos electrónicos debido a su simplicidad, rentabilidad y versatilidad. Funcionan detectando el tacto a través de la presión aplicada a la pantalla, lo que los hace adecuados para aplicaciones que requieren interacción del usuario sin necesidad de tecnología avanzada. Este artículo lo guiará a través del proceso de interfaz de una pantalla táctil resistiva con un microcontrolador, centrándose específicamente en una pantalla táctil resistiva de 4 hilos y usando un Arduino como ejemplo.

Descripción de las pantallas táctiles resistivas

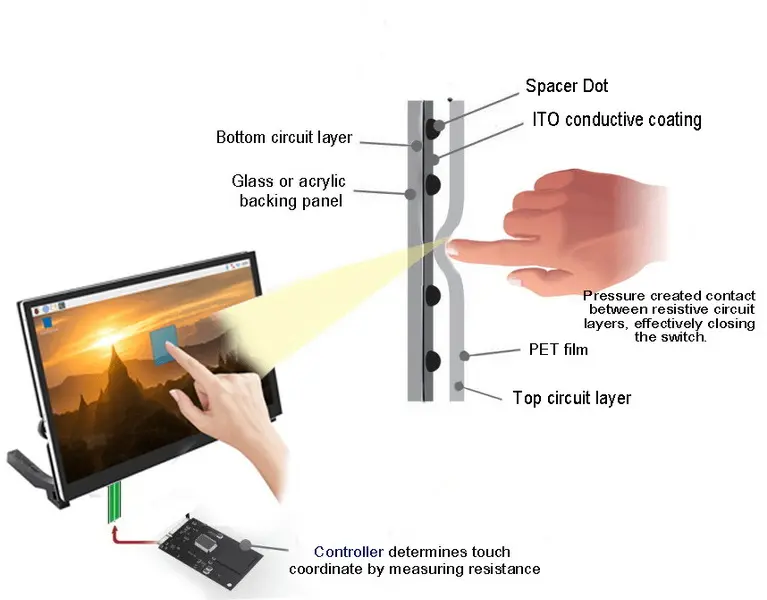

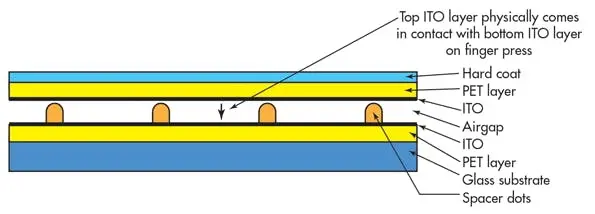

Una pantalla táctil resistiva consta de varias capas, normalmente dos capas flexibles separadas por un espacio delgado. Cuando se aplica presión a la capa superior, hace contacto con la capa inferior, completando un circuito eléctrico. Este cambio en la resistencia permite que el microcontrolador determine la ubicación del toque.

Componentes clave requeridos

Para conectar una pantalla táctil resistiva con un microcontrolador, necesitará:

- Pantalla táctil resistiva de 4 hilos

- Microcontrolador (se recomienda Arduino Uno)

- Cables de conexión

- Placa de pruebas (opcional)

- Fuente de alimentación (normalmente 5V)

- Opcional: Pantalla LCD para retroalimentación visual

Cableado de la pantalla táctil

El primer paso es conectar la pantalla táctil resistiva al Arduino. El siguiente diagrama de cableado ilustra cómo realizar las conexiones:

Pantalla táctil Arduino

X1 (arriba a la izquierda) A0 (pin analógico)

X2 (arriba a la derecha) GND

Y1 (abajo a la izquierda) A1 (pin analógico)

Y2 (abajo a la derecha) GND

Asegúrese de conectar X1 e Y1 a los pines analógicos del Arduino, mientras que X2 e Y2 deben estar conectados a tierra. Esta configuración permite que el Arduino lea los cambios de voltaje cuando se presiona la pantalla.

Cómo funciona

El funcionamiento de una pantalla táctil resistiva se puede dividir en varios pasos:

1. Medición del voltaje del eje X:

- Establezca Y1 como entrada e Y2 como triestado.

- Aplique +5V a X1 y GND a X2.

- Lea el valor ADC de Y1, que le da la coordenada X.

2. Medición del voltaje del eje Y:

- Establezca X1 como entrada y X2 como triestado.

- Aplique +5V a Y1 y GND a Y2.

- Lea el valor ADC de X1, que le da la coordenada Y.

Este proceso le permite convertir las lecturas de voltaje en coordenadas que corresponden a dónde se tocó en la pantalla.

Calibración de la pantalla táctil

La calibración es crucial para una detección táctil precisa. Puede crear una rutina de calibración que implique tocar puntos específicos en la pantalla y registrar las lecturas correspondientes. Este proceso ayuda a asignar lecturas de voltaje sin procesar a las coordenadas reales de la pantalla.

Aplicaciones prácticas

La interfaz de una pantalla táctil resistiva abre numerosas posibilidades:

- Pantallas interactivas: Cree interfaces de usuario para proyectos.

- Entrada de datos: Utilícelo para ingresar datos en sistemas domóticos.

- Juegos: Desarrolle juegos simples que utilicen entrada táctil.

- Sistemas de control: Implemente en paneles de control para varios dispositivos.

Ventajas de las pantallas táctiles

resistivasLas pantallas táctiles resistivas ofrecen varias ventajas que las hacen adecuadas para diversas aplicaciones:

- Rentable: generalmente menos costosas que las pantallas capacitivas.

- Durabilidad: pueden soportar entornos hostiles, lo que las hace ideales para uso industrial.

- Versatilidad: pueden registrar la entrada de casi cualquier objeto, incluidos los lápices ópticos o los dedos enguantados.

- Alta precisión: adecuado para aplicaciones que requieren una entrada precisa, como dispositivos médicos o herramientas de diseño gráfico.

- Compatibilidad con manos enguantadas: A diferencia de las pantallas capacitivas que dependen de la conductividad eléctrica, las pantallas resistivas pueden detectar el tacto a través de guantes u otros materiales.

Limitaciones de las pantallas táctiles resistivas

Si bien las pantallas táctiles resistivas tienen muchas ventajas, también vienen con ciertas limitaciones:

- Capacidad multitáctil limitada: las pantallas resistivas tradicionales generalmente admiten Funcionalidad de un solo toque.

- Menor sensibilidad: Es posible que no respondan con tanta rapidez o precisión como las pantallas capacitivas en determinadas condiciones.

- Desgaste con el tiempo: La capa superior puede desgastarse con el uso prolongado, lo que puede afectar el rendimiento.

Solución de problemas comunes

Al trabajar con pantallas táctiles resistivas, puede encontrar algunos problemas comunes:

- Pantalla que no responde: Verifique las conexiones de cableado; asegúrese de que todos los cables estén seguros.

- Detección táctil inexacta: Vuelva a calibrar la pantalla si la calibración inicial está desactivada.

- Ruido en las lecturas: Agregue condensadores para estabilizar las lecturas de voltaje.

Ampliación de aplicaciones y casos

de usoLas pantallas táctiles resistivas encuentran aplicaciones en diversas industrias debido a su durabilidad y versatilidad. Aquí hay algunos ejemplos específicos:

- Equipos industriales: En entornos de fabricación, estas pantallas se utilizan a menudo en paneles de control donde los operadores interactúan directamente con la maquinaria. Su capacidad para funcionar de manera efectiva incluso en condiciones polvorientas o húmedas los hace ideales para pisos de fábrica.

- Dispositivos médicos: Muchos dispositivos médicos utilizan pantallas táctiles resistivas porque se pueden operar fácilmente con las manos enguantadas. Dispositivos como monitores de pacientes o equipos de diagnóstico se benefician de su precisión y fiabilidad.

- Sistemas de punto de venta: Los entornos minoristas emplean con frecuencia pantallas táctiles resistivas en los sistemas POS debido a su robustez contra el uso intensivo y la facilidad de limpieza después de las interacciones con los clientes.

- Sistemas automotrices: En los vehículos, estas pantallas se utilizan en sistemas de navegación y unidades de infoentretenimiento donde los usuarios pueden necesitar retroalimentación táctil mientras conducen. Su durabilidad frente a las fluctuaciones de temperatura es especialmente ventajosa en aplicaciones automotrices.

Características avanzadas de las pantallas táctiles resistivas modernas Los

avances modernos han llevado a mejoras en la tecnología táctil resistiva:

- Capacidad multitáctil: algunos modelos más nuevos ahora admiten la funcionalidad multitáctil similar a las pantallas capacitivas. Esto permite a los usuarios realizar gestos como pellizcar para hacer zoom o aplicaciones de dibujo con varios dedos.

- Sensibilidad mejorada: las mejoras en los materiales han aumentado los niveles de sensibilidad al tiempo que mantienen la durabilidad. Esto los hace adecuados para aplicaciones que requieren entradas más precisas, como tabletas de dibujo o dispositivos de captura de firmas.

- Adaptabilidad ambiental: Los modelos avanzados incorporan características que les permiten adaptarse mejor a condiciones ambientales variables, como la humedad o los cambios de temperatura. Esto garantiza un rendimiento constante en diferentes entornos.

Conclusión

Conectar una pantalla táctil resistiva con un microcontrolador como Arduino es un proyecto gratificante que mejora su comprensión de la electrónica y la programación. Con el cableado, la codificación y la calibración adecuados, puede crear aplicaciones interactivas que respondan de manera efectiva a la entrada del usuario. La versatilidad de las pantallas táctiles resistivas las hace aplicables en diversos campos, como la automatización industrial, los dispositivos médicos, la electrónica de consumo y más.

Preguntas frecuentes

1. ¿De qué están hechas las pantallas táctiles resistivas?

Las pantallas táctiles resistivas constan de múltiples capas, incluidas dos capas flexibles que detectan la presión aplicada por los dedos o los lápices ópticos.

2. ¿Cómo calibro mi pantalla táctil resistiva?

La calibración implica tocar puntos específicos en la pantalla mientras se registran las lecturas de voltaje, que luego se asignan a las coordenadas reales en su código.

3. ¿Puedo usar otros microcontroladores además de Arduino?

Sí, las pantallas táctiles resistivas se pueden conectar con varios microcontroladores como Raspberry Pi o ESP8266 siempre que puedan leer valores analógicos.

4. ¿Cuáles son algunos problemas comunes con las pantallas táctiles resistivas?

Los problemas comunes incluyen áreas que no responden debido a daños físicos o suciedad, problemas de calibración que conducen a respuestas inexactas y problemas de sensibilidad a la presión.

5. ¿Hay bibliotecas disponibles para facilitar la interfaz?

Sí, hay bibliotecas como la biblioteca TouchScreen y la biblioteca UTFT que simplifican la interfaz con pantallas táctiles resistivas al proporcionar funciones para leer entradas y mostrar gráficos.

Al seguir esta guía y explorar más aplicaciones de la tecnología resistiva, estará bien equipado para enfrentar desafíos y crear experiencias de usuario atractivas en sus proyectos. ¡Felices retoques!
