La integración de una pantalla LCD con Arduino agrega información visual valiosa a sus proyectos. Esta guía completa cubre las configuraciones de cableado, la implementación de código y las funciones avanzadas para pantallas de caracteres de 16x2 y 20x4 que utilizan interfaces paralelas e I2C.

Componentes esenciales

Para configurar con éxito una pantalla LCD con Arduino, necesitará los siguientes componentes:

- Arduino Uno/Nano: La placa del microcontrolador que sirve como cerebro de su proyecto.

- Módulo LCD de caracteres: Los módulos de uso común incluyen 16x2 (estándar) o 20x4 (extendido).

- Potenciómetro de 10kΩ: Este componente es crucial para ajustar el contraste de la pantalla.

- Resistencia de 220Ω: Se utiliza para limitar la corriente al LED de retroiluminación de la pantalla LCD.

- Cables de placa de pruebas/puentes: Esencial para realizar conexiones durante la creación de prototipos.

Descripción de las pantallas LCD

¿Qué es una pantalla de caracteres LCD?

Una pantalla de caracteres LCD es un tipo de pantalla que puede generar caracteres ASCII individuales en un tamaño fijo. Los tamaños más comunes son 16x2 y 20x4, donde el primer número indica el número de caracteres por fila y el segundo número indica el número de filas. Cada carácter se forma dentro de una cuadrícula de píxeles, generalmente dispuestos en una matriz de 5x8.

- LCD de 16x2: Muestra dos filas de 16 caracteres cada una.

- LCD de 20x4: Muestra cuatro filas de 20 caracteres cada una.

La versatilidad de estas pantallas las hace populares en muchos proyectos electrónicos, ya que pueden mostrar datos de sensores, mensajes de estado y más.

Configuración de hardware

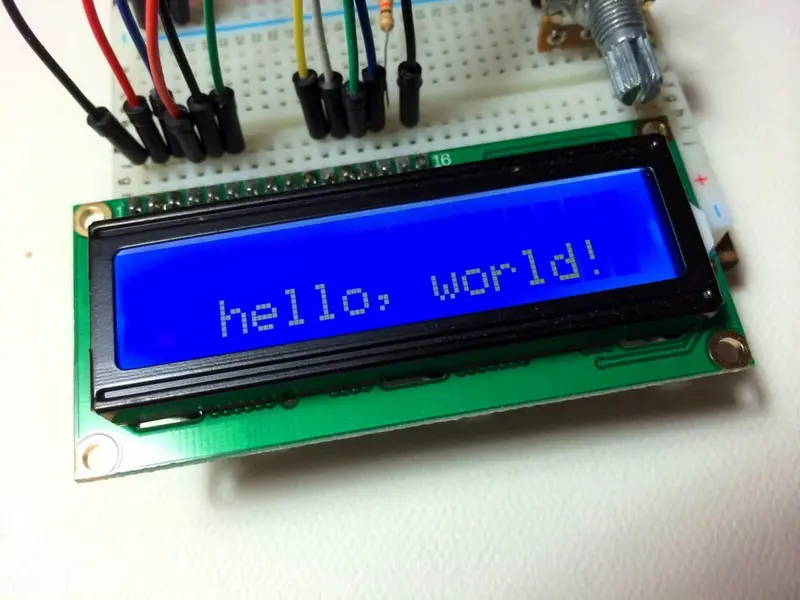

Cableado de interfaz paralela Conectar

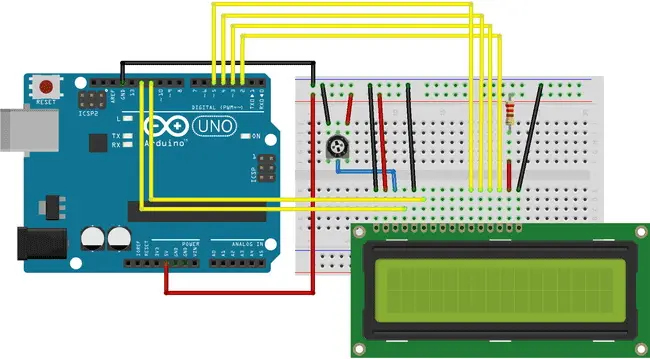

una pantalla LCD a un Arduino mediante una interfaz paralela implica varios pines. A continuación se muestra un diseño de conexión típico:

Control de

Esta configuración de cableado permite que el Arduino se comunique con la pantalla LCD de manera efectiva. El potenciómetro conectado a VO ajusta el contraste, asegurando que el texto sea visible.

Cableado de interfaz I2C

Para aquellos que buscan una solución de cableado más simple, se recomienda encarecidamente usar una interfaz I2C. Este método reduce el número de conexiones necesarias:

La interfaz I2C requiere solo cuatro cables, lo que la hace ideal para proyectos con espacio limitado o para aquellos que prefieren configuraciones más limpias.

Implementación de software

Para controlar una pantalla LCD con Arduino, utilizará la biblioteca LiquidCrystal. Esta biblioteca proporciona todas las funciones necesarias para interactuar fácilmente con su pantalla.

Funciones clave en la biblioteca LiquidCrystal

- begin(cols, rows): Inicializa las dimensiones de la pantalla.

- print: Genera texto en la posición actual del cursor.

- setCursor(col, row): Mueve el cursor a una ubicación específica en la pantalla.

- clear: Borra todo el texto de la pantalla.

- scrollDisplayLeft/scrollDisplayRight: Desplaza el texto por la pantalla.

Funciones avanzadas

Generación de caracteres personalizados

Una de las características interesantes de usar una pantalla LCD con Arduino es la capacidad de crear caracteres personalizados. Esto le permite diseñar símbolos o iconos únicos que pueden mejorar la interfaz de usuario de su proyecto. Al definir una matriz de bytes que representa el patrón de píxeles de tu personaje, puedes almacenarlo en la memoria y mostrarlo cuando sea necesario.

Desplazamiento de texto

Al mostrar mensajes más largos que exceden el ancho de la pantalla, se puede implementar el desplazamiento de texto. Esta función le permite presentar la información de forma dinámica, manteniendo alta la participación del usuario.

Problemas comunes y soluciones

Al trabajar con pantallas LCD y Arduino, puede encontrar algunos problemas comunes:

1. Pantalla en blanco: asegúrese de que las conexiones de alimentación sean seguras y verifique si el potenciómetro de contraste necesita ajuste.

2. Caracteres ilegibles: Verifique que está utilizando el modo correcto (4 bits frente a 8 bits) y verifique las asignaciones de pines en su código.

3. Luz de fondo parpadeante: Reemplace o ajuste su resistencia limitadora de corriente si es necesario.

Proyectos creativos de Arduino con pantallas LCD

La integración de una pantalla LCD en sus proyectos de Arduino abre numerosas posibilidades:

- Reloj digital: Combine un módulo RTC con una pantalla LCD para crear un reloj en tiempo real que muestre la hora y la fecha.

- Monitor de temperatura y humedad: Utilice sensores como DHT11 junto con una pantalla LCD para visualizar las condiciones ambientales.

- Temporizador de cuenta regresiva: Cree una aplicación de temporizador adecuada para cocinas o laboratorios donde la sincronización precisa es crucial.

- Tabla de clasificación de juegos/pantalla de cuestionarios: mejore los juegos interactivos mostrando puntajes o preguntas en una pantalla LCD.

Conclusión

La configuración de una pantalla LCD con Arduino mejora significativamente la interactividad al proporcionar retroalimentación visual. Esta guía ha cubierto configuraciones de cableado esenciales, técnicas de programación básicas y funciones avanzadas como la generación de caracteres personalizados y el desplazamiento de texto. Ya sea que elija un método de conexión paralelo o I2C, la integración de una pantalla LCD en sus proyectos sin duda elevará su funcionalidad y experiencia de usuario.

Preguntas frecuentes

1. ¿Cómo aumento el brillo de la pantalla LCD?

Modifique el valor de la resistencia de la luz de fondo (Ω inferior = más brillante). Asegúrese de no exceder las clasificaciones de corriente recomendadas para los LED.

2. ¿Puedo usar placas Arduino de 3.3V?

Sí, pero asegúrese de que sea compatible con su modelo LCD específico; muchos requieren palancas de cambio de nivel para un funcionamiento adecuado.

3. ¿Por qué mi pantalla consume demasiada energía?

Deshabilite la luz de fondo cuando no sea necesaria utilizando los pines de control adecuados en su código.

4. ¿Cómo mostrar los datos de los sensores en tiempo real?

Utilice las funciones 'setCursor()' e 'print()' dentro de loop() para actualizar continuamente las lecturas del sensor en su pantalla.

5. ¿Cuál es la frecuencia de actualización máxima?

Por lo general, alrededor de 40 Hz debido a las limitaciones del controlador HD44780 utilizado en la mayoría de las pantallas de caracteres.

Siguiendo esta guía y experimentando con diferentes configuraciones y proyectos, dominarás el uso de pantallas LCD con Arduino, ¡abriendo las puertas a innumerables aplicaciones creativas!
