¿Cómo probar la pantalla táctil resistiva de 4 cables?

Menú

de contenido

●

resistivas de 4 hilos ●

●

táctil resistiva de 4 hilos >>

>> Paso 2: Medir la resistencia entre los pines

>>

X >>

Y >>

táctil ●

●

● Ventajas de las pantallas táctiles

resistivas de 4 hilos ● Desventajas de las pantallas táctiles

resistivas de 4 hilos ● Consideraciones adicionales al trabajar con pantallas táctiles

● Conclusión

● Preguntas relacionadas

>>

>>

>>

>>

>>

● Citations

Las pantallas táctiles resistivas de 4 hilos se utilizan ampliamente en diversas aplicaciones, desde electrónica de consumo hasta equipos industriales. Comprender cómo probar estas pantallas es esencial para solucionar problemas y garantizar que funcionen correctamente. Este artículo proporciona una guía completa sobre cómo probar una pantalla táctil resistiva de 4 hilos, incluidas las herramientas necesarias, los procedimientos paso a paso y los consejos para la resolución de problemas.

Descripción de las pantallas táctiles resistivas de 4 hilos

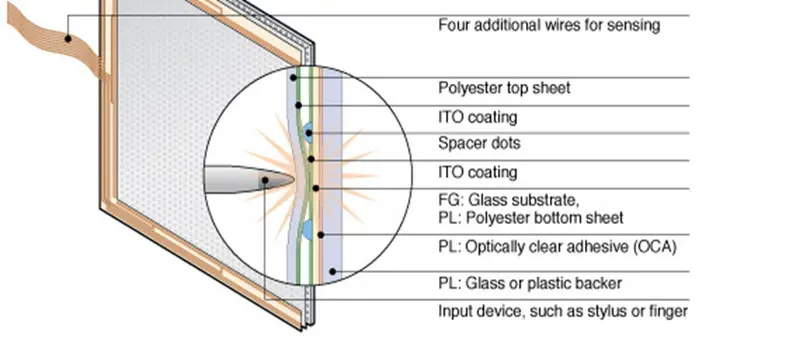

Una pantalla táctil resistiva de 4 hilos consta de dos capas conductoras transparentes separadas por un espacio delgado. Cuando se aplica presión a la pantalla, estas capas hacen contacto, creando un divisor de voltaje que el controlador puede detectar. Los cuatro cables conectados a la pantalla táctil suelen estar etiquetados de la siguiente manera:

- X+: Terminal positivo del eje X

- X-: Terminal negativo del eje X

- Y+: Terminal positivo del eje Y

- Y-: Terminal negativo del eje Y El

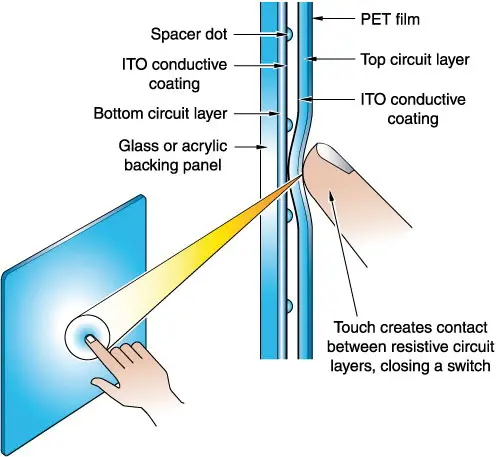

funcionamiento de estas pantallas se basa en el principio de que cuando presiona la superficie, crea una conexión entre las dos capas conductoras en ese punto específico. Esta conexión permite medir los cambios de voltaje, que luego se pueden traducir en coordenadas en la pantalla.

Herramientas necesarias para las pruebas

Para probar eficazmente una pantalla táctil resistiva de 4 hilos, necesitará las siguientes herramientas:

- Multímetro: Para medir la resistencia y el voltaje.

- Cables de conexión: Para hacer las conexiones necesarias.

- Fuente de alimentación: Normalmente alrededor de 5V para las pruebas.

- Microcontrolador (por ejemplo, Arduino): Para la interfaz y la lectura de coordenadas táctiles.

- Diagrama esquemático: Si está disponible, puede proporcionar información valiosa sobre las conexiones.

Guía paso a paso para probar una pantalla táctil resistiva de 4 hilos

Paso 1: Inspección visual

Comience con una inspección visual de la pantalla táctil. Busque etiquetas o marcas en la pantalla o su conector. A veces, fabricantes como Reshine Display proporcionan diagramas de pines que pueden simplificar el proceso.

Paso 2: Medir la resistencia entre pines

Usando un multímetro configurado en modo de resistencia (ohmios), mida la resistencia entre cada par de pines:

1. Conecte las sondas a dos de los pines.

2. Registre el valor de resistencia.

3. Repita esto para todas las combinaciones de alfileres.

En una pantalla táctil resistiva típica de 4 hilos, debe observar dos pares de valores de resistencia bajos que indican los ejes X e Y.

Paso 3: Aplicar voltaje al eje X

1. Conecte X+ a +5V y X- a tierra.

2. Mida el voltaje en Y+ e Y- con el multímetro.

Este paso ayuda a confirmar qué pines corresponden a los ejes X e Y.

Paso 4: Aplique voltaje al eje Y

1. Conecte Y+ a +5V e Y- a tierra.

2. Mida el voltaje en X+ y X-.

Esto le ayudará a verificar que sus conexiones sean correctas.

Paso 5: Pruebe la respuesta táctil

Conecte la pantalla táctil a un microcontrolador (como un Arduino). Escriba un programa simple que lea las coordenadas táctiles en función de los cambios de voltaje cuando se aplica presión a diferentes áreas de la pantalla.

Este programa generará las coordenadas detectadas al tocar diferentes áreas de la pantalla.

Problemas comunes y solución de problemas

Al trabajar con pantallas táctiles resistivas, puede encontrar varios problemas comunes:

- Pantalla que no responde: Verifique las conexiones y asegúrese de que la energía se suministre correctamente.

- Coordenadas incorrectas: Esto puede indicar problemas de cableado o pines incorrectos. Vuelve a verificar tus medidas.

- Ruido en la respuesta táctil: una conexión a tierra deficiente o interferencias pueden causar este problema. Asegúrate de que la conexión a tierra sea adecuada en tu configuración.

Aplicaciones de las pantallas táctiles resistivas de 4 hilos Las

pantallas táctiles resistivas de 4 hilos se utilizan en diversas aplicaciones debido a su versatilidad y rentabilidad:

- Electrónica de consumo: Se encuentra en teléfonos inteligentes, tabletas y dispositivos portátiles.

- Equipos industriales: Se utilizan en paneles de control de maquinaria donde la durabilidad es esencial.

- Dispositivos médicos: Se emplean en dispositivos que requieren interacción del usuario, como equipos de diagnóstico.

- Sistemas de punto de venta: Comúnmente utilizado en cajas registradoras y quioscos para la entrada del usuario.

Ventajas de las pantallas táctiles resistivas de 4 hilos

Comprender por qué estas pantallas son populares puede ayudar a seleccionarlas para aplicaciones específicas:

- Rentable: generalmente más barato que las pantallas táctiles capacitivas.

- Durabilidad: puede soportar entornos hostiles y un uso intensivo sin un desgaste significativo.

- Compatibilidad con lápices ópticos: se puede operar con los dedos o lápices ópticos, lo que los hace versátiles para diferentes necesidades del usuario.

Desventajas de las pantallas táctiles resistivas de 4 hilos

Si bien hay muchas ventajas, también es importante tener en cuenta algunos inconvenientes:

- Menor sensibilidad: Requieren más presión en comparación con las pantallas capacitivas, que pueden no proporcionar una experiencia tan fluida.

- Capacidad multitáctil limitada: Por lo general, solo admiten entrada de un solo toque; la funcionalidad multitáctil es limitada en comparación con las pantallas capacitivas.

Consideraciones adicionales al trabajar con pantallas táctiles

Cuando se trabaja con pantallas táctiles resistivas, también es beneficioso tener en cuenta los factores ambientales que pueden afectar el rendimiento:

- Sensibilidad a la temperatura: las temperaturas extremas pueden afectar tanto la sensibilidad como la precisión; asegúrese de que los dispositivos funcionen dentro de los rangos de temperatura especificados.

- Efectos de la humedad: Los altos niveles de humedad pueden provocar condensación en las pantallas que pueden interferir con el rendimiento; Las carcasas protectoras pueden ser necesarias en tales entornos.

Además, el mantenimiento regular puede prolongar la vida útil de su dispositivo:

- Procedimientos de limpieza: Utilice soluciones de limpieza adecuadas diseñadas específicamente para dispositivos electrónicos; evite materiales abrasivos que puedan rayar las superficies.

- Comprobaciones de calibración: Recalibre regularmente su dispositivo según sea necesario, especialmente después de impactos físicos o cambios ambientales, para mantener la precisión en la respuesta.

Conclusión

Probar una pantalla táctil resistiva de 4 hilos implica comprender su estructura, usar las herramientas adecuadas y seguir pasos sistemáticos para la medición y verificación. Al aplicar el voltaje correctamente y medir las respuestas con precisión, puede determinar si su pantalla táctil funciona correctamente o si hay problemas que deben abordarse.

Preguntas relacionadas

1. ¿Cuáles son los valores de resistencia típicos para una pantalla táctil resistiva de 4 hilos?

Los valores de resistencia típicos para los ejes X e Y suelen oscilar entre 100 y 200 ohmios, pero pueden variar según modelos y fabricantes específicos.

2. ¿Cómo soluciono problemas de una pantalla táctil que no responde?

Compruebe si hay conexiones sueltas, asegúrese de que la pantalla esté correctamente calibrada y verifique que la fuente de alimentación sea estable. Además, inspeccione si hay daños físicos en la pantalla.

3. ¿Puedo usar un microcontrolador para probar mi pantalla táctil resistiva?

Sí, el uso de un microcontrolador permite un control preciso sobre los procesos de prueba y simplifica la recopilación de datos desde la pantalla táctil.

4. ¿Cuáles son las aplicaciones comunes de las pantallas táctiles resistivas de 4 hilos?

Se utilizan comúnmente en teléfonos inteligentes, tabletas, interfaces de equipos industriales, dispositivos médicos y sistemas de punto de venta.

5. ¿En qué se diferencian las pantallas táctiles resistivas de las capacitivas?

Las pantallas resistivas detectan la presión aplicada por los dedos o los lápices ópticos a través del contacto eléctrico entre capas, mientras que las pantallas capacitivas detectan cambios en los campos eléctricos causados por objetos conductores como los dedos sin necesidad de presión.

Al seguir esta guía y comprender estos principios, puede probar y solucionar problemas de manera efectiva con sus pantallas táctiles resistivas de 4 cables con confianza.

Al tener en cuenta estas consideraciones adicionales junto con los métodos de prueba adecuados descritos anteriormente, los usuarios pueden mejorar su experiencia con la tecnología táctil resistiva y minimizar los posibles problemas con el tiempo.
