Citations Introducción

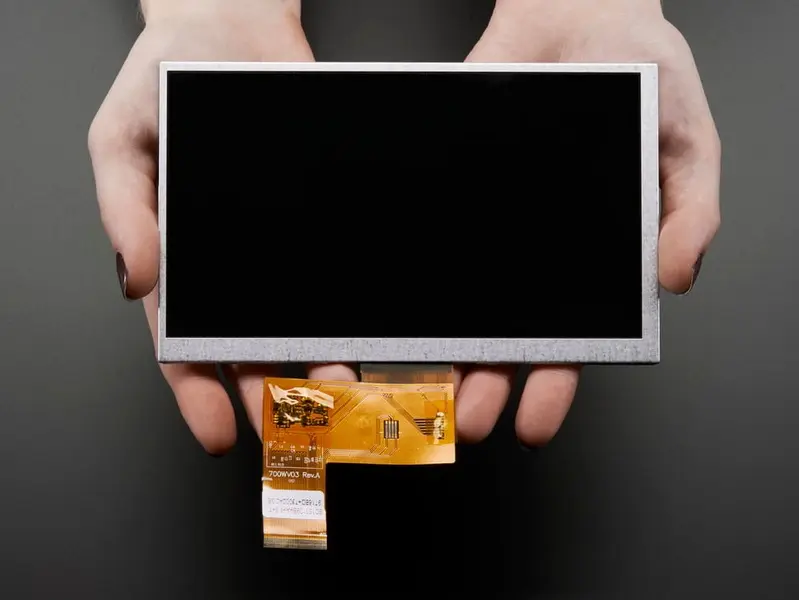

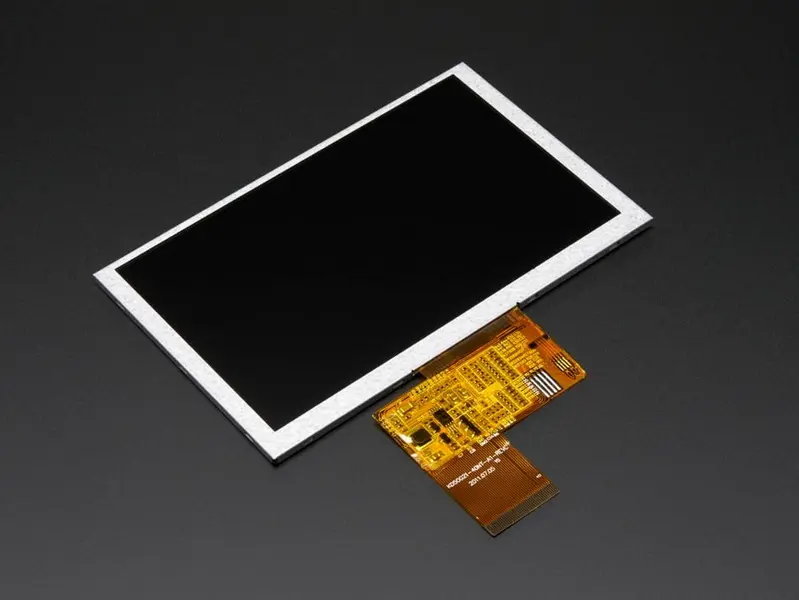

La pantalla TFT de 5.0 pulgadas y 40 pines 800x480 sin pantalla táctil es una pantalla versátil y de alta resolución que se usa comúnmente en varios productos electrónicos de consumo, como televisores en miniatura, dispositivos GPS, juegos portátiles y pantallas de automóviles. Esta pantalla ofrece una impresionante resolución de 800x480 píxeles, lo que proporciona un amplio espacio para gráficos y texto detallados. Cuenta con retroiluminación LED y admite color de 24 bits a través de su conector de 40 pines, que incluye 8 pines paralelos rojos, 8 verdes y 8 azules. Sin embargo, requiere una frecuencia de actualización constante y soporte de hardware específico para funcionar correctamente.

Características clave de la pantalla

- Resolución y capacidad de color: La pantalla ofrece una resolución de 800x480 píxeles, que es ideal para aplicaciones que requieren gráficos detallados. Admite color de 24 bits, lo que permite mostrar una amplia gama de colores.

- Requisitos de retroiluminación: La retroiluminación LED requiere un convertidor elevador de modo de corriente constante capaz de alcanzar hasta 24 V, a diferencia de las pantallas más pequeñas que pueden funcionar con un suministro de 5 V.

- Interfaz y compatibilidad: La pantalla utiliza un conector de 40 pines pero carece de controladores incorporados o RAM. Está diseñado para la sincronización continua de píxeles y requiere hardware dedicado o un procesador rápido para administrar sus requisitos de sincronización de video.

Cómo usar la pantalla TFT 5.0 de 40 pines y 800x480 El

uso efectivo de esta pantalla implica varios pasos y consideraciones:

1. Elegir la placa de controlador adecuada: La placa de controlador Adafruit RA8875 se recomienda para conectar esta pantalla con la mayoría de los microcontroladores, incluido Arduino. Esta placa maneja los complejos requisitos de RAM y tiempo de video, lo que facilita la integración de la pantalla en los proyectos.

2. Configuración de la luz de fondo: La luz de fondo requiere un convertidor elevador para alcanzar el voltaje necesario. Una placa de conexión como la TFT Friend de 40 pines puede ayudar a administrar la luz de fondo al proporcionar una configuración de corriente ajustable.

3. Conexión a un microcontrolador: Si bien los procesadores de gama alta como los del BeagleBone pueden admitir de forma nativa esta pantalla, la mayoría de los microcontroladores pequeños necesitarán soporte de hardware adicional. No se recomienda conectar directamente la pantalla a un procesador sin el soporte adecuado.

4. Consideraciones de software: Dependiendo del microcontrolador utilizado, pueden ser necesarias bibliotecas y configuraciones de software específicas para controlar la pantalla. Por ejemplo, el uso de la pantalla con una Raspberry Pi puede implicar la configuración de DPI.

5. Fuente de alimentación y seguridad: asegúrese de que la fuente de alimentación pueda manejar los requisitos de la pantalla, especialmente para la luz de fondo. Los niveles de voltaje incorrectos pueden dañar la pantalla.

Problemas comunes y soluciones

1. La pantalla no se enciende

Si la pantalla no se enciende, compruebe que la luz de fondo esté correctamente alimentada y que el convertidor elevador esté ajustado al voltaje correcto. Asegúrese de que todas las conexiones sean seguras y que la pantalla reciba las señales necesarias de la placa del controlador o del microcontrolador.

2. Problemas de color

Pueden surgir problemas de color si la pantalla no está configurada correctamente para color de 24 bits. Verifique que el microcontrolador o la placa del controlador estén configurados para generar la profundidad de color correcta y que todos los pines de color estén conectados correctamente.

3. Problemas de frecuencia de actualización

La pantalla requiere una frecuencia de actualización constante de 60Hz. Si la pantalla parpadea o parece inestable, compruebe que la frecuencia de actualización esté configurada correctamente en la configuración del software o de la placa del controlador.

4. Compatibilidad con microcontroladores Asegúrese de

que el microcontrolador utilizado pueda manejar los requisitos de sincronización de video de la pantalla. Si no es así, considere la posibilidad de utilizar una placa de controlador como la RA8875 para gestionar estas tareas.

5. Ajuste

de la luz de fondo El ajuste del brillo de la luz de fondo puede requerir modificar la configuración actual en la placa de conexión. Consulte la documentación de la placa de conexión para obtener instrucciones sobre cómo ajustar la corriente de la luz de fondo de manera segura.

Aplicaciones avanzadas

Para los usuarios más avanzados, la integración de esta pantalla en proyectos como consolas de juegos portátiles o quioscos interactivos puede ser gratificante. La alta resolución y la capacidad de color de la pantalla la hacen adecuada para gráficos complejos e interfaces de usuario. Sin embargo, estos proyectos a menudo requieren componentes adicionales como altavoces, botones y carcasas para crear un dispositivo completamente funcional.

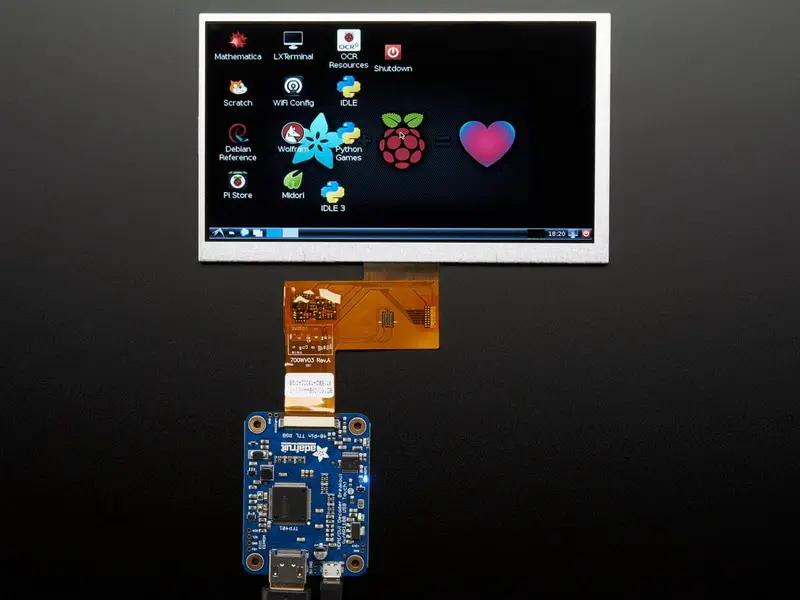

Uso con Raspberry Pi

Cuando se utiliza esta pantalla con una Raspberry Pi, es crucial configurar correctamente los ajustes de DPI. Esto implica asegurarse de que la resolución y el modo de pantalla estén configurados correctamente para que coincidan con las capacidades de la pantalla. Si no lo hace, puede resultar en una imagen poco clara o distorsionada, como se ve en algunos casos de solución de problemas en los que los usuarios pasaron por alto esta configuración.

Proyectos de bricolaje

Los proyectos de bricolaje que involucran esta pantalla pueden variar desde prototipos simples hasta sistemas complejos. Por ejemplo, crear una consola de juegos portátil requiere integrar la pantalla con un microcontrolador o una computadora de placa única, junto con controles y una fuente de alimentación. El tamaño compacto y la alta resolución de la pantalla la hacen ideal para este tipo de proyectos.

Solución de problemas comunes

La solución de problemas comunes con la pantalla implica verificar varios componentes clave:

- Fuente de alimentación: asegúrese de que la fuente de alimentación sea adecuada tanto para la pantalla como para cualquier componente adicional, como placas de controladores o microcontroladores.

- Conexiones: verifique que todas las conexiones sean seguras y no estén sueltas. Esto incluye el conector de 40 pines y cualquier cableado adicional para la luz de fondo.

- Configuración del software: Si utiliza un microcontrolador o una computadora de placa única, asegúrese de que el software esté configurado correctamente para admitir la resolución y la frecuencia de actualización de la pantalla.

Técnicas avanzadas de solución de problemas

Para problemas más complejos, pueden ser necesarias técnicas avanzadas de solución de problemas. Esto podría implicar el uso de osciloscopios para verificar la integridad de la señal en los pines de la interfaz de la pantalla o software de depuración para identificar errores de configuración.

Desarrollos y tendencias futuras

En el futuro, podemos esperar ver avances en la tecnología de visualización que podrían simplificar la integración de pantallas de alta resolución como esta. Tendencias como las placas de controladores mejoradas y los microcontroladores más potentes facilitarán a los desarrolladores la creación de proyectos complejos sin necesidad de un amplio conocimiento de hardware.

Impacto en los proyectos de bricolaje

Los avances en la tecnología de visualización tendrán un impacto significativo en los proyectos de bricolaje. Con una integración más fácil y herramientas más accesibles, los aficionados podrán crear dispositivos sofisticados que antes estaban fuera de su alcance. Esto podría conducir a un aumento en los proyectos innovadores que aprovechan las pantallas de alta resolución para interfaces interactivas.

Aplicaciones de la industria

Más allá de los proyectos de bricolaje, estas pantallas también verán un mayor uso en aplicaciones industriales. Por ejemplo, en los sistemas automotrices, las pantallas de alta resolución se están volviendo esenciales para los sistemas de navegación y entretenimiento. La capacidad de integrar fácilmente estas pantallas en sistemas personalizados mejorará el desarrollo de tales aplicaciones.

Consideraciones adicionales para el uso a largo plazo

Para el uso a largo plazo, es importante tener en cuenta factores como la durabilidad de la pantalla y la eficiencia energética. Asegurarse de que la pantalla esté correctamente montada y protegida de los factores ambientales puede prolongar su vida útil. Además, optimizar el consumo de energía a través de una gestión eficiente de la luz de fondo puede ayudar a reducir los costos generales de energía.

Conclusión

La pantalla TFT de 5,0 pulgadas y 40 pines y 800x480 sin pantalla táctil ofrece una solución de visualización de alta resolución para diversos proyectos, desde electrónica de consumo hasta prototipos de bricolaje. Sin embargo, su uso requiere una cuidadosa consideración de los requisitos de hardware y software, incluida la necesidad de una placa de controlador adecuada y una gestión adecuada de la luz de fondo. Al comprender estos requisitos y utilizar las herramientas adecuadas, los desarrolladores pueden integrar eficazmente esta pantalla en sus proyectos.

Preguntas frecuentes

P: ¿Cuál es la resolución de la pantalla TFT de 5,0 pulgadas?

R: La resolución de la pantalla es de 800x480 píxeles.

P: ¿La pantalla es compatible con la funcionalidad de pantalla táctil?

R: No, esta versión de la pantalla no incluye una pantalla táctil.

P: ¿Qué tipo de luz de fondo utiliza la pantalla?

R: La pantalla utiliza una retroiluminación LED que requiere un convertidor de refuerzo de modo de corriente constante.

P: ¿Puedo conectar esta pantalla directamente a cualquier microcontrolador?

R: La mayoría de los microcontroladores pequeños no pueden admitir directamente esta pantalla debido a sus requisitos de sincronización de video. Se recomienda una placa de controlador como la RA8875.

P: ¿Cómo ajusto el brillo de la luz de fondo?

R: Ajustar el brillo de la luz de fondo generalmente implica modificar la configuración actual en una placa de conexión diseñada para este propósito.
