Introducción

Las pantallas LCD son un componente esencial en muchos proyectos electrónicos, ya que proporcionan una interfaz fácil de usar para mostrar datos. Cuando se combinan con Arduino, estas pantallas pueden cumplir varias funciones, desde una simple salida de texto hasta pantallas gráficas complejas. Esta guía lo guiará a través de los pasos para usar de manera efectiva una pantalla LCD con Arduino, centrándose específicamente en el popular modelo LCD de 16x2.

Componentes necesarios

Para comenzar, necesitará los siguientes componentes:

- Placa Arduino (por ejemplo, Arduino Uno)

- Pantalla LCD de 16x2

- Placa de pruebas

- Cables de puente

- Potenciómetro (10kΩ)

- Resistencia de 220Ω (para retroiluminación)

- Cable USB (para programar el Arduino)

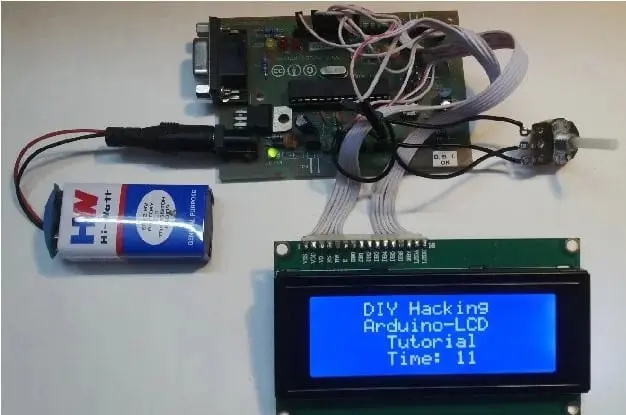

Descripción de la pantalla LCD

La pantalla LCD de 16x2 puede mostrar 16 caracteres por línea y tiene dos líneas. Funciona mediante una interfaz paralela, lo que significa que se utilizan múltiples pines para comunicarse con el Arduino. La configuración típica de pines para una pantalla LCD de 16x2 es la siguiente:

Cableado de la pantalla LCD a Arduino

Instrucciones de cableado paso a paso

1. Conectar alimentación: Conecte el pin 1 de la pantalla LCD a GND y el pin 2 a +5V desde el Arduino.

2. Control de contraste: Conecte el pin 3 de la pantalla LCD al pin central de un potenciómetro. Conecte un lado del potenciómetro a +5V y el otro lado a GND.

3. Pines de control:

- Conecte el pin 4 (RS) al pin digital 12 en el Arduino.

- Conecte el pin 5 (R / W) a GND.

- Conecte el pin 6 (E) al pin digital 11 en el Arduino.

4. Pines de datos:

- Conecte los pines D4-D7 de la pantalla LCD a los pines digitales 5, 4, 3 y 2 en el Arduino respectivamente.

5. Retroiluminación:

- Conecte el pin 15 (LED+) a través de una resistencia de 220Ω a +5V.

- Conecte el pin 16 (LED-) a GND.

Programación del Arduino

Para controlar la pantalla LCD, utilizará la biblioteca 'LiquidCrystal' que viene preinstalada con el IDE de Arduino. A continuación, te indicamos cómo configurar tu código:

Instrucciones de código paso a paso

1. Incluir la biblioteca: El primer paso es incluir la biblioteca LiquidCrystal en su proyecto.

2. Inicializar la biblioteca: Cree una instancia de 'LiquidCrystal' con sus pines definidos.

3. Función de configuración: En su función de configuración, inicialice la pantalla LCD y configure sus dimensiones.

4. Función de bucle: puede actualizar su pantalla en la función de bucle imprimiendo mensajes o mostrando varios datos.

5. Cargar código: Conecte su Arduino a su computadora a través de USB y cargue su código usando el IDE de Arduino.

Si

la pantalla no funciona como se esperaba, ten en cuenta estos consejos para solucionar problemas:

- Asegúrate de que todas las conexiones estén seguras y correctamente cableadas.

- Ajusta el potenciómetro para el contraste; a veces las pantallas aparecen en blanco si el contraste es demasiado bajo.

- Comprueba que estás utilizando los pines correctos en el código correspondiente a la configuración del cableado.

- Si solo ves bloques en una o ambas líneas, puede indicar un problema con la inicialización o el cableado.

Características avanzadas de las pantallas LCD

Una vez que haya dominado el uso básico, considere explorar las funciones avanzadas de las pantallas LCD:

Desplazamiento de texto

Si tiene texto más largo de lo que cabe en una sola línea, puede implementar la funcionalidad de desplazamiento de texto. Esto se puede hacer moviendo los caracteres hacia la izquierda o hacia la derecha en la pantalla.

Caracteres personalizados

Puede crear caracteres personalizados definiendo sus patrones de píxeles en la memoria. Esta función permite visualizaciones más personalizadas, como iconos o símbolos únicos relevantes para tu proyecto.

Control de retroiluminación

Muchas pantallas LCD vienen con opciones de retroiluminación que pueden mejorar la visibilidad en condiciones de poca luz. Puede controlar esta función mediante programación en función de ciertas condiciones del proyecto.

Aplicaciones de Arduino con LCD Las

pantallas LCD tienen una amplia gama de aplicaciones cuando se combinan con Arduino:

- Termómetros digitales: Muestran lecturas de temperatura en tiempo real.

- Calculadoras: Muestran cálculos y resultados dinámicamente.

- Indicadores de estado: Proporcionan retroalimentación para varios sensores o módulos en uso.

- Interfaces de usuario: Crea interfaces interactivas para controlar dispositivos o configuraciones.

Consejos adicionales para mejorar su proyecto

Para mejorar aún más su experiencia con el uso de una pantalla LCD junto con un Arduino, considere explorar estos consejos adicionales:

Experimentando con diferentes bibliotecas

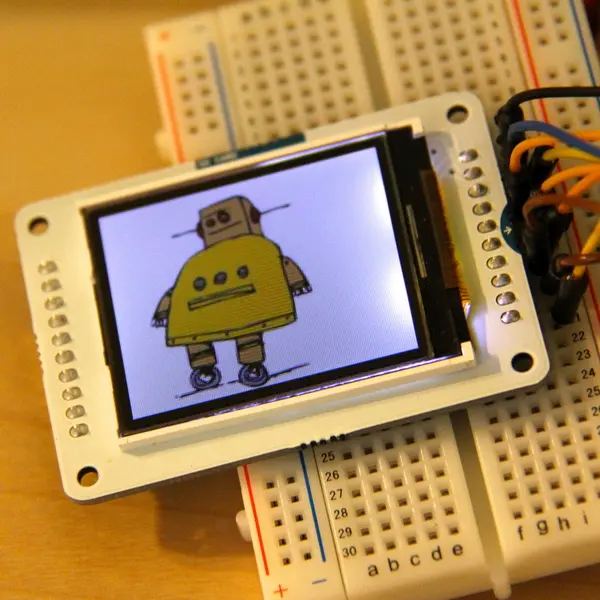

Si bien 'LiquidCrystal' se usa ampliamente para pantallas de caracteres estándar, hay otras bibliotecas disponibles que se adaptan específicamente a pantallas gráficas o aquellas que admiten funciones avanzadas como entrada táctil o animaciones. Bibliotecas como 'Adafruit_GFX' o 'U8g2' pueden proporcionar más funcionalidad si está trabajando con pantallas gráficas.

Incorporación de sensores

La integración de sensores en su proyecto puede proporcionar datos dinámicos para mostrar en su pantalla LCD. Por ejemplo, emparejar un sensor de temperatura como DHT11 o DHT22 le permite mostrar lecturas de temperatura en tiempo real directamente en su pantalla, mejorando la interactividad y la funcionalidad.

Uso de varias pantallas

Si su proyecto requiere mostrar más información de la que permite una pantalla, considere usar varias pantallas conectadas a través de I2C u otros protocolos de comunicación. Esta configuración le permite administrar varias pantallas desde un solo microcontrolador mientras mantiene el cableado mínimo.

Técnicas de administración de energía

Cuando trabaje con proyectos que funcionan con baterías, considere implementar técnicas de administración de energía, como apagar las luces de fondo cuando no sea necesario o usar modos de suspensión tanto para el microcontrolador como para la pantalla cuando esté inactivo.

Al aplicar estas mejoras y sugerencias, no solo mejorará sus proyectos actuales, sino que también obtendrá una valiosa experiencia que beneficiará los esfuerzos futuros relacionados con Arduino y las tecnologías de visualización.

Conclusión

El uso de una pantalla LCD con un Arduino abre numerosas posibilidades para mostrar información en sus proyectos. Siguiendo esta guía, debería poder configurar y programar una pantalla LCD básica de manera efectiva. Experimente con diferentes mensajes y diseños a medida que se sienta más cómodo con el uso de esta tecnología.

Preguntas frecuentes

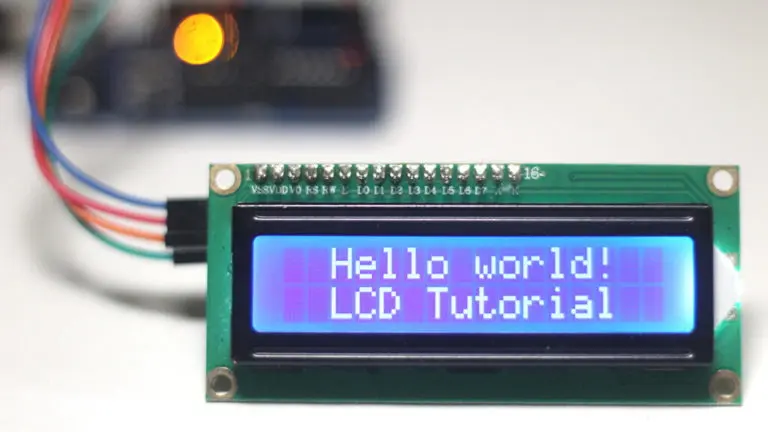

1. ¿Cómo conecto una pantalla LCD I2C a mi Arduino?

Para conectar una pantalla LCD I2C, normalmente solo necesita cuatro conexiones: VCC a +5V, GND a GND, SDA a A4 (en la mayoría de los Arduinos) y SCL a A5. Utilice una biblioteca apropiada como 'Wire' junto con 'LiquidCrystal_I2C'.

2. ¿Cuál es el propósito de un potenciómetro en esta configuración?

El potenciómetro se utiliza para ajustar el contraste de la pantalla para que los caracteres se puedan ver claramente.

3. ¿Puedo usar otros tipos de pantallas LCD con Arduino?

Sí, se pueden usar varios tipos de pantallas LCD con Arduino, incluidas pantallas gráficas y pantallas de caracteres más grandes; solo asegúrese de tener bibliotecas compatibles.

4. ¿Qué hago si mi pantalla solo muestra pantallas en blanco?

Verifique que todas las conexiones sean correctas y asegúrese de que la alimentación se suministre correctamente. Ajustar el contraste a través del potenciómetro también puede ayudar.

5. ¿Cómo puedo crear personajes personalizados en mi pantalla LCD?

Puede crear caracteres personalizados usando la función 'lcd.createChar()' seguida del método 'lcd.write()' para mostrarlos en su pantalla.

Al seguir estas pautas y responder preguntas comunes, estará bien equipado para integrar una pantalla LCD en su próximo proyecto de Arduino.
