La pantalla táctil Adafruit PiTFT se ha convertido en un accesorio popular entre los entusiastas de Raspberry Pi que buscan una solución de pantalla táctil compacta e integrada. Pero, ¿es realmente la mejor opción para su proyecto Raspberry Pi? Este artículo completo explora las características, ventajas, limitaciones y casos de uso de Adafruit PiTFT, comparándolo con otras opciones de visualización para ayudarlo a decidir si se ajusta a sus necesidades.

Comprender la pantalla táctil Adafruit PiTFT

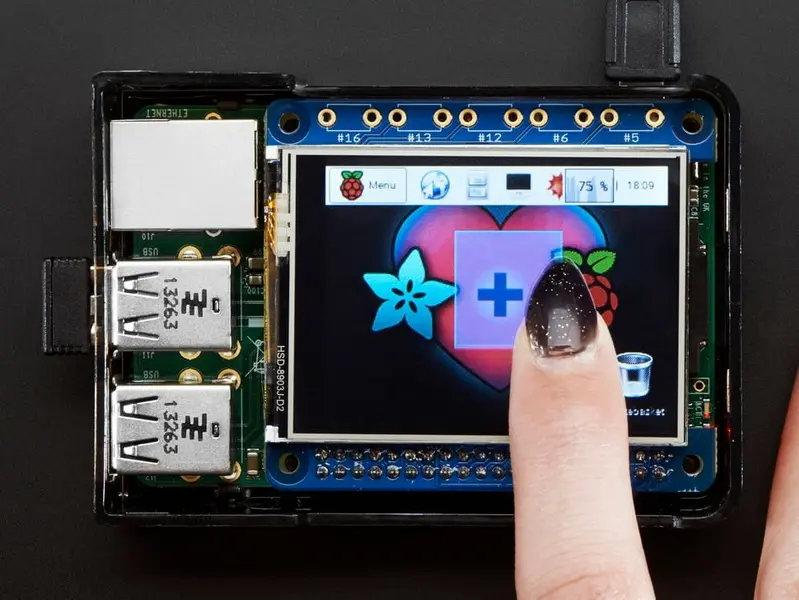

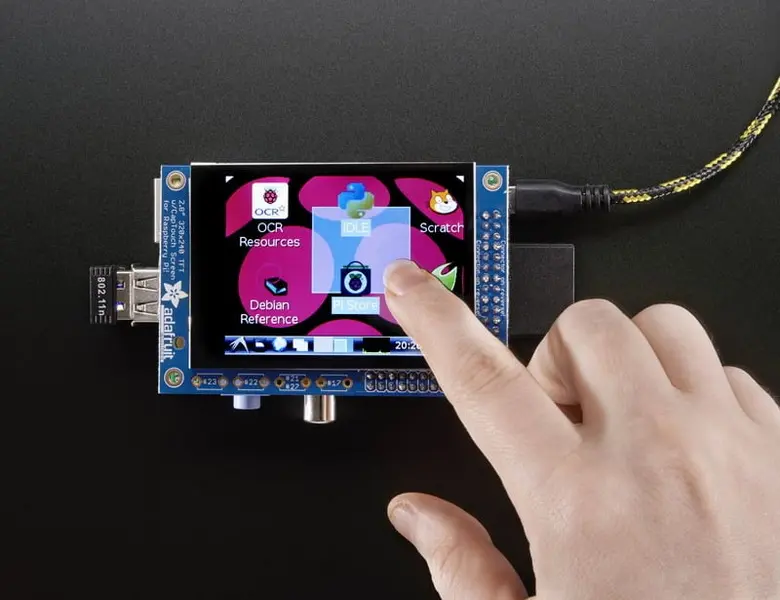

La Adafruit PiTFT es una pequeña pantalla táctil TFT de 2,8 pulgadas diseñada específicamente para interactuar directamente con los modelos Raspberry Pi que tienen un cabezal GPIO de 2x20. Ofrece una resolución de 320x240 píxeles con una profundidad de color de 16 bits, lo que proporciona una pantalla colorida y nítida para aplicaciones integradas. El PiTFT utiliza la interfaz SPI de alta velocidad en la Raspberry Pi para la comunicación, lo que facilita la instalación sin necesidad de cables o adaptadores adicionales[2][3].

Tipos de pantalla: Resistiva vs Táctil Capacitiva

Adafruit ofrece dos versiones principales de la pantalla PiTFT de 2,8 pulgadas: una pantalla táctil resistiva y una pantalla táctil capacitiva (PiTFT Plus). La versión resistiva requiere un lápiz óptico, una uña o cualquier objeto para registrar la entrada táctil, mientras que la versión capacitiva admite la entrada táctil con los dedos de manera similar a los teléfonos inteligentes y tabletas modernos. La pantalla táctil capacitiva proporciona una experiencia de usuario más receptiva e intuitiva, incluidos los gestos multitáctiles, mientras que la pantalla resistiva es generalmente más asequible y puede ser activada por cualquier objeto[3][7].

Compatibilidad física e instalación

El PiTFT está diseñado para encajar perfectamente en la parte superior de los modelos Raspberry Pi con un cabezal GPIO 2x20, incluidos Pi Zero, Pi 2, Pi 3, Pi 4 y Model A+ y B+. Sin embargo, los modelos Pi 1 originales con cabezales 2x13 no son compatibles con las versiones más nuevas de PiTFT Plus. Algunos modelos Pi más antiguos pueden experimentar ligeros voladizos de PCB sobre los puertos USB, pero las versiones más nuevas se han rediseñado para que coincidan mejor con los contornos de la placa Raspberry Pi y resalten los 40 pines GPIO para una expansión más fácil[2][3][7].

La instalación implica conectar el PiTFT directamente al encabezado GPIO e instalar un paquete de kernel de Linux personalizado proporcionado por Adafruit para habilitar la compatibilidad con pantallas táctiles y pantallas. Adafruit ofrece scripts auxiliares que automatizan este proceso, incluida la calibración de la pantalla táctil y la configuración de la pantalla, lo que hace que la configuración sea accesible incluso para usuarios con experiencia moderada en Linux[4][6].

Ventajas del PiTFT de Adafruit para proyectos de Raspberry Pi

Tamaño compacto e integración

Una de las mayores fortalezas del PiTFT es su factor de forma compacto. El tamaño de la pantalla de 2,8 pulgadas y la conexión GPIO directa lo hacen ideal para proyectos portátiles o integrados donde el espacio es limitado. A diferencia de las pantallas HDMI, el PiTFT no requiere cables adicionales ni fuentes de alimentación externas, lo que da como resultado una solución limpia y todo en uno[1][3].

Versatilidad para diversas aplicaciones

El PiTFT admite múltiples modos de operación, incluido el acceso a la consola, entornos gráficos como X11 e interfaces gráficas personalizadas que utilizan bibliotecas como PyGame o SDL. Esta versatilidad permite a los usuarios crear interfaces de usuario simples, paneles de control o mostrar imágenes y videos desde el módulo de cámara Raspberry Pi. La inclusión de cuatro botones táctiles conectados a pines GPIO ofrece opciones de entrada adicionales para crear interfaces de usuario básicas o controles de alimentación[2][3][7].

Buena calidad de visualización para su tamaño A

pesar de su pequeño tamaño, el PiTFT proporciona texto nítido y fácil de leer y una reproducción de color decente a una resolución de 320x240. Para aplicaciones basadas en terminales, monitoreo o interfaces gráficas simples, la calidad de la pantalla es más que adecuada. Su profundidad de color de 16 bits permite imágenes vibrantes adecuadas para muchos proyectos incrustados[1][3].

Fuerte soporte de la comunidad y la documentación

Adafruit ha desarrollado extensos tutoriales, paquetes de software y foros de la comunidad para apoyar a los usuarios de PiTFT. La disponibilidad de guías de instalación detalladas, herramientas de calibración y proyectos de ejemplo reduce la barrera de entrada y ayuda a los usuarios a aprovechar al máximo sus pantallas PiTFT[4][6].

Limitaciones y consideraciones del PiTFT

Tamaño de pantalla pequeño y baja resolución

La diagonal de 2,8 pulgadas y la resolución de 320x240 limitan la facilidad de uso del PiTFT para aplicaciones que requieren imágenes detalladas, gráficos de alta resolución o un amplio espacio en la pantalla. Es menos adecuado como pantalla de escritorio principal o para tareas multimedia pesadas, como la navegación web o la edición de video. Las pantallas más grandes, como la pantalla táctil oficial de Raspberry Pi de 7 pulgadas con resolución de 800x480, ofrecen una experiencia de usuario más cómoda para tales fines[3].

Limitaciones de la

pantalla táctil resistiva (versión original)

La pantalla táctil resistiva del PiTFT original requiere un lápiz óptico o una uña para la entrada, que puede ser menos conveniente y menos sensible que las pantallas táctiles capacitivas. Esto puede afectar la usabilidad, especialmente para los usuarios acostumbrados a los dispositivos modernos con pantalla táctil. Sin embargo, la versión resistiva puede registrar la entrada de cualquier objeto, lo que puede ser ventajoso en ciertos entornos industriales o accidentados[3].

Restricciones de compatibilidad

El PiTFT está diseñado para funcionar con modelos Raspberry Pi con un cabezal GPIO 2x20. Es incompatible con los modelos Pi más antiguos que tienen un encabezado 2x13, como el Pi 1 Model A y B original. Además, algunos usuarios han informado desafíos al usar PiTFT con la Raspberry Pi 400 debido a su factor de forma único y diseño GPIO, lo que requiere pasos de configuración adicionales[3].

Dependencias de software y kernel

El PiTFT requiere un paquete de kernel de Linux personalizado proporcionado por Adafruit para un funcionamiento adecuado. Los usuarios deben evitar actualizar el firmware o el kernel de Raspberry Pi utilizando el comando estándar rpi-update, ya que esto puede interrumpir el soporte de PiTFT. Si bien Adafruit proporciona scripts auxiliares para facilitar la instalación y la configuración, esta dependencia de una versión específica del kernel puede complicar las actualizaciones y el mantenimiento del sistema[4].

Comparación del PiTFT de Adafruit con otras pantallas de Raspberry Pi

A la hora de decidir si el PiTFT es la mejor opción, es útil compararlo con otras opciones de pantalla populares de Raspberry Pi.

El PiTFT sobresale en portabilidad e integración GPIO, lo que lo hace ideal para proyectos integrados o personalizados donde existen limitaciones de espacio y energía. La pantalla táctil oficial de 7 pulgadas ofrece una pantalla más grande y de mayor resolución más adecuada para uso general de escritorio. Los monitores HDMI proporcionan la mayor resolución y flexibilidad, pero requieren más espacio, cables y energía[3].

Casos de uso en los que brilla el PiTFT de Adafruit

El PiTFT es el más adecuado para proyectos que requieren una pantalla táctil pequeña e integrada con conexión GPIO directa y bajo consumo de energía. Los ejemplos incluyen:

- Dispositivos portátiles Raspberry Pi o consolas portátiles

- Paneles de control o quioscos integrados

- Interfaces de usuario personalizadas para dispositivos IoT

- Pantallas de vista previa de la cámara Raspberry Pi

- Acceso a terminales o interfaces gráficas simples en configuraciones compactas

Para los usuarios que necesitan una solución de pantalla compacta todo en uno con botones táctiles y entrada de pantalla táctil, el PiTFT ofrece un equilibrio convincente de características y facilidad de integración[1][3][7].

Conclusión

La pantalla táctil Adafruit PiTFT es una excelente opción para los entusiastas de Raspberry Pi que buscan una solución de pantalla táctil compacta e integrada que se conecte directamente al cabezal GPIO. Su pequeño tamaño, resolución razonable y opciones táctiles resistivas o capacitivas disponibles lo hacen versátil para proyectos integrados y portátiles. La inclusión de botones táctiles y el fuerte apoyo de la comunidad mejoran aún más su atractivo.

Sin embargo, el pequeño tamaño de la pantalla y la menor resolución del PiTFT limitan su idoneidad para el uso general de escritorio o aplicaciones multimedia. Los usuarios que requieran pantallas más grandes o una resolución más alta deben considerar alternativas como la pantalla táctil oficial de Raspberry Pi de 7 pulgadas o los monitores HDMI.

En última instancia, si el Adafruit PiTFT es la mejor opción depende de los requisitos específicos de su proyecto. Para aplicaciones integradas, dispositivos portátiles o interfaces gráficas simples, es uno de los principales competidores. Para una usabilidad completa del escritorio o necesidades de alta resolución, otras pantallas pueden ser más apropiadas.

Preguntas frecuentes

1. ¿Qué modelos de Raspberry Pi son compatibles con Adafruit PiTFT?

El PiTFT es compatible con los modelos de Raspberry Pi que tienen un cabezal GPIO 2x20, incluidos Pi Zero, Pi 2, Pi 3, Pi 4 y Model A+ y B+. No es compatible con modelos Pi más antiguos que tienen un cabezal GPIO 2x13, como el Pi 1 Modelo A y B original[2][3].

2. ¿Cuál es la diferencia entre las versiones resistiva y capacitiva de PiTFT?

El PiTFT resistivo requiere un lápiz óptico, una uña o cualquier objeto para registrar la entrada táctil y, por lo general, es más asequible. El PiTFT Plus capacitivo admite la entrada táctil con los dedos con gestos multitáctiles, ofreciendo una experiencia más moderna y receptiva similar a la de los teléfonos inteligentes[3][7].

3. ¿Qué tan difícil es instalar y configurar el PiTFT en una Raspberry Pi?

La instalación implica conectar el PiTFT al encabezado GPIO y ejecutar los scripts auxiliares de Adafruit para instalar un kernel personalizado y configurar la pantalla. Si bien algo de experiencia en la línea de comandos de Linux es útil, Adafruit proporciona tutoriales detallados y scripts automatizados para simplificar el proceso[4][6].

4. ¿Se puede utilizar el PiTFT como pantalla de escritorio principal?

Debido a su pequeño tamaño de 2,8 pulgadas y su resolución de 320x240, el PiTFT no es ideal como pantalla de escritorio principal. Es más adecuado para el acceso a consolas, interfaces integradas o aplicaciones gráficas simples en lugar de la informática de escritorio general[3].

5. ¿Cuáles son los requisitos de potencia del PiTFT?

El consumo de energía del PiTFT depende principalmente de la retroiluminación. Con la luz de fondo completamente encendida, consume aproximadamente 100 mA de la fuente de alimentación de la Raspberry Pi, que es modesta y adecuada para proyectos portátiles o integrados[2].
