Los mejores consejos para configurar una pantalla táctil capacitiva de 7 pulgadas en Raspberry Pi

>>

Configurar una pantalla táctil capacitiva de 7 pulgadas en una Raspberry Pi puede ser un proyecto emocionante que mejora sus habilidades electrónicas de bricolaje. Esta guía lo guiará a través de los pasos necesarios para integrar con éxito una pantalla táctil capacitiva de 7 pulgadas con su Raspberry Pi, asegurando que pueda utilizarla para diversas aplicaciones, desde centros multimedia hasta quioscos interactivos.

Comprender la pantalla táctil capacitiva de 7 pulgadas

La pantalla táctil capacitiva de 7 pulgadas es una pantalla versátil que se puede utilizar con varios modelos de Raspberry Pi. Por lo general, presenta una resolución de 1024x600 píxeles, lo que proporciona imágenes claras para las aplicaciones. La tecnología capacitiva permite capacidades multitáctiles, lo que la hace ideal para proyectos interactivos.

Características principales:

- Tamaño de pantalla: 7 pulgadas

- Resolución: 1024x600 píxeles

- Tecnología táctil: capacitiva (admite multitáctil)

- Señal de entrada: HDMI

- Fuente de alimentación: DC 5V

Componentes necesarios

Antes de comenzar, reúna los siguientes componentes:

- Raspberry Pi (cualquier modelo con soporte HDMI)

- Pantalla táctil capacitiva de 7 pulgadas

- Cable HDMI

- Cables de puente (normalmente incluidos con la pantalla)

- Fuente de alimentación para Raspberry Pi

- Tarjeta MicroSD con el sistema operativo Raspberry Pi instalado

- Opcional: carcasa o soporte para la pantalla

Guía de configuración paso a paso

1. Preparación de su Raspberry Pi

Antes de conectar la pantalla táctil, asegúrese de que su Raspberry Pi esté actualizada. Conéctelo a un monitor, teclado y mouse, luego inicie el sistema operativo Raspberry Pi.

Actualizar su sistema es crucial, ya que garantiza que todos los componentes de software estén actualizados y sean compatibles con su hardware. Este paso minimiza los posibles problemas durante la configuración y el funcionamiento.

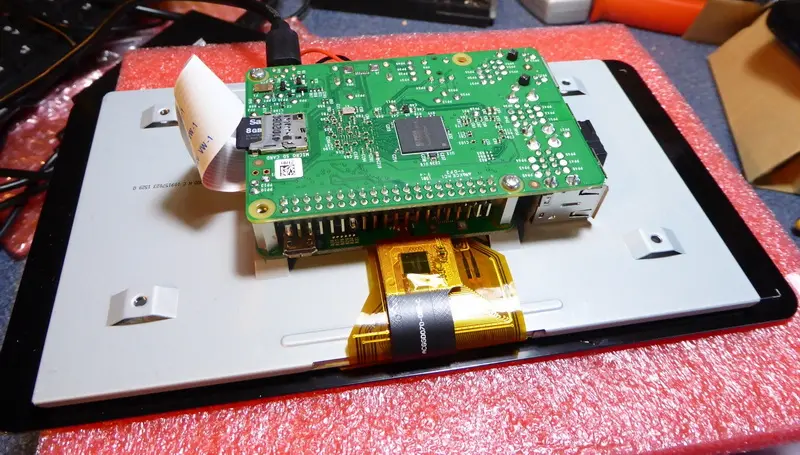

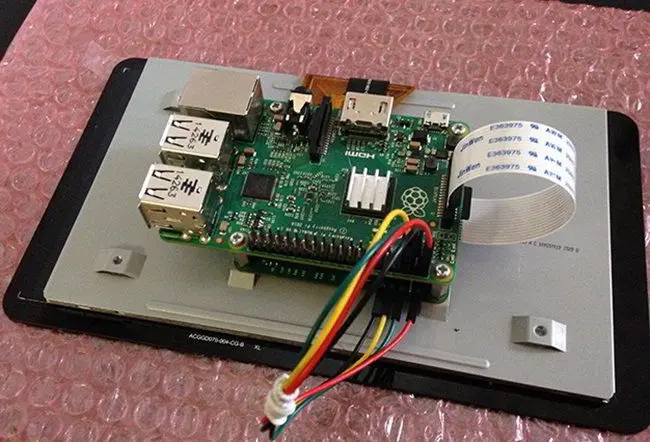

2. Montaje de la pantalla táctil

1. Conecte la placa controladora:

- Dé la vuelta a la pantalla táctil y localice la placa controladora.

- Conecte el cable plano de la pantalla a la placa controladora, asegurándose de que la pestaña azul esté hacia abajo cuando esté conectada.

2. Conecte los cables de puente:

- Use cables de puente para conectar la alimentación y la tierra de la placa controladora a los pines GPIO en la Raspberry Pi:

- Cable rojo (5V) al pin 2

- Cable negro (GND) al pin 6

3. Montaje:

- Monte de forma segura la Raspberry Pi en la placa controladora utilizando los tornillos o separadores provistos.

3. Conexión a la alimentación y la pantalla

1. Conexión HDMI:

- Utilice un cable HDMI para conectar su Raspberry Pi a la pantalla táctil.

2. Encendido:

- Conecte su fuente de alimentación a la Raspberry Pi y enciéndala.

3. Arranque inicial:

- La pantalla debería iluminarse y mostrar el entorno de escritorio de Raspberry Pi.

4. Configuración de los ajustes de pantalla

Si la pantalla aparece invertida o desalineada, es posible que deba ajustar su orientación:

1. Abra una ventana de terminal.

2. Edite el archivo de configuración para ajustar la configuración según sea necesario.

Este paso es esencial para garantizar que sus interacciones táctiles se alineen correctamente con lo que se muestra en pantalla, mejorando la usabilidad.

5. Instalación de software adicional

Para mejorar la funcionalidad, considere instalar un teclado virtual:

Tener un teclado virtual le permite interactuar con aplicaciones que requieren entrada de texto directamente desde su pantalla táctil, lo que lo hace más versátil para diversas tareas.

Aplicaciones de su pantalla táctil

Una vez configurada, su pantalla táctil capacitiva de 7 pulgadas se puede utilizar para varios proyectos:

- Media Center: Transmita videos y música usando software como Kodi. Con su tamaño compacto y alta resolución, esta configuración puede transformar su experiencia visual.

- Panel de control de hogar inteligente: controle dispositivos inteligentes desde una sola interfaz. Puede crear paneles personalizados que le permitan administrar luces, termostatos y sistemas de seguridad sin problemas.

- Kiosco interactivo: Proporcionar información o servicios en espacios públicos. Esto podría ser útil en museos, bibliotecas o entornos minoristas donde la interacción del usuario es clave.

- Marco de fotos digital: Muestre presentaciones de diapositivas de imágenes con controles táctiles. Puede personalizarlo cargando fotos familiares o obras de arte.

Mejora de la experiencia del usuario

Para mejorar aún más la experiencia del usuario en su pantalla táctil capacitiva de 7 pulgadas, considere implementar estas mejoras:

Diseño

de interfaz de usuario personalizadoLa creación de una interfaz de usuario personalizada adaptada específicamente a su aplicación puede mejorar significativamente la facilidad de uso. Se pueden emplear herramientas como Qt o GTK para diseñar interfaces visualmente atractivas que sean fáciles de navegar en una pantalla pequeña.

Gestos táctiles

La integración de gestos táctiles como deslizar, pellizcar o tocar puede hacer que las interacciones sean más intuitivas. Por ejemplo, deslizar el dedo hacia la izquierda o hacia la derecha podría navegar por las imágenes en una aplicación de galería de fotos o cambiar entre diferentes pantallas en una aplicación de quiosco.

Agregar salida de audio

Si está utilizando su pantalla táctil para la reproducción de medios o aplicaciones interactivas, considere agregar capacidades de salida de audio a través de altavoces conectados a su Raspberry Pi. Esta adición creará una experiencia más inmersiva para los usuarios.

Solución de problemas comunes

Al configurar la pantalla táctil capacitiva de 7 pulgadas, es posible que encuentre algunos problemas comunes:

La pantalla no se enciende Si

la pantalla no se enciende después de encenderla:

- Compruebe todas las conexiones entre la Raspberry Pi y la pantalla.

- Asegúrese de que la fuente de alimentación funciona correctamente.

Toque No responde

Si la entrada táctil no se registra:

- Verifique que todos los cables de puente estén bien conectados.

- Compruebe si se necesitan controladores adicionales según su modelo específico de pantalla táctil.

Parpadeo de la pantalla

Si nota parpadeo en su pantalla:

- Ajuste la configuración de la pantalla en el archivo de configuración.

- Asegúrese de que está utilizando un cable HDMI de alta calidad que admita la transmisión adecuada de la señal.

Conclusión

La configuración de una pantalla táctil capacitiva de 7 pulgadas en su Raspberry Pi abre numerosas posibilidades para proyectos creativos. Ya sea que esté construyendo un centro multimedia o un quiosco interactivo, esta guía proporciona todo lo que necesita para comenzar de manera efectiva.

Siguiendo estos pasos y sugerencias, puede asegurarse de que la configuración de su pantalla táctil funcione sin problemas y cumpla con los requisitos de su proyecto de manera efectiva.

Preguntas frecuentes

1. ¿Qué es una pantalla táctil capacitiva?

Una pantalla táctil capacitiva detecta el tacto a través de las propiedades eléctricas del cuerpo humano, lo que permite gestos multitáctiles y brinda una experiencia de usuario receptiva.

2. ¿Puedo usar una pantalla táctil capacitiva de 7 pulgadas con cualquier modelo de Raspberry Pi?

La mayoría de las pantallas táctiles capacitivas de 7 pulgadas son compatibles con los modelos populares de Raspberry Pi que tienen puertos HDMI y USB; sin embargo, siempre verifique los requisitos de compatibilidad específicos.

3. ¿Necesito software adicional para usar la pantalla táctil?

Si bien muchas pantallas son plug-and-play sin necesidad de controladores adicionales para la funcionalidad básica, algunas funciones avanzadas pueden requerir instalaciones de software específicas.

4. ¿Qué lenguajes de programación puedo utilizar para estos proyectos?

Puede utilizar varios lenguajes de programación, incluidos Python, JavaScript y HTML/CSS, según los requisitos de su proyecto y las opciones de software.

5. ¿Existe alguna limitación para usar una pantalla táctil de 7 pulgadas?

El pequeño tamaño de una pantalla táctil capacitiva de 7 pulgadas puede limitar la visualización de información a la vez; las pantallas más grandes pueden ser más adecuadas para aplicaciones complejas que requieren más datos visuales.

Siguiendo estos consejos y pautas, puede configurar y utilizar con éxito una pantalla táctil capacitiva de 7 pulgadas con su Raspberry Pi, ¡desbloqueando un nuevo potencial creativo en sus proyectos!
