¿Cuáles son las ventajas de las pantallas táctiles resistivas en aplicaciones industriales?

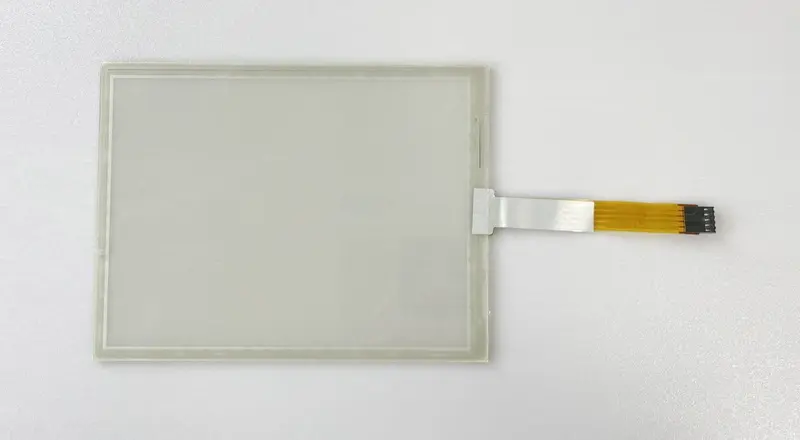

Introducción a la tecnología de pantalla táctil resistiva

La tecnología de pantalla táctil resistiva ha sido una piedra angular en el mundo de las pantallas interactivas durante décadas. Desde su creación a mediados de la década de 1970, esta tecnología ha evolucionado hasta convertirse en una parte integral de varios dispositivos y aplicaciones en múltiples industrias. En esta guía completa, exploraremos las complejidades de los paneles de pantalla táctil resistivos, su construcción, aplicaciones y ventajas sobre otras tecnologías táctiles.

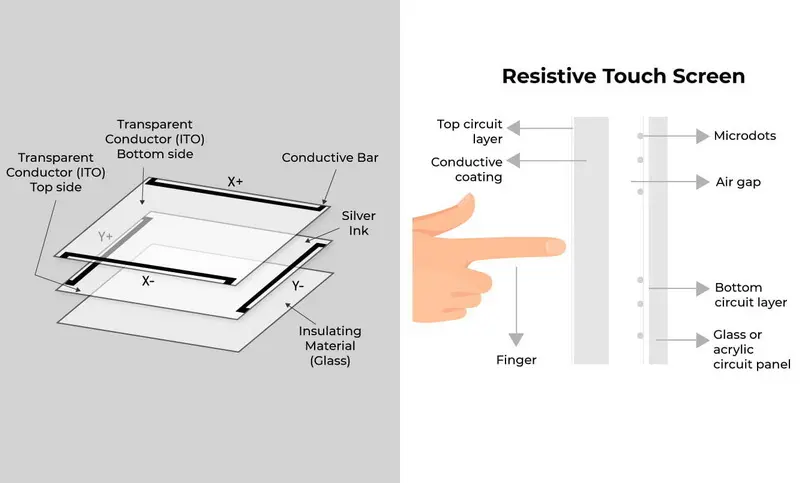

Comprender la construcción del panel táctil

La construcción de un panel táctil resistivo es relativamente simple pero ingeniosa. Consta de varias capas que trabajan juntas para detectar la entrada táctil:

1. Capa superior: Una película flexible y transparente hecha de poliéster

2. Capa inferior: Un sustrato rígido, típicamente vidrio

3. Capas conductoras: Tanto la capa superior como la inferior están recubiertas con un material conductor transparente, generalmente óxido de indio y estaño (ITO)

4. Puntos espaciadores: Pequeños puntos aislantes que separan las dos capas conductoras

Cuando un usuario toca la pantalla, la capa superior flexible se deforma y hace contacto con la capa inferior. Este contacto crea un cambio en la corriente eléctrica, que luego es interpretado como un evento táctil por el controlador del dispositivo.

Cómo funcionan las pantallas táctiles resistivas

El funcionamiento de una pantalla táctil resistiva se basa en la presión y la resistencia eléctrica. Aquí hay un desglose paso a paso del proceso:

1. Aplicación de presión: Cuando un usuario toca la pantalla con un dedo, un lápiz óptico o cualquier objeto, aplica presión a la capa superior flexible.

2. Contacto de capa: La presión hace que la capa superior se flexione y haga contacto con la capa inferior en el punto de contacto.

3. Cambio de voltaje: El contacto entre las dos capas conductoras crea un cambio en el voltaje en ese punto específico.

4. Detección de coordenadas: el controlador de pantalla táctil mide el cambio de voltaje y calcula las coordenadas exactas del punto de contacto.

5. Procesamiento de señales: Luego, el software del dispositivo procesa las coordenadas para determinar la respuesta o acción adecuada.

Este proceso ocurre casi instantáneamente, proporcionando una experiencia de usuario receptiva en varias aplicaciones.

Tipos de pantallas táctiles resistivas

Hay varios tipos de pantallas táctiles resistivas, cada una con sus propias características únicas:

1. Pantallas táctiles resistivas de 4 hilos

El tipo más común y rentable, las pantallas táctiles resistivas de 4 hilos utilizan cuatro cables para determinar las coordenadas táctiles. Se utilizan dos cables para el eje X y dos para el eje Y. Si bien son simples y económicos, pueden tener una vida útil más corta debido al desgaste de la capa conductora superior.

2. Pantallas táctiles resistivas de 5 hilos Las

pantallas táctiles resistivas de 5 hilos ofrecen una mayor durabilidad y precisión en comparación con los sistemas de 4 hilos. Usan cinco cables: cuatro en las esquinas de la capa inferior y uno en la capa superior flexible. Esta configuración reduce el desgaste de la capa superior, extendiendo la vida útil de la pantalla.

3. Pantallas táctiles resistivas de 8 hilos Las

pantallas táctiles resistivas de 8 hilos proporcionan el más alto nivel de precisión y confiabilidad. Usan ocho cables, con cuatro en cada una de las capas superior e inferior. Este diseño permite una mejor calibración y mantiene la precisión incluso si parte de la pantalla está dañada.

Pantallas táctiles industriales: resistentes y confiables

Las

pantallas táctiles resistivas son particularmente adecuadas para aplicaciones industriales debido a su durabilidad y versatilidad. Los entornos industriales a menudo requieren interfaces táctiles que puedan soportar condiciones adversas, que incluyen:

- Temperaturas extremas

- Alta humedad

- Exposición al polvo y la suciedad

- Uso frecuente con guantes o herramientas

Las pantallas táctiles resistivas sobresalen en estas condiciones, lo que las hace ideales para:

- Controles

de equipos de fabricación - Sistemas de punto de venta (POS)

- Dispositivos médicos

- Pantallas automotrices

- Quioscos

al aire libreLa naturaleza robusta de las pantallas táctiles resistivas garantiza un rendimiento constante incluso en entornos industriales desafiantes, lo que contribuye a su adopción generalizada en estos sectores.

Táctil resistivo vs. capacitivo: una comparación

Si bien las pantallas táctiles resistivas se han utilizado ampliamente durante años, la tecnología táctil capacitiva ha ganado popularidad, especialmente en la electrónica de consumo. Comparemos estas dos tecnologías:

Ventajas del tacto resistivo:

1. Funciona con cualquier dispositivo de entrada (dedo, lápiz óptico, mano enguantada)

2. Más rentable

3. Mejor rendimiento en entornos hostiles

4. Menor consumo de energía

Ventajas táctiles capacitivas:

1. Mejor claridad y transmisión de luz

2. Capacidad multitáctil

3. Más sensible a los toques ligeros

4. Mayor vida útil debido a la ausencia de piezas móviles

La elección entre el tacto resistivo y capacitivo a menudo depende de la aplicación y el entorno específicos en los que se utilizará la pantalla táctil.

Sensibilidad y precisión de la pantalla táctil

La sensibilidad de una pantalla táctil resistiva está determinada principalmente por la presión requerida para hacer contacto entre las dos capas conductoras. Si bien pueden requerir un poco más de presión que las pantallas capacitivas, los paneles táctiles resistivos modernos ofrecen una excelente sensibilidad y precisión.

Los factores que afectan la sensibilidad de la pantalla táctil incluyen:

1. El grosor y la flexibilidad de la capa superior

2. El espacio entre las capas conductoras

3. La calidad del controlador de pantalla táctil

Los avances en los materiales y los procesos de fabricación han mejorado significativamente la sensibilidad de las pantallas táctiles resistivas, haciéndolas adecuadas para una amplia gama de aplicaciones que requieren una entrada precisa.

Durabilidad de las pantallas resistivas

Una de las principales ventajas de las pantallas táctiles resistivas es su durabilidad. La construcción simple y la falta de componentes electrónicos complejos los hacen resistentes a varios factores ambientales:

1. Resistencia a la temperatura: Las pantallas resistivas pueden funcionar en temperaturas extremas, de -20 °C a 70 °C.

2. Resistencia a la humedad: la construcción sellada protege contra la entrada de humedad, lo que los hace adecuados para uso en exteriores.

3. Resistencia al impacto: la capa superior flexible puede absorber impactos sin dañar los componentes subyacentes.

4. Resistencia química: muchas pantallas resistivas están diseñadas para resistir la exposición a productos químicos y agentes de limpieza.

Esta durabilidad hace que las pantallas táctiles resistivas sean una excelente opción para aplicaciones en entornos desafiantes, como entornos industriales, quioscos al aire libre e instalaciones médicas.

Funcionalidad multitáctil en pantallas resistivas

Si bien las pantallas táctiles resistivas tradicionales son conocidas por su capacidad de un solo toque, los avances en la tecnología han llevado al desarrollo de pantallas resistivas multitáctiles. Estas pantallas utilizan controladores y algoritmos avanzados para detectar múltiples puntos táctiles simultáneamente.

La

funcionalidad multitáctil en pantallas resistivas permite:

- Gestos de pellizcar para hacer zoom

- Rotación con dos dedos -

Aplicaciones de dibujo con varios dedos

Si bien no son tan comunes como las pantallas capacitivas multitáctiles, estos paneles resistivos avanzados ofrecen un equilibrio entre la durabilidad de la tecnología resistiva y la versatilidad de la entrada multitáctil.

Aplicaciones de pantalla táctil en todas las industrias

Las pantallas táctiles resistivas encuentran aplicaciones en una amplia gama de industrias y dispositivos:

1. Atención médica: equipos médicos, sistemas de monitoreo de pacientes y dispositivos de diagnóstico

2. Venta al por menor: terminales de punto de venta, quioscos de autoservicio y sistemas de gestión de inventario

3. Industrial: Controles de equipos de fabricación, monitoreo de procesos y sistemas de control de calidad

4. Automotriz: sistemas de información y entretenimiento en el vehículo, navegación GPS y controles de clima

5. Educación: pizarras interactivas, dispositivos de aprendizaje electrónico y tabletas educativas

6. Hospitalidad: quioscos de auto check-in, sistemas de pedidos de restaurantes y paneles de control de habitaciones

7. Transporte: máquinas de venta de billetes, quioscos de información y sistemas de seguimiento de vehículos

La versatilidad y fiabilidad de las pantallas táctiles resistivas las hacen adecuadas para una amplia gama de aplicaciones en estas industrias.

Controladores táctiles resistivos: el cerebro detrás de la pantalla

El controlador de pantalla táctil es un componente crucial en el funcionamiento de los paneles táctiles resistivos. Es responsable de:

1. Detección de cambios de voltaje cuando se toca la pantalla

2. Cálculo de coordenadas táctiles

3. Filtrar el ruido y los toques falsos

4. Comunicación de datos táctiles al dispositivo host

Los controladores táctiles resistivos modernos ofrecen funciones avanzadas como:

- Mapeo de coordenadas de alta resolución

- Tiempos de respuesta rápidos

- Bajo consumo de energía

- Soporte para funcionalidad multitáctil

La calidad y las capacidades del controlador táctil afectan significativamente el rendimiento general y la experiencia del usuario de la pantalla táctil resistiva.

Mantenimiento y cuidado

de la pantalla táctilUn mantenimiento adecuado es esencial para garantizar la longevidad y el rendimiento óptimo de las pantallas táctiles resistivas. Aquí hay algunos consejos para mantener su panel táctil resistivo:

1. Limpieza regular: use un paño suave y sin pelusa con una solución de limpieza suave para eliminar la suciedad y las huellas dactilares.

2. Evite los objetos afilados: Si bien las pantallas resistivas pueden manejar la entrada del lápiz óptico, evite el uso de objetos afilados que puedan dañar la capa superior.

3. Calibración: Calibre periódicamente la pantalla táctil para mantener la precisión.

4. Inspeccione si hay daños: Verifique regularmente si hay signos de desgaste o daños en la superficie de la pantalla.

5. Protección del medio ambiente: en entornos hostiles, considere usar superposiciones o gabinetes protectores para prolongar la vida útil de la pantalla táctil.

Al seguir estas prácticas de mantenimiento, puede asegurarse de que su pantalla táctil resistiva continúe funcionando de manera óptima en los próximos años.

Conclusión: el futuro de la tecnología de pantalla táctil resistiva

Si bien las pantallas táctiles capacitivas han ganado popularidad en la electrónica de consumo, la tecnología táctil resistiva continúa evolucionando y encontrando nuevas aplicaciones. Las ventajas únicas de las pantallas táctiles resistivas, incluida su durabilidad, versatilidad y rentabilidad, garantizan su relevancia continua en diversas industrias.

A medida que avanza la tecnología, podemos esperar ver más mejoras en las pantallas táctiles resistivas, tales como:

- Capacidades multitáctiles mejoradas

- Sensibilidad y precisión mejoradas

- Integración con otras tecnologías de detección

- Desarrollo de paneles táctiles resistivos flexibles y curvos

Estos avances continuarán expandiendo las aplicaciones y capacidades de la tecnología de pantalla táctil resistiva, solidificando su lugar en el mundo de las pantallas interactivas.

Preguntas frecuentes

P1: ¿Pueden las pantallas táctiles resistivas funcionar con las manos enguantadas?

R1: Sí, las pantallas táctiles resistivas pueden funcionar con las manos enguantadas. A diferencia de las pantallas capacitivas que dependen de las propiedades eléctricas de la piel, las pantallas resistivas responden a la presión. Esto los hace ideales para su uso en entornos donde los usuarios pueden necesitar usar guantes, como entornos industriales o climas fríos.

P2: ¿Las pantallas táctiles resistivas son adecuadas para uso en exteriores?

A2: Las pantallas táctiles resistivas son adecuadas para uso en exteriores. Su construcción sellada los hace resistentes a la humedad y al polvo, y pueden funcionar en un amplio rango de temperaturas. Sin embargo, para un uso prolongado en exteriores, pueden ser necesarias medidas de protección adicionales para protegerse contra condiciones climáticas extremas y luz solar directa.

P3: ¿Cómo se compara la vida útil de una pantalla táctil resistiva con otros tipos?

R3: La vida útil de una pantalla táctil resistiva puede variar según el uso y los factores ambientales. Si bien pueden tener una vida útil más corta en comparación con algunas pantallas capacitivas debido a la naturaleza mecánica de su funcionamiento, las pantallas resistivas de alta calidad pueden durar millones de toques. Los diseños de 5 y 8 cables tienden a tener una vida útil más larga que las pantallas de 4 cables.

P4: ¿Pueden las pantallas táctiles resistivas admitir gestos multitáctiles?

R4: Si bien las pantallas táctiles resistivas tradicionales son de un solo toque, se han desarrollado tecnologías táctiles resistivas avanzadas que admiten gestos multitáctiles. Estas pantallas utilizan controladores y algoritmos especializados para detectar múltiples puntos táctiles simultáneamente, lo que permite gestos como pellizcar para hacer zoom y girar dos dedos.

P5: ¿Cuáles son las características de consumo de energía de las pantallas táctiles resistivas?

R5: Las pantallas táctiles resistivas generalmente tienen un bajo consumo de energía en comparación con otras tecnologías táctiles. Solo consumen energía cuando se tocan activamente, lo que los convierte en opciones de eficiencia energética para dispositivos y aplicaciones que funcionan con baterías donde la conservación de energía es crucial. Este bajo consumo de energía es una de las razones por las que siguen siendo populares en dispositivos portátiles e industriales.
