¿Qué contiene una pantalla LCD en el interior?

Menú de contenido

● Introducción

● Componentes básicos de una pantalla LCD

● Detailed Mirada a cada componente

>>

>>

>>

>>

>>

>>

>>

● Cómo funcionan las LCDs: una explicación paso a paso

● Tipos de LCD

● Ventajas y desventajas de las pantallas LCD

● Conclusión

● Preguntas Frecuentes

>>

>>

>>

>>

>>

● Citas

Introducción

Las pantallas de cristal líquido (LCD) son omnipresentes en la tecnología moderna[3]. Desde teléfonos inteligentes hasta televisores, computadoras portátiles y relojes digitales, las pantallas LCD son la tecnología de visualización dominante[3][6]. Su perfil delgado, bajo consumo de energía (en comparación con tecnologías más antiguas como CRT) y capacidad para producir imágenes nítidas y brillantes los han hecho indispensables[6]. Pero, ¿qué hay exactamente dentro de una pantalla LCD? ¿Cómo funciona? Este artículo profundiza en la estructura interna y la función de las pantallas LCD, explicando los componentes y procesos que crean las imágenes que vemos.

Componentes básicos de una pantalla LCD

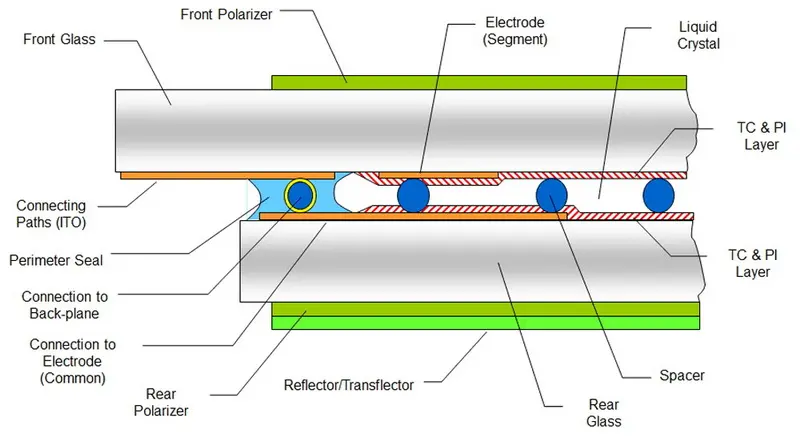

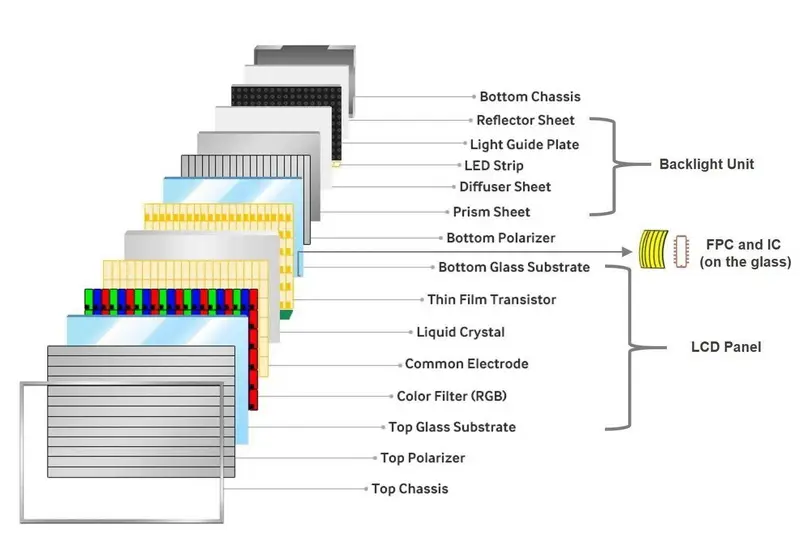

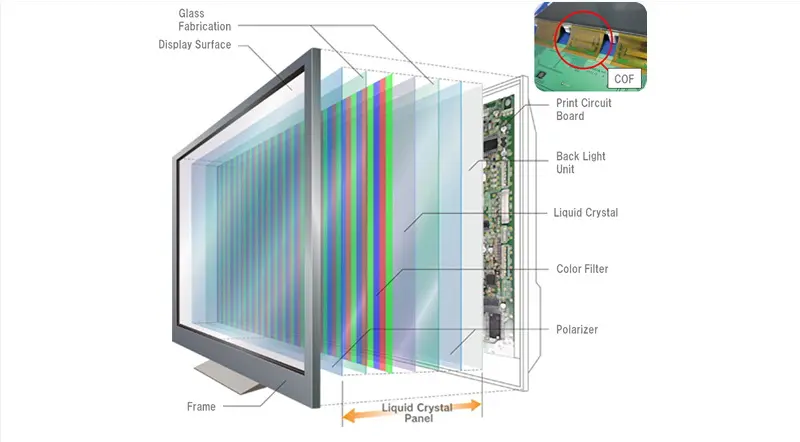

Una pantalla LCD es un conjunto complejo de múltiples capas, cada una con una función específica[7]. Los componentes principales incluyen:

- Retroiluminación: La fuente de luz para la pantalla[5]. Las pantallas LCD no producen su propia luz; requieren una fuente de luz externa para ser visibles[5].

- Filtros polarizadores: Estos filtros controlan la dirección de las ondas de luz, asegurando que la luz pase a través de la capa de cristal líquido de manera controlada[3][8].

- Sustratos de vidrio: Capas de vidrio transparente que intercalan la capa de cristal líquido y proporcionan una estructura estable[1][2].

- Electrodos: Capas conductoras que aplican un campo eléctrico al cristal líquido, controlando la orientación de las moléculas de cristal líquido[1][2].

- Capa de cristal líquido: El corazón de la pantalla LCD, esta capa contiene moléculas de cristal líquido que cambian su orientación en respuesta a un campo eléctrico, modulando el paso de la luz[1][5].

- Filtros de color: Estos filtros agregan color a la imagen al transmitir selectivamente luz roja, verde y azul[1][4].

- Matriz de transistores de película delgada (TFT) (en pantallas LCD de matriz activa): una matriz de transistores que controlan el voltaje aplicado a cada píxel, lo que permite un control preciso sobre la imagen[4] [8].

Mirada detallada a cada componente

1. Luz de fondo

La luz de fondo es esencial porque las pantallas LCD no emiten luz por sí mismas[5]. La luz de fondo ilumina las capas posteriores de la pantalla LCD, haciendo que la imagen sea visible. Los tipos comunes de retroiluminación incluyen:

- LED (diodo emisor de luz): Los LED son el tipo de retroiluminación más común en las pantallas LCD modernas debido a su eficiencia energética, larga vida útil y tamaño compacto[4].

- CCFL (lámpara fluorescente de cátodo frío): Los CCFL se usaban en pantallas LCD más antiguas, pero ahora son menos comunes debido a su mayor consumo de energía y menor vida útil.

2. Filtros polarizadores

Los filtros polarizadores son cruciales para el funcionamiento de las pantallas LCD[3][8]. Funcionan permitiendo que pasen solo las ondas de luz que están alineadas en una dirección específica[3]. Una pantalla LCD suele tener dos filtros polarizadores:

- Polarizador vertical: Este filtro solo permite el paso de la luz alineada verticalmente[4].

- Polarizador horizontal: Este filtro solo permite el paso de la luz alineada horizontalmente[4].

Los polarizadores están orientados a 90 grados entre sí[3]. Cuando la luz pasa a través del primer polarizador, se polariza en una dirección. La capa de cristal líquido luego tuerce la luz, y el segundo polarizador permite o bloquea la luz en función de la torsión[1].

3. Sustratos de vidrio

Los sustratos de vidrio son capas transparentes que proporcionan una superficie estable y plana para los demás componentes[1][2]. Estos sustratos están recubiertos con una fina capa de óxido de indio y estaño (ITO), que actúa como electrodo[2][6]. La capa ITO está modelada para crear los electrodos individuales que controlan el voltaje aplicado al cristal líquido[2].

4. Electrodos

Los electrodos son capas conductoras que aplican un campo eléctrico a la capa de cristal líquido[1][2]. Al controlar el voltaje aplicado a los electrodos, la orientación de las moléculas de cristal líquido se puede controlar con precisión[1]. Los electrodos suelen estar hechos de óxido de indio y estaño (ITO), un material transparente y conductor[2].

5. Capa de cristal líquido

La capa de cristal líquido es el corazón de la pantalla LCD[1][5]. Los cristales líquidos son sustancias que tienen propiedades entre las de un líquido convencional y un cristal sólido[5]. Pueden fluir como un líquido, pero tienen sus moléculas dispuestas en una estructura ordenada como un cristal[5].

En una pantalla LCD, las moléculas de cristal líquido suelen estar alineadas en una configuración nemática retorcida (TN)[1]. Cuando se aplica un campo eléctrico, las moléculas se desenroscan, cambiando la polarización de la luz que pasa a través de la capa[1]. Este cambio en la polarización es lo que permite que la pantalla LCD controle el brillo de cada píxel[1].

6. Filtros de color

Los filtros de color se utilizan para crear imágenes en color[1][4]. Cada píxel en una pantalla LCD se divide en tres subpíxeles: rojo, verde y azul (RGB)[4]. Cada subpíxel tiene un filtro de color que solo permite el paso de la luz de ese color[4]. Al controlar el brillo de cada subpíxel, la pantalla LCD puede crear una amplia gama de colores[4].

7. Matriz de transistor de película delgada (TFT)

En las pantallas LCD de matriz activa, se utiliza un transistor de película delgada (TFT) para controlar el voltaje aplicado a cada píxel[4][8]. La matriz TFT permite un control preciso y rápido de cada píxel, lo que da como resultado imágenes más nítidas y tiempos de respuesta más rápidos[8]. Las pantallas LCD de matriz activa también se conocen como TFT-LCD[4].

Cómo funcionan las pantallas LCD: una explicación paso a paso

1. Iluminación de retroiluminación: La luz de fondo emite luz blanca[5].

2. Polarización: La luz pasa a través del primer filtro polarizador, polarizándose en una dirección[3].

3. Modulación de cristal líquido: La luz polarizada pasa a través de la capa de cristal líquido, donde las moléculas tuercen la luz en función del campo eléctrico aplicado[1].

4. Segunda polarización: La luz retorcida pasa a través del segundo filtro polarizador, que permite o bloquea la luz dependiendo de la cantidad de torsión[4].

5. Filtrado de color: La luz pasa a través de los filtros de color, creando subpíxeles rojos, verdes y azules[1].

6. Formación de imágenes: La combinación de los subpíxeles crea la imagen final[4].

Tipos de LCD

Hay varios tipos de LCD, cada uno con sus propias ventajas y desventajas:

- TN (Twisted Nematic): Los paneles TN son el tipo más antiguo y común de LCD[1]. Tienen tiempos de respuesta rápidos pero ángulos de visión y precisión de color limitados[1].

- IPS (conmutación en el plano): los paneles IPS ofrecen mejores ángulos de visión y precisión de color que los paneles TN, pero generalmente tienen tiempos de respuesta más lentos.

- VA (alineación vertical): los paneles VA ofrecen altas relaciones de contraste y buenos ángulos de visión, pero pueden sufrir imágenes fantasma o borrosidad en escenas de movimiento rápido.

Ventajas y desventajas de las pantallas LCD

Ventajas:

- Perfil delgado: Las pantallas LCD son mucho más delgadas y livianas que las tecnologías de pantalla más antiguas como los CRT[6].

- Bajo consumo de energía: las pantallas LCD consumen menos energía que los CRT y algunas otras tecnologías de visualización[6].

- Imágenes nítidas: Las pantallas LCD pueden producir imágenes nítidas y detalladas[8].

Desventajas:

- Ángulos de visión limitados: Algunas pantallas LCD, particularmente los paneles TN, tienen ángulos de visión limitados.

- Requisito de retroiluminación: Las pantallas LCD requieren una luz de fondo, lo que puede aumentar el costo y la complejidad de la pantalla[5].

- Niveles de negro: Las pantallas LCD pueden tener dificultades para producir verdaderos colores negros, ya que siempre se filtra algo de luz a través de la capa de cristal líquido.

conclusión

Las pantallas LCD son maravillas de la ingeniería moderna, que combinan múltiples capas de materiales especializados para crear las imágenes que vemos todos los días. Desde la luz de fondo que ilumina la pantalla hasta los cristales líquidos que modulan la luz y los filtros de color que agregan vitalidad, cada componente juega un papel crucial. Comprender la estructura interna de una pantalla LCD proporciona una mayor apreciación de la tecnología que alimenta nuestros dispositivos.

Preguntas frecuentes

1. ¿Cuál es el propósito de los filtros polarizadores en una pantalla LCD?

Los filtros polarizadores controlan la dirección de las ondas de luz, asegurando que la luz pase a través de la capa de cristal líquido de manera controlada[3][8]. Funcionan permitiendo que pasen solo las ondas de luz que están alineadas en una dirección específica[3].

2. ¿Cómo controlan los cristales líquidos el brillo de un píxel?

Las moléculas de cristal líquido cambian su orientación en respuesta a un campo eléctrico, modulando la polarización de la luz que pasa a través de la capa[1]. Este cambio en la polarización es lo que permite que la pantalla LCD controle el brillo de cada píxel[1].

3. ¿Cuáles son los diferentes tipos de retroiluminación utilizados en las pantallas LCD?

Los tipos comunes de retroiluminación incluyen LED (diodo emisor de luz) y CCFL (lámpara fluorescente de cátodo frío)[4]. Los LED son el tipo más común en las pantallas LCD modernas debido a su eficiencia energética y larga vida útil[4].

4. ¿Cuál es la función de los filtros de color en una pantalla LCD?

Los filtros de color se utilizan para crear imágenes en color[1][4]. Cada píxel en una pantalla LCD se divide en tres subpíxeles: rojo, verde y azul (RGB)[4]. Cada subpíxel tiene un filtro de color que solo permite el paso de la luz de ese color[4].

5. ¿Qué es una matriz TFT y cómo mejora el rendimiento de la pantalla LCD?

En las pantallas LCD de matriz activa, se utiliza un transistor de película delgada (TFT) para controlar el voltaje aplicado a cada píxel[4][8]. La matriz TFT permite un control preciso y rápido de cada píxel, lo que da como resultado imágenes más nítidas y tiempos de respuesta más rápidos[8]. Las pantallas LCD de matriz activa también se conocen como TFT-LCD[4].
