Introducción

En el mundo actual, los dispositivos electrónicos se han convertido en una parte indispensable de nuestra vida diaria. Desde teléfonos inteligentes y computadoras portátiles hasta televisores y señalización digital, estamos constantemente rodeados de pantallas. Entre las diversas tecnologías de visualización disponibles, la pantalla de cristal líquido de transistores de película delgada (TFT LCD) se destaca como una fuerza dominante, que ofrece una combinación convincente de calidad de imagen, eficiencia energética y versatilidad[1] [3]. Este artículo tiene como objetivo proporcionar una exploración completa de las pantallas LCD TFT, cubriendo su historia, estructura, principio de funcionamiento, aplicaciones, ventajas, desventajas y tendencias futuras.

Una breve historia de la tecnología LCD TFT

El desarrollo de la tecnología LCD TFT es un viaje fascinante que abarca varias décadas, marcado por importantes avances e innovaciones. Comprender esta historia proporciona un contexto valioso para apreciar el estado actual de la tecnología TFT LCD[1].

Primeras innovaciones

La base de la tecnología TFT se remonta a mediados del siglo XX, cuando los investigadores comenzaron a explorar el potencial de las películas delgadas en dispositivos electrónicos. En febrero de 1957, John Wallmark de RCA presentó una patente para un MOSFET de película delgada[1]. Paul K. Weimer, también de RCA, implementó las ideas de Wallmark y desarrolló el transistor de película delgada (TFT) en 1962, un tipo de MOSFET distinto del MOSFET a granel estándar[1]. Se fabricó con películas delgadas de seleniuro de cadmio y sulfuro de cadmio[1].

El nacimiento de TFT LCD

La idea de una pantalla de cristal líquido (LCD) basada en TFT fue concebida por Bernard Lechner de RCA Laboratories en 1968[1]. En 1971, Lechner, F. J. Marlowe, E. O. Nester y J. Tults demostraron una pantalla matricial de 2 por 18 impulsada por un circuito híbrido que utiliza el modo de dispersión dinámica de las pantallas LCD[1]. En 1973, T. Peter Brody, J. A. Asars y G. D. Dixon de Westinghouse Research Laboratories desarrollaron un TFT de CdSe (seleniuro de cadmio), que utilizaron para demostrar la primera pantalla de cristal líquido de transistor de película delgada CdSe (TFT LCD)[1]. Brody y Fang-Chen Luo demostraron la primera pantalla plana de cristal líquido de matriz activa (AM LCD) utilizando TFT CdSe en 1974, y luego Brody acuñó el término "matriz activa" en 1975[1].

Maduración y dominio

Las décadas siguientes fueron testigos de mejoras continuas en la tecnología TFT LCD, impulsadas por los avances en la ciencia de los materiales, los procesos de fabricación y el diseño de pantallas. Las pantallas LCD TFT de silicio amorfo (a-Si) surgieron como la primera tecnología TFT comercializada, ganando una adopción generalizada debido a su proceso de fabricación simple, buena estabilidad y bajo costo[3]. En 2013, la mayoría de los dispositivos de visualización electrónica modernos de alta resolución y alta calidad utilizaban pantallas de matriz activa basadas en TFT[1].

Competencia y evolución

A partir de 2024, las pantallas LCD TFT siguen siendo dominantes, pero compiten con OLED por pantallas de alto brillo y alta resolución, y compiten con papel electrónico por pantallas de bajo consumo[1]. Las innovaciones continúan refinando la tecnología TFT LCD, mejorando las capacidades táctiles, mejorando la eficiencia energética y permitiendo soluciones personalizadas para diversas aplicaciones[8].

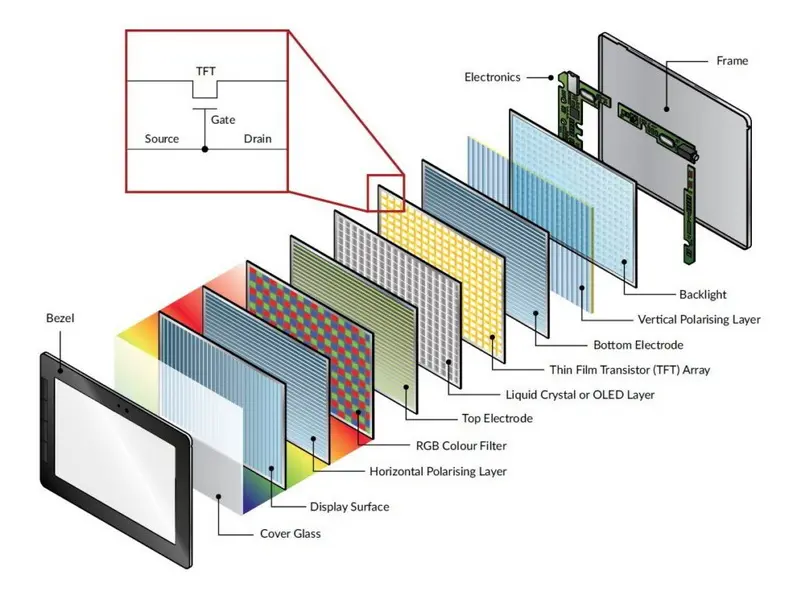

Comprender la estructura de una pantalla LCD TFT

Una pantalla LCD TFT es un conjunto complejo de múltiples capas, cada una de las cuales desempeña un papel crucial en la producción de imágenes de alta calidad[3]. Profundicemos en la estructura de un panel LCD TFT típico:

1. Retroiluminación: La unidad de retroiluminación es la fuente de iluminación de la pantalla. Por lo general, consiste en lámparas fluorescentes de cátodo frío (CCFL) o, más comúnmente hoy en día, diodos emisores de luz (LED). La luz de fondo emite luz blanca que pasa a través de las capas posteriores de la pantalla LCD[3].

2. Polarizadores: Los polarizadores son filtros ópticos que permiten que solo pasen las ondas de luz que vibran en una dirección específica. Un panel TFT LCD tiene dos polarizadores, uno en la parte delantera y otro en la parte posterior, orientados perpendicularmente entre sí. Esta disposición asegura que la luz solo pueda pasar cuando los cristales líquidos están alineados de una manera específica[3] [7].

3. Sustratos de vidrio: Las pantallas LCD TFT constan de dos sustratos de vidrio entre los cuales se llena el material de cristal líquido[7][9]. Estos sustratos proporcionan soporte estructural y sirven como base para las otras capas.

4. Capa de transistor de película delgada (TFT): La capa TFT es el corazón de la pantalla LCD de matriz activa. Consiste en una matriz de transistores microscópicos, cada uno de los cuales controla el voltaje aplicado a un subpíxel correspondiente. Los TFT actúan como interruptores, regulando con precisión la cantidad de luz que pasa a través de cada subpíxel[3][6].

5. Capa de cristal líquido: El material de cristal líquido es el componente clave que modula la luz que pasa a través de la pantalla. Los cristales líquidos son moléculas orgánicas que pueden alinearse en respuesta a un campo eléctrico. Al controlar el campo eléctrico aplicado a los cristales líquidos, la cantidad de luz transmitida a través de cada subpíxel se puede controlar con precisión[3][7].

6. Capa de filtro de color: La capa de filtro de color es responsable de generar los subpíxeles rojos, verdes y azules (RGB) que se combinan para crear la imagen a todo color. El filtro de color consiste en pequeños filtros rojos, verdes y azules dispuestos en un patrón de mosaico[3][7].

7. Capas de alineación: Las capas de alineación son películas delgadas que recubren las superficies internas de los sustratos de vidrio. Estas capas se tratan para crear surcos microscópicos que alinean las moléculas de cristal líquido en una dirección específica cuando no se aplica campo eléctrico[7].

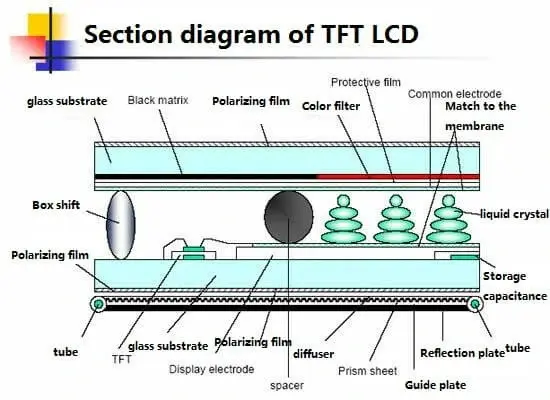

Cómo funcionan las pantallas LCD TFT: una explicación paso a paso

El funcionamiento de una pantalla LCD TFT implica una interacción coordinada de sus diversos componentes. Aquí hay una explicación paso a paso de cómo funciona una pantalla LCD TFT:

1. Iluminación de fondo: La luz de fondo emite luz blanca, que no está polarizada (es decir, las ondas de luz vibran en todas las direcciones)[3].

2. Polarización: La luz pasa a través del polarizador trasero, que filtra todas las ondas de luz excepto las que vibran en una dirección específica. La luz se polariza[3][7].

3. Modulación de cristal líquido: la luz polarizada ingresa a la capa de cristal líquido. La matriz TFT controla el campo eléctrico aplicado a cada subpíxel, que a su vez controla la alineación de las moléculas de cristal líquido. Cuando no se aplica ningún campo eléctrico, los cristales líquidos se alinean de una manera que gira la luz polarizada 90 grados[3][6].

4. Filtrado de color: La luz girada pasa a través de la capa de filtro de color, que separa la luz blanca en sus componentes rojo, verde y azul. Cada subpíxel permite que solo pase su color correspondiente[3][7].

5. Transmisión de luz: La luz luego pasa a través del polarizador frontal. Si los cristales líquidos han girado la luz 90 grados, la luz pasará a través del polarizador frontal. Si los cristales líquidos no han girado la luz, la luz será bloqueada por el polarizador frontal[7].

6. Formación de imágenes: al controlar el voltaje aplicado a cada subpíxel, la matriz TFT puede controlar con precisión la cantidad de luz roja, verde y azul transmitida a través de cada subpíxel. Esto permite que la pantalla cree una amplia gama de colores y tonos, formando la imagen final[6].

Ventajas de las pantallas LCD TFT Las

pantallas LCD TFT ofrecen varias ventajas sobre otras tecnologías de visualización, lo que contribuye a su adopción generalizada:

-Alta resolución: Las pantallas LCD TFT pueden alcanzar altas densidades de píxeles, lo que da como resultado imágenes nítidas y detalladas[6].

-Brillo: Las pantallas LCD TFT son capaces de producir imágenes brillantes, lo que las hace adecuadas para su uso en diversas condiciones de iluminación[6].

-Precisión de color: las pantallas LCD TFT pueden reproducir con precisión una amplia gama de colores, proporcionando una experiencia visualmente agradable[6].

-Tiempo de respuesta rápido: el diseño de matriz activa de las pantallas LCD TFT permite tiempos de respuesta rápidos, reduciendo el desenfoque de movimiento y las imágenes fantasma[6].

-Eficiencia energética: en comparación con las tecnologías de visualización más antiguas como CRT, las pantallas LCD TFT consumen menos energía[10].

-Perfil delgado: las pantallas LCD TFT se pueden hacer muy delgadas y livianas, lo que las hace ideales para dispositivos portátiles[3].

Desventajas de las pantallas LCD TFT

A pesar de sus ventajas, las pantallas LCD TFT también tienen algunas limitaciones:

-Ángulo de visión: la calidad de imagen de las pantallas LCD TFT puede degradarse cuando se ve desde un ángulo. Esto se debe a la forma en que se alinean los cristales líquidos y la polarización de la luz[6].

-Niveles de negro: Las pantallas LCD TFT suelen tener dificultades para producir niveles de negro profundos, lo que resulta en una relación de contraste más baja[6].

-Complejidad de fabricación: El proceso de fabricación de las pantallas LCD TFT es complejo y requiere equipos especializados, lo que genera mayores costos de producción[8].

-Potencial de píxeles muertos: Debido a la gran cantidad de transistores en la matriz TFT, existe la posibilidad de que ocurran píxeles muertos (píxeles que no se encienden ni apagan)[6].

Aplicaciones de las pantallas LCD TFT Las

pantallas LCD TFT encuentran aplicaciones en una amplia gama de dispositivos e industrias[2][5]:

-Teléfonos inteligentes, tabletas y computadoras portátiles: Estas son quizás las aplicaciones más comunes de las pantallas TFT debido a su alta densidad de píxeles y eficiencia energética[10].

-Televisores y monitores de computadora: Las pantallas LCD TFT se han convertido en la norma para televisores y monitores, ofreciendo una calidad de imagen y una eficiencia energética superiores en comparación con sus predecesores[10].

-Pantallas automotrices: se utilizan en pantallas de tablero, sistemas GPS y sistemas de entretenimiento, brindando a los conductores y pasajeros una experiencia de usuario más clara y segura[8].

-Equipos médicos: Críticos en dispositivos médicos, incluidos monitores de pacientes y sistemas de imágenes, donde la precisión y la confiabilidad son primordiales[2][8].

-Sistemas industriales: Se aplica en interfaces de máquinas y controles de procesos, donde se necesitan pantallas claras para monitorear y operar la eficiencia[2][8].

-Militar y Defensa: Pantallas robustas para centros de comando, operaciones de campo y sistemas montados en vehículos, que cumplen con los estándares MIL-SPEC para durabilidad y legibilidad a la luz del sol[2].

-Marino y Offshore: Sistemas de navegación, paneles de control y sistemas de entretenimiento a bordo de los barcos, con diseños impermeables y resistentes a la corrosión[2].

-Sistemas de Información Pública: Para pantallas publicitarias, señalización digital y quioscos informativos en espacios públicos, asegurando legibilidad y visibilidad en diversas condiciones de iluminación[8].

Innovaciones y tendencias futuras

El campo de la tecnología TFT LCD está en constante evolución, con investigación y desarrollo continuos centrados en abordar sus limitaciones y ampliar sus capacidades[8]:

-Capacidades táctiles mejoradas: Integración de pantallas táctiles capacitivas que ofrecen capacidades multitáctiles y reconocimiento de gestos[8].

-Mejora de la eficiencia energética: Desarrollo de pantallas retroiluminadas por LED que consumen menos energía y ofrecen una pantalla más brillante[8].

-Pantallas flexibles: Investigación de sustratos y materiales flexibles que podrían permitir la creación de pantallas LCD TFT plegables y enrollables.

-Tecnología Quantum Dot: Incorporación de puntos cuánticos para mejorar la gama de colores y el brillo.

-Retroiluminación Mini-LED y Micro-LED: Uso de LED más pequeños para permitir un control más preciso sobre la atenuación local, mejorando la relación de contraste y los niveles de negro.

Conclusión

Las pantallas LCD TFT han revolucionado la forma en que interactuamos con los dispositivos electrónicos, proporcionando una solución de visualización visualmente rica y versátil para una amplia gama de aplicaciones. Desde sus humildes comienzos hasta su dominio actual, las pantallas LCD TFT han experimentado avances notables, impulsados por la innovación y el refinamiento continuos. Mientras que las tecnologías competidoras como OLED están surgiendo, las pantallas LCD TFT continúan evolucionando, incorporando nuevas características y mejoras que aseguran su relevancia en el panorama siempre cambiante de la tecnología de visualización. A medida que avanzamos, podemos esperar ver aplicaciones aún más innovadoras de las pantallas LCD TFT, dando forma al futuro de la comunicación visual y la visualización de información.

Preguntas y respuestas

1. ¿Qué significa TFT?

TFT significa transistor de película delgada[4]. Es un tipo de tecnología de transistores utilizada en las pantallas LCD para mejorar la calidad de la imagen, como la direccionabilidad y el contraste[3].

2. ¿En qué se diferencia una pantalla LCD TFT de una pantalla LCD normal?

Una pantalla LCD TFT es un tipo de pantalla LCD de matriz activa, mientras que una pantalla LCD normal puede ser de matriz pasiva o de matriz activa[3][4]. Las pantallas LCD TFT utilizan transistores de película delgada para controlar cada píxel individualmente, lo que resulta en tiempos de respuesta más rápidos, mejor contraste y ángulos de visión más amplios en comparación con las pantallas LCD de matriz pasiva[6].

3. ¿Cuáles son las principales aplicaciones de las pantallas LCD TFT?

Las pantallas LCD TFT se utilizan en una amplia gama de dispositivos, incluidos teléfonos inteligentes, tabletas, computadoras portátiles, televisores, monitores de computadora, pantallas automotrices, equipos médicos, sistemas industriales y sistemas de información pública[2] [5] [8] [10].

4. ¿Cuáles son las ventajas de las pantallas LCD TFT sobre otras tecnologías de visualización?

Las pantallas LCD TFT ofrecen varias ventajas, que incluyen alta resolución, brillo, precisión de color, tiempo de respuesta rápido, eficiencia energética y un perfil delgado[6][10].

5. ¿Cuáles son algunas de las limitaciones de las pantallas LCD TFT?

Algunas limitaciones de las pantallas LCD TFT incluyen la dependencia del ángulo de visión, la dificultad para producir niveles de negro profundos, la complejidad de fabricación y el potencial de píxeles muertos[6] [8].
