Introducción

En el ámbito de las tecnologías de visualización, TFT Active Matrix LCD (pantalla de cristal líquido) se destaca como una opción destacada debido a su rendimiento y versatilidad superiores. Este artículo explorará las complejidades de la tecnología TFT, sus componentes, principios de funcionamiento, ventajas, aplicaciones y perspectivas futuras.

Comprender la tecnología

TFT ¿Qué es TFT?

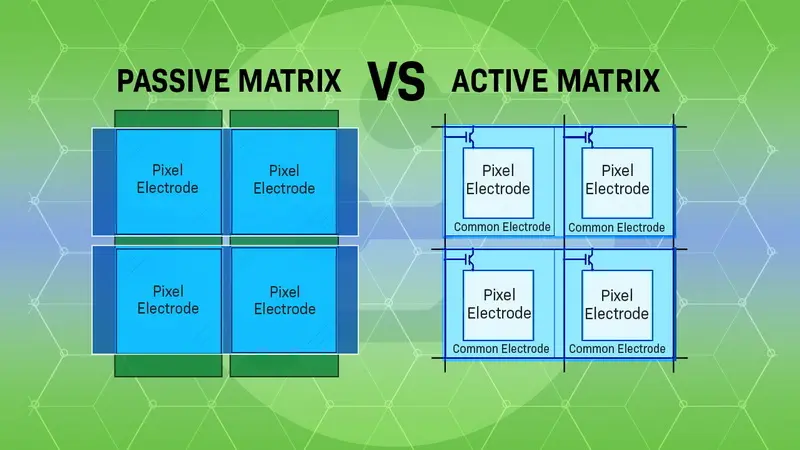

TFT significa transistor de película delgada, que es una tecnología utilizada en pantallas LCD de matriz activa. A diferencia de las pantallas de matriz pasiva que utilizan una cuadrícula de conductores para controlar los píxeles, las pantallas TFT emplean transistores individuales para cada píxel. Esto permite frecuencias de actualización más rápidas y una mejor reproducción del color, lo que los hace ideales para dispositivos electrónicos modernos.

¿Cómo funciona?

El funcionamiento de una pantalla LCD TFT Active Matrix se puede dividir en varias etapas clave:

1. Entrada de señal: El procesador gráfico envía señales a la pantalla.

2. Activación del transistor: El transistor correspondiente de cada píxel se activa en función de la señal entrante.

3. Alineación de cristales líquidos: Los transistores activados crean un campo eléctrico que alinea los cristales líquidos de una manera específica para controlar el paso de la luz.

4. Formación de imagen: la luz pasa a través de los cristales líquidos alineados y los filtros de color, formando una imagen en la pantalla.

Este proceso permite que las pantallas TFT alcancen altas resoluciones y colores vibrantes, esenciales para aplicaciones que van desde teléfonos inteligentes hasta televisores de alta definición.

Componentes de las pantallas TFT

1. Transistores de película delgada

Cada píxel en una pantalla TFT está controlado por su propio transistor, lo que permite un control preciso sobre el brillo y el color. Este control de píxeles individual da como resultado imágenes vívidas con altas relaciones de contraste.

2. Cristales líquidos

Los cristales líquidos en la pantalla reaccionan a los campos eléctricos creados por los transistores. Cuando se aplica voltaje, la orientación de estos cristales cambia, lo que permite que la luz pase o se bloquee, creando así imágenes.

3. Retroiluminación

La mayoría de las pantallas TFT requieren una luz de fondo para iluminar la pantalla, ya que no emiten luz por sí mismas. La luz de fondo mejora la visibilidad en diversas condiciones de iluminación.

Ventajas de las pantallas LCD TFT de matriz activa

- Alta resolución y claridad: Las pantallas TFT pueden alcanzar altas resoluciones, lo que permite imágenes nítidas y detalladas.

- Tiempos de respuesta rápidos: Los transistores individuales permiten tiempos de respuesta más rápidos, reduciendo el desenfoque de movimiento en contenido dinámico como videos y juegos.

- Amplios ángulos de visión: Estas pantallas mantienen niveles constantes de color y brillo incluso en ángulos de visión amplios.

- Eficiencia energética: Las pantallas TFT están diseñadas para consumir menos energía en comparación con otras tecnologías de visualización mientras mantienen altos niveles de brillo.

- Colores vibrantes: El uso del modelo de color RGB permite que las pantallas TFT reproduzcan un amplio espectro de colores, proporcionando una experiencia de visualización realista.

Aplicaciones de las pantallas TFT

Las pantallas LCD de matriz activa TFT se utilizan ampliamente en diversas industrias debido a su versatilidad:

- Electrónica de consumo: Los teléfonos inteligentes, tabletas, computadoras portátiles y televisores utilizan la tecnología TFT para obtener imágenes vibrantes e interfaces táctiles receptivas.

- Imágenes médicas: En equipos médicos, la representación visual precisa es fundamental; por lo tanto, las pantallas TFT se utilizan ampliamente con fines de diagnóstico.

- Pantallas automotrices: Los vehículos modernos utilizan pantallas TFT para tableros y sistemas de información y entretenimiento debido a su claridad y capacidad de respuesta.

- Equipos industriales: Muchas aplicaciones industriales requieren una salida visual confiable; por lo tanto, las pantallas TFT se emplean en paneles de control y sistemas de monitoreo.

- Señalización digital: En los sistemas de publicidad e información pública, las pantallas TFT brindan imágenes claras que se pueden ver desde varios ángulos sin una pérdida significativa de calidad.

Perspectivas futuras A

medida que la tecnología continúa evolucionando, podemos esperar más avances en la tecnología TFT. Las innovaciones pueden incluir una mayor eficiencia energética, resoluciones más altas y una mayor precisión del color. Además, la integración con tecnologías emergentes como la realidad aumentada (AR) podría redefinir las interacciones de los usuarios con el contenido digital.

Información detallada sobre la estructura de la tecnología TFT

de una pantalla TFT

Una pantalla TFT típica consta de varias capas:

- Sustratos de vidrio: Dos placas de vidrio intercalan la capa de cristal líquido.

- Capa de cristal líquido: Esta capa contiene cristales líquidos que se alinean cuando se aplica un campo eléctrico.

- Filtros de color: Los filtros RGB se colocan sobre cada píxel para producir diferentes colores.

- Polarizadores: Estas capas filtran la luz que entra y sale de la pantalla para mejorar la visibilidad.

Esta estructura multicapa permite un control preciso sobre la modulación de la luz y la representación del color.

Comparación con otras tecnologías

Al comparar las pantallas LCD TFT con otras tecnologías como OLED (diodos emisores de luz orgánicos) o LED (diodos emisores de luz), surgen varias diferencias clave:

Si bien OLED ofrece una precisión de color y ángulos de visión superiores debido a su naturaleza autoemisiva, tiende a ser más caro que las pantallas LCD TFT. Por el contrario, LED proporciona beneficios similares a OLED, pero a menudo a un costo menor con un rendimiento variable basado en implementaciones específicas.

Innovaciones en la tecnología TFT

Los avances recientes en la tecnología TFT han llevado a varias innovaciones:

- Integración de puntos cuánticos: los puntos cuánticos mejoran la precisión del color y el brillo sin aumentar significativamente el consumo de energía. Esta tecnología permite a los fabricantes producir pantallas con gamas de colores más amplias adecuadas para aplicaciones profesionales como la fotografía y la edición de video.

- Pantallas flexibles: El desarrollo de pantallas TFT flexibles ha abierto nuevas vías para el diseño de dispositivos. Estas pantallas se pueden doblar o curvar sin perder funcionalidad, lo que las hace ideales para dispositivos portátiles o teléfonos inteligentes plegables.

- Capacidades de pantalla táctil: muchos dispositivos modernos integran la sensibilidad táctil directamente en sus pantallas TFT utilizando tecnologías táctiles capacitivas o resistivas. Esta integración mejora la interacción del usuario al permitir la manipulación directa de los elementos en pantalla.

Desafíos que enfrenta la tecnología TFT

A pesar de sus muchas ventajas, la fabricación de pantallas TFT enfrenta desafíos:

- Procesos de producción complejos: la producción de pantallas TFT de alta calidad requiere ingeniería de precisión y técnicas de fabricación avanzadas que pueden ser costosas.

- Preocupaciones ambientales: los materiales utilizados en los procesos de fabricación pueden presentar riesgos ambientales si no se gestionan adecuadamente. Existe un esfuerzo continuo dentro de la industria para desarrollar materiales y procesos más ecológicos.

- Competencia de tecnologías emergentes: A medida que la tecnología OLED continúa avanzando rápidamente, plantea competencia para las tecnologías LCD tradicionales como TFT. Los fabricantes deben innovar continuamente para seguir siendo competitivos en este mercado en evolución.

Conclusión

La tecnología LCD TFT Active Matrix ha transformado el panorama de las pantallas visuales al ofrecer un rendimiento incomparable en diversas aplicaciones. Su capacidad para ofrecer imágenes de alta calidad con frecuencias de actualización rápidas lo convierte en un componente esencial en los dispositivos electrónicos modernos. A medida que avancemos, la evolución de esta tecnología continuará satisfaciendo las demandas de los consumidores y las industrias por igual.

Preguntas frecuentes

1. ¿Cuáles son las principales diferencias entre las pantallas de matriz activa y pasiva?

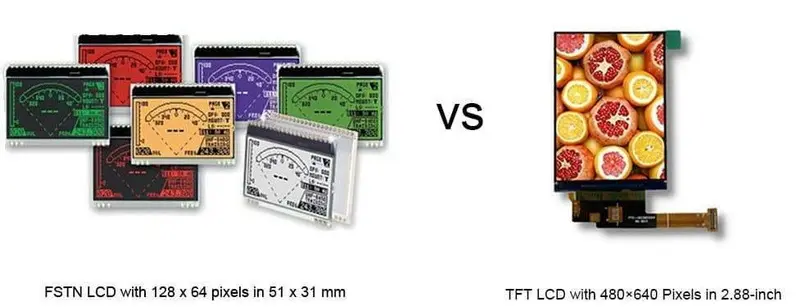

Las pantallas de matriz activa utilizan transistores individuales para cada píxel (como TFT), lo que permite frecuencias de actualización más rápidas y una mejor calidad de imagen en comparación con las pantallas de matriz pasiva que utilizan un sistema de cuadrícula que puede resultar en tiempos de respuesta más lentos y una calidad de imagen más pobre.

2. ¿Cuántos colores puede producir una pantalla TFT?

Las pantallas TFT pueden producir entre 64K (64,000) y 64M (64 millones) de colores únicos dependiendo de su configuración y capacidades de interfaz.

3. ¿Pueden los TFT mostrar video?

Sí, la mayoría de los TFT pueden mostrar video de manera efectiva; su rendimiento depende de la velocidad de su interfaz, lo que afecta las frecuencias de actualización.

4. ¿Cuáles son algunas de las aplicaciones comunes de las pantallas TFT?

Las pantallas TFT se utilizan comúnmente en la electrónica de consumo, como teléfonos inteligentes y tabletas, dispositivos de imágenes médicas, tableros de automóviles y controles de equipos industriales.

5. ¿Hay alguna desventaja en el uso de pantallas TFT?

Si bien las pantallas TFT ofrecen muchas ventajas, como alta calidad de imagen y tiempos de respuesta rápidos, también tienen algunas desventajas, incluidos costos más altos en comparación con las pantallas matriciales pasivas y la necesidad de sistemas de retroiluminación separados que pueden agregar volumen y peso.
