Los dispositivos con pantalla táctil se han vuelto omnipresentes en la vida moderna, desde teléfonos inteligentes y tabletas hasta computadoras portátiles y paneles de control industriales. Estos dispositivos se basan en la interacción perfecta entre dos componentes clave: el digitalizador y la pantalla LCD[1]. Si bien ambos son esenciales para una pantalla táctil funcional, sirven para propósitos distintos[1]. Comprender la diferencia entre un digitalizador y una pantalla LCD es crucial para cualquiera que busque reparar un dispositivo, desarrollar aplicaciones de pantalla táctil o simplemente obtener una comprensión más profunda de la tecnología que usamos todos los días[1].

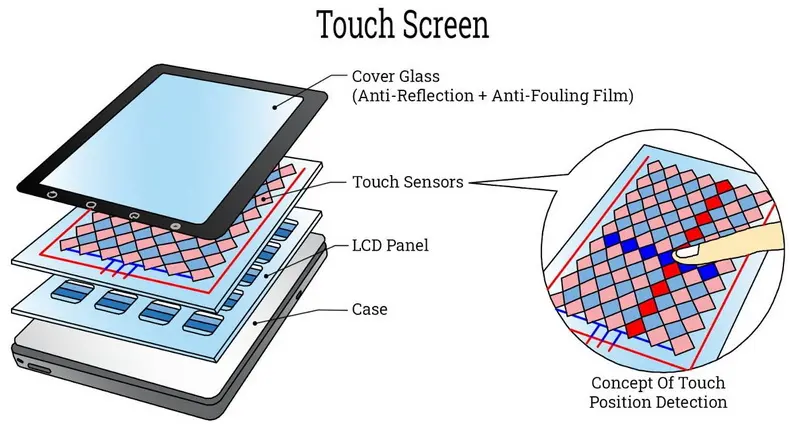

¿Qué es un digitalizador? Un digitalizador

es un componente que convierte las señales táctiles analógicas en señales digitales que un dispositivo puede entender[1]. Por lo general, es una capa de vidrio o plástico ubicada en la parte superior de la pantalla LCD[1][3]. Cuando toca la pantalla, el digitalizador detecta la ubicación y la presión de su toque y envía esta información al procesador del dispositivo[3]. Luego, el procesador interpreta el toque como un comando y responde en consecuencia[1].

¿Cómo funciona un digitalizador?

La funcionalidad de un digitalizador depende de su capacidad para traducir el contacto físico en datos digitales[4]. Este proceso implica varios pasos clave:

1. Detección táctil: El digitalizador utiliza una cuadrícula de sensores para detectar el punto de contacto en la pantalla[4]. Estos sensores pueden ser capacitivos, resistivos, infrarrojos u ondas acústicas de superficie (SAW), cada uno con su propio método de detección táctil[4].

2. Conversión de señal: Una vez que se detecta un toque, el digitalizador convierte la señal analógica del tacto en una señal digital que el procesador del dispositivo puede entender[1]. Esta conversión implica muestrear la señal analógica a intervalos regulares y cuantificar las muestras en valores digitales discretos[2].

3. Transmisión de datos: Los datos táctiles digitalizados se transmiten al procesador del dispositivo, que interpreta los datos como un comando o entrada[1].

Tipos de digitalizadores

Hay varios tipos de digitalizadores, cada uno con sus propias ventajas y desventajas:

- Digitalizadores capacitivos: Estos son el tipo de digitalizador más común utilizado en teléfonos inteligentes y tabletas[4]. Se basan en la capacitancia eléctrica del cuerpo humano para detectar el tacto. Cuando un dedo toca la pantalla, crea un cambio en el campo eléctrico, que es detectado por el digitalizador[4].

- Digitalizadores resistivos: Estos digitalizadores consisten en dos capas de material conductor de electricidad separadas por un espacio delgado[4]. Cuando un usuario toca la pantalla, las dos capas se presionan juntas, creando una conexión eléctrica. La ubicación del toque se determina midiendo la resistencia en el punto de contacto[4].

- Digitalizadores infrarrojos: Estos digitalizadores utilizan una serie de rayos infrarrojos y sensores para detectar el tacto. Cuando un usuario toca la pantalla, bloquea uno o más de los rayos infrarrojos, que son detectados por los sensores[4].

- Digitalizadores de ondas acústicas de superficie (SAW): Estos digitalizadores generan ondas acústicas en la superficie de la pantalla. Cuando un usuario toca la pantalla, absorbe parte de la energía de las ondas acústicas, que es detectada por los sensores. La ubicación del toque se determina midiendo el cambio en el patrón de onda acústica[4].

Aplicaciones de los digitalizadores Los digitalizadores

se utilizan en una amplia gama de aplicaciones, que incluyen:

- Teléfonos inteligentes y tabletas: Los digitalizadores son esenciales para las interfaces táctiles de teléfonos inteligentes y tabletas[3].

- Computadoras portátiles: Algunas computadoras portátiles tienen pantallas táctiles que usan digitalizadores para permitir a los usuarios interactuar con el dispositivo usando sus dedos o un lápiz óptico[3].

- Paneles de control industrial: Los digitalizadores se utilizan en paneles de control industriales para permitir que los operadores interactúen con maquinaria y equipos[4].

- Pizarras interactivas: Los digitalizadores se utilizan en pizarras interactivas para permitir a los presentadores escribir y dibujar en la pantalla[10].

- Tabletas gráficas: Las tabletas gráficas utilizan digitalizadores para permitir a los artistas y diseñadores crear obras de arte digitales[10].

¿Qué es una pantalla LCD?

Una pantalla LCD (pantalla de cristal líquido) es un tipo de pantalla que utiliza cristales líquidos para producir imágenes[1]. Las pantallas LCD se utilizan comúnmente en televisores, monitores de computadora y dispositivos móviles debido a su perfil delgado, bajo consumo de energía y alta calidad de imagen[7].

¿Cómo funciona una pantalla LCD?

Las pantallas LCD funcionan manipulando la luz mediante cristales líquidos[1]. Aquí hay un desglose simplificado del proceso:

1. Retroiluminación: Una pantalla LCD requiere una luz de fondo para producir luz porque los cristales líquidos en sí mismos no emiten luz[1]. La luz de fondo generalmente se compone de bombillas LED (diodos emisores de luz) que iluminan toda la pantalla[1].

2. Filtros polarizadores: La luz de la luz de fondo pasa a través de un filtro polarizador, que alinea las ondas de luz en una dirección específica[1].

3. Cristales líquidos: La luz polarizada luego pasa a través de una capa de cristales líquidos. Los cristales líquidos son sustancias que pueden alinearse mediante un campo eléctrico[1]. Cuando se aplica un campo eléctrico, los cristales líquidos se retuercen y cambian la polarización de la luz que pasa a través de ellos[1].

4. Filtros de color: Luego, la luz pasa a través de una capa de filtros de color, que son rojo, verde y azul[1]. Al controlar la cantidad de luz que pasa a través de cada filtro de color, la pantalla LCD puede producir una amplia gama de colores[1].

5. Segundo filtro polarizador: Finalmente, la luz pasa a través de un segundo filtro polarizador, que está orientado perpendicularmente al primer filtro polarizador[1]. Este filtro bloquea cualquier luz que no haya sido polarizada adecuadamente por los cristales líquidos[1]. Al controlar el campo eléctrico aplicado a los cristales líquidos, la pantalla LCD puede controlar la cantidad de luz que pasa a través de cada píxel, creando una imagen[1].

Tipos de pantallas LCD

Hay varios tipos de pantallas LCD, cada una con sus propias ventajas y desventajas:

- LCD TN (Twisted Nematic): Estos son el tipo de pantalla LCD más común y menos costoso. Tienen tiempos de respuesta rápidos, pero sus ángulos de visión y reproducción de color no son tan buenos como otros tipos de LCD[7].

- Pantallas LCD IPS (conmutación en el plano): Las pantallas LCD IPS ofrecen mejores ángulos de visión y reproducción del color que las pantallas LCD TN. Se utilizan comúnmente en teléfonos inteligentes, tabletas y monitores de gama alta[7].

- LCD VA (alineación vertical): Las pantallas LCD VA ofrecen altas relaciones de contraste y buenos ángulos de visión. A menudo se utilizan en televisores y monitores[7].

Aplicaciones de las pantallas LCD Las

pantallas LCD se utilizan en una amplia gama de aplicaciones, que incluyen:

- Televisores: Las pantallas LCD son el tipo de pantalla más común utilizado en los televisores[7].

- Monitores de computadora: Las pantallas LCD se utilizan en monitores de computadora debido a su alta calidad de imagen y bajo consumo de energía[7].

- Dispositivos móviles: Las pantallas LCD se utilizan en teléfonos inteligentes, tabletas y computadoras portátiles[7].

- Señalización digital: Las pantallas LCD se utilizan en pantallas de señalización digital en tiendas minoristas, aeropuertos y otros lugares públicos[4].

- Pantallas automotrices: Las pantallas LCD se utilizan en pantallas automotrices para navegación, entretenimiento y grupos de instrumentos[4].

Diferencias clave entre los digitalizadores y las pantallas LCD

Cómo funcionan juntos los digitalizadores y las pantallas LCD

El digitalizador y la pantalla LCD trabajan en conjunto para crear un dispositivo de pantalla táctil funcional[1]. El digitalizador detecta el tacto del usuario y envía la señal digital correspondiente al procesador del dispositivo[1]. A continuación, el procesador indica a la pantalla LCD que muestre la imagen adecuada o realice la acción solicitada[1].

Por ejemplo, cuando toca el icono de una aplicación en su teléfono inteligente, el digitalizador detecta el toque y envía las coordenadas del toque al procesador[3]. Luego, el procesador determina qué ícono de la aplicación se tocó e inicia la aplicación en la pantalla LCD[4].

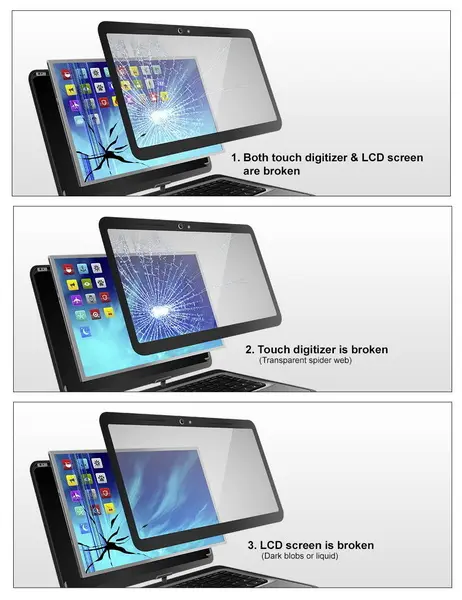

Solución de problemas comunes

Comprender las distintas funciones del digitalizador y la pantalla LCD puede ser de gran ayuda para diagnosticar y resolver problemas comunes de la pantalla táctil. Aquí hay algunos escenarios:

- Pantalla rota, el tacto aún funciona: si el vidrio de su dispositivo está roto pero la pantalla táctil aún responde a su toque, es probable que el daño se limite al panel de vidrio o al digitalizador[3].

- La pantalla táctil no responde: si la pantalla táctil no responde a su toque, el problema podría estar en el digitalizador, la conexión entre el digitalizador y el procesador del dispositivo, o el software del dispositivo[3].

- Problemas de visualización (manchas oscuras, líneas): Problemas como puntos oscuros, líneas o imágenes distorsionadas suelen indicar un problema con la pantalla LCD[9]. Es posible que el digitalizador aún funcione, pero la pantalla está comprometida.

Conclusión

En conclusión, el digitalizador y la pantalla LCD son dos componentes distintos que trabajan juntos para crear un dispositivo de pantalla táctil funcional[1]. El digitalizador convierte las señales táctiles analógicas en señales digitales, mientras que la pantalla LCD muestra imágenes utilizando cristales líquidos[1]. Comprender la diferencia entre estos dos componentes es esencial para cualquiera que busque reparar un dispositivo con pantalla táctil o desarrollar aplicaciones de pantalla táctil[1].

Preguntas relacionadas

1. ¿Puedo reemplazar un digitalizador o una pantalla LCD dañados yo mismo?

Reemplazar un digitalizador o una pantalla LCD dañados puede ser un proceso complejo, especialmente para los dispositivos modernos donde estos componentes a menudo se fusionan[3]. Si bien hay kits de reparación de bricolaje disponibles, generalmente se recomienda buscar servicios de reparación profesionales para evitar daños mayores[3].

2. ¿Cómo puedo proteger mi dispositivo con pantalla táctil de daños?

Para proteger su dispositivo de pantalla táctil de daños, considere usar un protector de pantalla y una funda protectora[3]. Evite exponer su dispositivo a temperaturas extremas o humedad, y tenga cuidado de no dejarlo caer[3].

3. ¿Cuál es la vida útil de un digitalizador y una pantalla LCD?

La vida útil de un digitalizador y una pantalla LCD puede variar según el uso y los factores ambientales. Sin embargo, la mayoría de los dispositivos modernos con pantalla táctil están diseñados para durar varios años con el cuidado adecuado[4].

4. ¿Existen alternativas a las pantallas LCD para dispositivos con pantalla táctil?

Sí, existen alternativas a las pantallas LCD para dispositivos con pantalla táctil, como las pantallas OLED (diodo orgánico emisor de luz)[1]. Las pantallas OLED ofrecen varias ventajas sobre las pantallas LCD, incluida una mejor reproducción del color, relaciones de contraste más altas y ángulos de visión más amplios[7].

5. ¿Cómo afecta la humedad a un digitalizador y una pantalla LCD?

La alta humedad puede afectar a un digitalizador y a la pantalla LCD al provocar la formación de condensación en el interior del dispositivo[4]. Esta condensación puede dañar los componentes electrónicos y provocar un mal funcionamiento de la pantalla táctil[4]. Es mejor mantener los dispositivos en ambientes que no sean húmedos para ayudar a prevenir daños[4].
